[Reg. pos. interr. orig. ADF]
Descrizione generale
Regolare la posizione per avviare la scansione sull'ADF e il centraggio dell'immagine in direzione trasversale.
L'accuratezza di scansione è mantenuta effettuando con regolarità le regolazioni pertinenti.
NOTA
Per eseguire regolazioni corrette, configurare in anticipo le seguenti impostazioni.
- Per regolare la posizione iniziale di scansione: eseguire [Regolazione Zoom FD] in [Regolazione ADF].
- Per regolare la centratura immagine: eseguire [Regolazione centratura] in [Regolazione stampante].
Riferimento
- Per informazioni dettagliate su [Regolazione Zoom FD] in [Regolazione ADF], fare riferimento a [Regolazione Zoom FD].
- Per informazioni dettagliate su [Regolazione centratura] in [Regolazione stampante], fare riferimento a [Regolazione centratura].
Procedura di impostazione (regolazione della posizione di avvio della scansione)
1
Selezionare [Tempo di riavvio (ant)] o [Tempo di riavvio (post)].
2
Premere [Modo stampa].

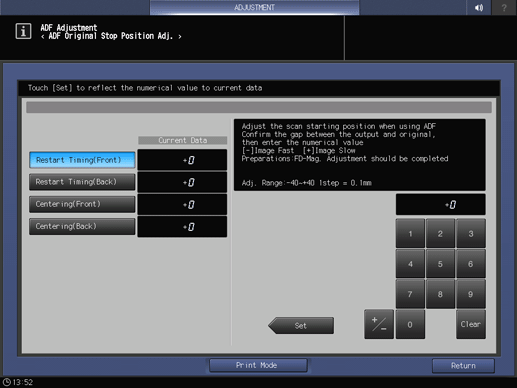

È visualizzata la schermata di impostazione.
3
Caricare carta A4 nel vassoio carta, quindi selezionare quel vassoio.
[Simplex/Duplex] è selezionato automaticamente, pertanto non modificare questa impostazione.
4
Posizionare un diagramma di prova nel vassoio dell'ADF e premere Avvio sul Pannello di controllo.
Se è stato selezionato [Tempo di riavvio (ant)] al punto 1, caricare il diagramma di test con il lato anteriore rivolto verso l'alto.
Se è stato selezionato [Tempo di riavvio (post)] al punto 1, caricare il diagramma di test con il lato posteriore rivolto verso l'alto.
5
Il diagramma di test è scansionato ed è stampato un campione.
6

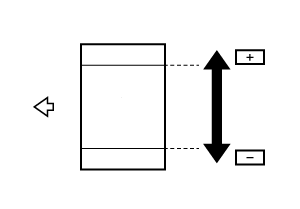

Controllare il disallineamento confrontando la carta emessa con il grafico.
Valore standard: 0 mm ^ 1,0 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Interv. reg:-40~+40 1 passo = 0,1 mm]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.
Procedura di impostazione (regolazione della centratura dell'immagine)
1
Selezionare [Centratura (anteriore)] o [Centratura (posteriore)].
2
Premere [Modo stampa].
[Simplex/Duplex] è selezionato automaticamente, pertanto non modificare questa impostazione.
3
Caricare carta A4 nel vassoio carta, quindi selezionare quel vassoio.
4
Posizionare un diagramma di prova nel vassoio dell'ADF e premere Avvio sul Pannello di controllo.
Se è stato selezionato [Centratura (anteriore)] al punto 1, caricare il diagramma di test con il lato anteriore rivolto verso l'alto.
Se è stato selezionato [Centratura (posteriore)] al punto 1, caricare il diagramma di test con il lato posteriore rivolto verso l'alto.
5
Il diagramma di test è scansionato ed è stampato un campione.
6

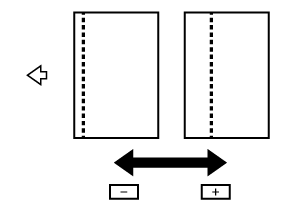

Controllare il disallineamento confrontando la carta emessa con il grafico.
Valore standard: 0 mm ^ 2,0 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Interv. reg:-44~+44 1 passo = 0,1 mm]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.
