[Reg larghezza carta pinz]

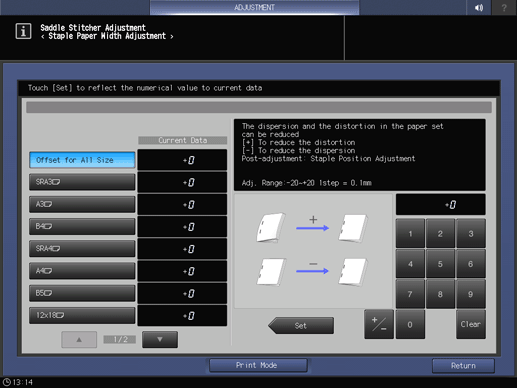

Regolare la distanza della piastra di allineamento per la pinzatura sull'Unità pinzatore a sella SD-513 per ridurre il disallineamento e la distorsione della pila di carta.

Eseguire questa regolazione quando si verifica un disallineamento o distorsione sulla pila di carta durante la pinzatura.

Consigli

• Se si inserisce un valore numerico in [Offset tutti i form.], sarà applicato a tutti i formati carta. Se si inserisce un valore numerico per uno specifico formato carta, il valore impostazione sarà dato dalla somma del valore inserito per il formato carta specifico più il valore inserito di [Offset tutti i form.].

1

Selezionare il tasto del formato carta che si desidera regolare.

2

Premere [Modo stampa].

3

Caricare carta del formato da regolare in un qualsiasi vassoio, quindi selezionare quel vassoio carta.

4

Premere Avvio su Pannello di controllo.

È emesso un campione.

5

Controllare il disallineamento "a" e la distorsione "b" nella pila di carta.

• a: il disallineamento si verifica se la larghezza carta specificata è più ampia della larghezza della carta.

• b: si verifica una distorsione se larghezza carta specificata è più stretta della larghezza carta effettiva.

• Valore standard: a = 1 mm o meno

6

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.

7

Usare il tastierino numerico sulla schermata per inserire il valore numerico.

• Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].

• [Intervallo regolazione:-20~+20 1passo = 0,1mm]

8

Ripetere i punti da 2 a 7 fino a ottenere il risultato desiderato.
