[Regolazione centratura]
Descrizione generale
Regolare la centratura immagine nella direzione trasversale al momento della stampa.
Controllare il disallineamento tra il centro della carta in uscita nella direzione di alimentazione carta e il centro dell'immagine, quindi effettuare le regolazioni necessarie a stampare l'immagine correttamente.
NOTA
Per utilizzare questa funzione è richiesta la seguente impostazione.
- Eseguire la [Regolazione Zoom CD] in [Regolazione stampante].
Riferimento
- Per informazioni dettagliate su [Regolazione Zoom CD] in [Regolazione stampante], fare riferimento a [Regolazione Zoom CD].
- Per informazioni dettagliate sul segno
stampato sul lato anteriore del diagramma, fare riferimento a Informazioni sui diagrammi.

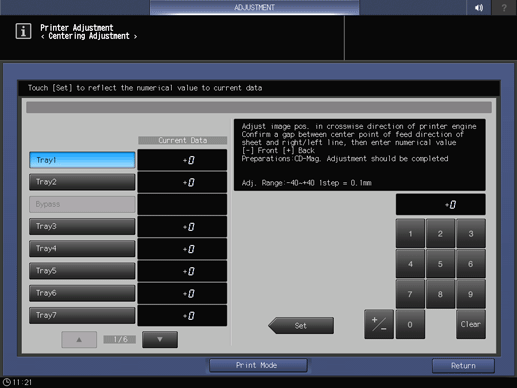

Procedura di impostazione (per la regolazione del lato anteriore)
1
Premere il tasto di selezione della destinazione di regolazione da regolare.
2
Premere [Modo stampa].
3
Premere [1->1].
4
Caricare carta A3 w o 11 e 17 w nel vassoio per la regolazione selezionato al punto 1, quindi selezionare tale vassoio carta.
5
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
6

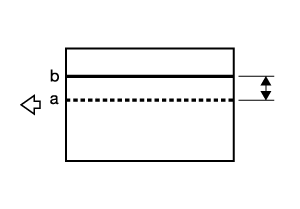

Piegare la carta in uscita a metà e al centro della direzione di alimentazione carta, quindi controllare il disallineamento tra la linea di piegatura "a" e la linea centrale "b" del diagramma.
Valore standard: entro 0 mm ^ 1,5 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-40~+40 1passo = 0,1mm]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.

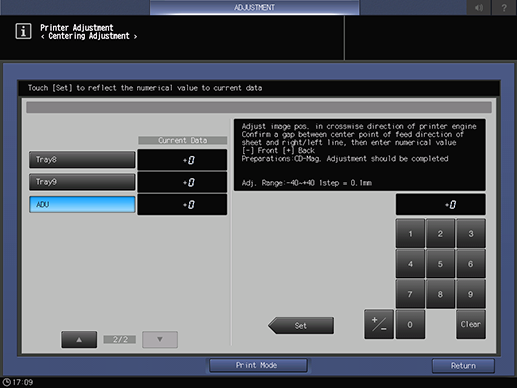

Procedura di impostazione (per la regolazione del lato posteriore)
1
Premere [ADU].
2
Premere [Modo stampa].
3
Premere [1->2].
4
Caricare carta A3 w o 11 e 17 w in qualsiasi vassoio carta, quindi selezionare tale vassoio.
5
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
6
Piegare la carta in uscita a metà e al centro della direzione di alimentazione carta, quindi controllare il disallineamento esistente tra la piegatura "a" e la linea centrale "b" del diagramma stampato sul lato posteriore.
Il lato che non presenta il segno
è il lato posteriore.Valore standard: entro 0 mm ^ 1,5 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-40~+40 1passo = 0,1mm]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.
