[Reg posiz piega in tre]
Descrizione generale
Regolare la posizione piega a 3 per l'Unità pinzatore a sella SD-506.
Eseguire questa regolazione quando la posizione di piegatura devia dal valore standard.
Consigli
- Se si inserisce un valore numerico in [Offset tutti i form.], sarà applicato a tutti i formati carta. Se si inserisce un valore numerico per uno specifico formato carta, il valore impostazione sarà dato dalla somma del valore inserito per il formato carta specifico più il valore inserito di [Offset tutti i form.].
- Quando si regola sia la [Piega 1] che la [Piega 2], regolare per prima la [Piega 1]. [Piega 1] è posizionata sul bordo carta e la [Piega 2] è posizionata in base alla posizione della [Piega 1]. Il valore standard "b" illustrato al punto 5 è modificato regolando una qualsiasi tra le posizioni della [Piega 1] e della [Piega 2].
Confermare i seguenti valori standard al punto 5.
Formato carta | Valore standard a | Valore standard b |
|---|---|---|
[A4w] | 97,5 mm ^ 1,5 mm | 102,0 mm ^ 3,0 mm |
[8.5e11w] | 91,6 mm ^ 1,5 mm | 96,1 mm ^ 3,0 mm |
Procedura di impostazione
1
Premere il tasto di selezione del formato carta da regolare.
2
Premere [Modo stampa].
3
Caricare carta del formato da regolare in un qualsiasi vassoio, quindi selezionare quel vassoio carta.
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5
Controllare le lunghezze "a" e "b" della carta stampata.
Valore standard: a = -1,5 mm a +1,5 mm, b = -3,0 mm a +3,0 mm
(1) [Piega 1] (2) [Piega 2]
6

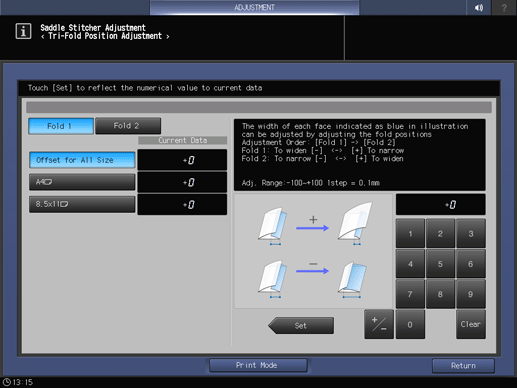

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7
Selezionare [Piega 1].
8
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-100~+100 1passo = 0,1mm]
9
Selezionare [Piega 2].
10
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-100~+100 1passo = 0,1mm]
11
Ripetere i punti da 2 a 10 fino a ottenere il risultato desiderato.
