[Regolaz con carta specifica]
Descrizione generale
Creare i valori di regolazione del sensore di colore per ogni tipo di carta da utilizzare come fonte di regolazione di [Controllo densità colore].
È possibile eseguire una misurazione più accurata registrando i dati colorimetrici creati per qualsiasi tipo di carta e schermata in questo sistema.
NOTA
Una delle seguenti opzioni è obbligatoria per utilizzare questa funzione.
- Unità Intelligent Quality Care IQ-501
- Unità relè RU-518m
NOTA
Per utilizzare questa funzione è richiesta la seguente impostazione.
- Impostare [Usa contr. densità colore] su [Attiva].
Consigli
- Quando è montata l'Unità Intelligent Quality Care IQ-501, è possibile produrre un diagramma per registrare i dati colorimetrici. Per informazioni dettagliate, fare riferimento a [Regolazione/Manutenzione].
- Quando l'Unità Intelligent Quality Care IQ-501 non è montata, è necessario un colorimetro. Per informazioni dettagliate, fare riferimento al Manuale d'uso AccurioPro ColorManager.
Riferimento
- Per maggiori informazioni su [Usa contr. densità colore], fare riferimento a [Impostazione di base].
Procedura di impostazione (emissione di un diagramma)
Per registrare il valore di regolazione del sensore colore per ciascun tipo di carta, scansionare prima il diagramma di uscita con un colorimetro e creare dati colorimetrici.
1

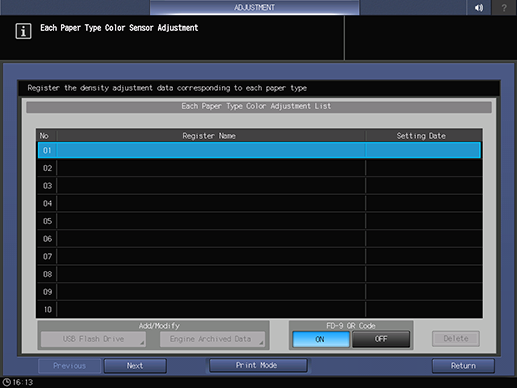

In [Elenco reg.colore ogni tipo di carta], selezionare il campo desiderato.
Se l'Unità Intelligent Quality Care IQ-501 non è montata, viene visualizzato [Codice QR FD-9]. Per utilizzare il colorimetro MYIRO-9, selezionare [ON]. Per utilizzare un altro colorimetro, selezionare [OFF].
Quando si utilizza il colorimetro MYIRO-9, sul diagramma di uscita viene stampato un codice QR.
2
Premere [Modo stampa].
3

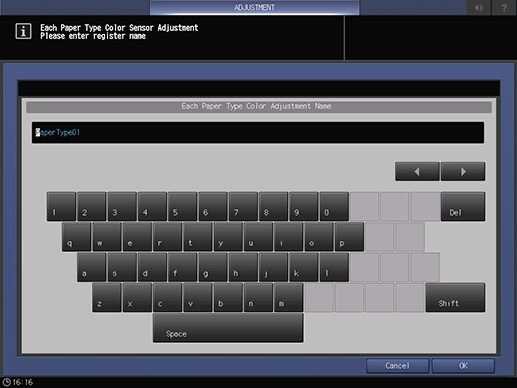

Inserire il nome del valore di regolazione del sensore colore per ciascun tipo di carta e premere [OK].
È possibile inserire fino a 22 caratteri monobyte.
4

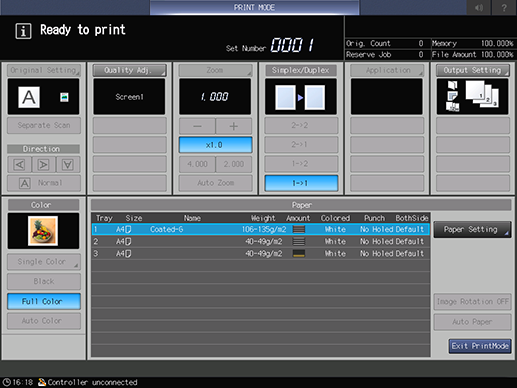

Nella schermata [MODO STAMPA], configurare varie impostazioni per l'emissione del diagramma.
[Regolaz qualità] - [Retino]: selezionare la schermata utilizzata per l'emissione dei diagrammi.
[Imp.di uscita]: impostare la destinazione di uscita della carta.
[Carta]: selezionare un vassoio carta per l'emissione dei diagrammi.
[Impostazione carta]: configura l'impostazione della carta per il diagramma di uscita.
Riferimento
- Per informazioni dettagliate sul [Imp.di uscita], fare riferimento a Procedura di impostazione di una destinazione di uscita).
- Per maggiori informazioni su [Impostazione carta], fare riferimento a Cosa è il [Impostazione carta]?.
5
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
6
Premere [Uscita Stampa].

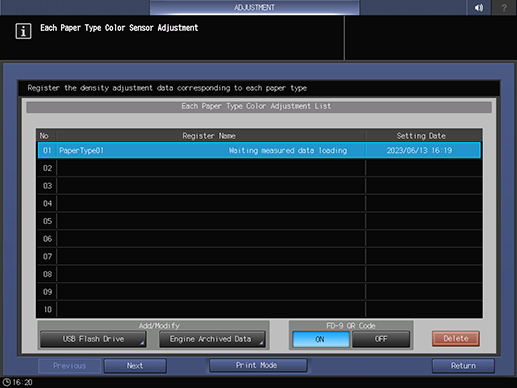

Con l'Unità Intelligent Quality Care IQ-501 montata: i dati colorimetrici vengono registrati automaticamente nel sistema.
Senza l'Unità Intelligent Quality Care IQ-501: il sistema passa allo stato di attesa per il caricamento dei dati colorimetrici. Eseguire la scansione del diagramma usando un colorimetro e registrare i dati colorimetrici relativi al sistema. Per informazioni dettagliate, fare riferimento a Procedura di impostazione (registrazione dei dati colorimetrici nel sistema).
Procedura di impostazione (registrazione dei dati colorimetrici nel sistema)
Misurare il diagramma di uscita con un colorimetro, creare i dati colorimetrici e registrarli nel sistema.
Per registrare i dati colorimetrici, si può procedere in 3 modi.
Registrazione con una memoria USB
Registrazione via web
Registrazione con AccurioPro ColorManager
1
Eseguire la scansione del diagramma di uscita con un colorimetro e creare i dati colorimetrici.
2
Se si utilizza una memoria USB, salvare i dati colorimetrici sulla memoria USB.
Per registrare i dati colorimetrici in questo sistema tramite Web, caricarli utilizzando le Utilità Web. Per informazioni dettagliate, fare riferimento a [ColorMeasuring data Input].
Quando l'Unità Intelligent Quality Care IQ-501 non è montata, è possibile creare dati colorimetrici utilizzando AccurioPro ColorManager e registrarli su questo sistema. Per informazioni dettagliate, fare riferimento al Manuale d'uso AccurioPro ColorManager.
3
Collegare la memoria USB contenente i dati colorimetrici alla Porta USB del sistema.
4

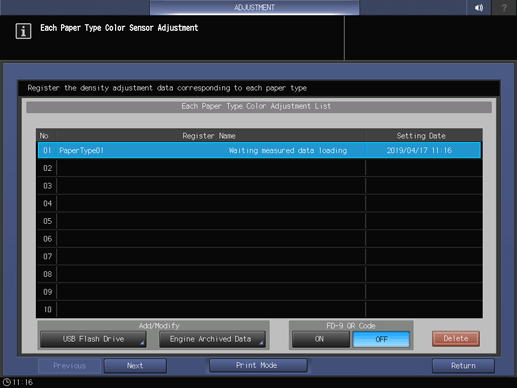

Selezionare il valore di regolazione del sensore colore per ciascun tipo di carta nello stato di attesa per il caricamento dei dati colorimetrici e selezionare [Drive flash USB] o [Dati Ricevuti] in [Aggiungi/Modifica].
Per registrare i dati colorimetrici tramite una memoria USB, selezionare [Drive flash USB]. Per registrare i dati colorimetrici tramite Web, selezionare [Dati Ricevuti].
La schermata [Selezione file dati a colori] si apre e i dati colorimetrici memorizzati nella memoria USB o nelle Utilità Web sono visualizzati sotto forma di elenco.
NOTA
- Questa porta supporta solo dispositivi a bassa potenza. Per i dispositivi che richiedono una grande quantità di energia, prevedere un'alimentazione esterna.
- Il sistema può rilevare memorie USB formattate in FAT o FAT32. Non è possibile usare le memorie USB con la piattaforma U3 y la funzione di sicurezza.
5
Selezionare 1 file.
Tutti i file correlati sono caricati.
Consigli
Se il caricamento fallisce, controllare i seguenti punti.
- Il percorso creato per la memoria USB è corretto?
- Sono memorizzati tutti i dati corrispondenti al numero di diagrammi? (È visualizzata una schermata di errore.)
6
Premere [OK].
