[Cordonatura copert. brossura]
Descrizione generale
Regolare la posizione scanalatura della copertina di brossatura fresata nell'Unità scanalatura CR-101 montata sull'Unità pinzatore a sella SD-513.
La posizione scanalatura della copertina con brossatura fresata è controllata in modo che la posizione di riferimento sia impostata per adattare alla larghezza del dorso della brossatura fresata. Eseguire questa regolazione quando la distanza dal bordo carta fino alla posizione scanalatura devia dal valore standard in entrambe la 1a posizione scanalatura e la 2a posizione scanalatura.
NOTA
Per utilizzare questa funzione, sono necessarie tutte le seguenti opzioni.
- Unità pinzatore a sella SD-513 con Unità scanalatura CR-101 installata
- Brossuratrice PB-503
Consigli
- Se si inserisce un valore numerico in [Offset tutti i form.], sarà applicato a tutti i formati carta. Se si inserisce un valore numerico per uno specifico formato carta, il valore impostazione sarà dato dalla somma del valore inserito per il formato carta specifico più il valore inserito di [Offset tutti i form.].
Procedura di impostazione
1
Premere il tasto di selezione del formato carta da regolare.
2
Premere [Modo stampa].
3
Caricare carta del formato da regolare in un qualsiasi vassoio, quindi selezionare quel vassoio carta.
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5
Controllare il disallineamento tra la linea di piegatura della carta in uscita e la scanalatura.
6
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7

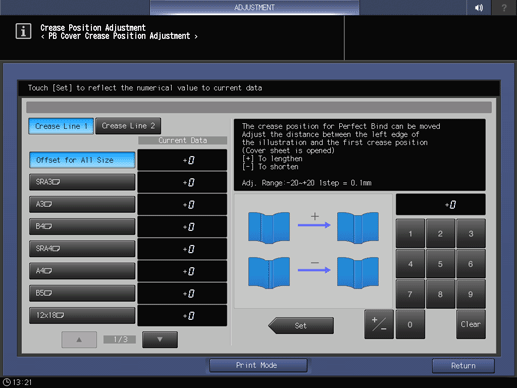

Selezionare [Cord. Linea 1].
8
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-20~+20 1passo = 0,1mm]

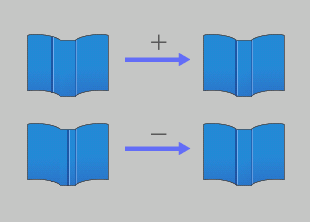

Regolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla prima posizione di scanalatura.
9
Selezionare [Cord. Linea 2].
10
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-20~+20 1passo = 0,1mm]
Regolare la lunghezza dal bordo carta sul lato sinistro della faccia superiore della copertina brossura alla seconda posizione di scanalatura.
11
Ripetere i punti da 2 a 10 fino a ottenere il risultato desiderato.
