Cosa è il [Diagnosi dell'immagine]?
Descrizione generale
Configurare o eseguire [Diagnosi dell'immagine].
Eseguendo la [Diagnosi semplice] o la [Diagnosi dettagliata], è possibile rilevare le striature e le macchie che si formano sull'immagine.
Eseguire la [Diagnosi dell'immagine] utilizzando la carta utilizzata quando si registra la densità target della densità massima.
[Diagnosi dell'immagine] è una funzione che effettua una diagnosi per stabilire se sulle immagini si verificano striature, macchie (striature bianche, perdita di colore, macchie bianche o nere o difetti della superficie posteriore), ecc. La stabilità della qualità dell'immagine può essere migliorata effettuando diverse regolazioni dopo avere controllato i risultati della diagnosi.
Si consiglia all'utente di eseguire la diagnosi dell'immagine una volta al giorno dopo l'attivazione del sistema.
NOTA
- [Diagnosi dell'immagine] non è visualizzata in base alle impostazioni predefinite. Per usare questa impostazione, contattare l'addetto all'assistenza.
NOTA
- Per utilizzare questa funzione, è richiesta la Unità Intelligent Quality Care IQ-501 opzionale.
Consigli
- Con [Impostazione livello diagnosi] è possibile impostare lo standard di ispezione (livello di diagnosi) per la [Diagnosi dell'immagine]. Per la visualizzazione di [Impostazione livello diagnosi] è necessaria un'impostazione dell'addetto all'assistenza (CE). Contattare l'addetto all'assistenza.
- Una volta terminate l'analisi e la diagnosi dell'immagine, saranno generati i "dati sull'analisi della diagnosi" e i "dati sull'immagine di scansione della diagnosi". I dati di diagnosi generati possono essere inviati all'addetto all'assistenza sotto forma di registro. Per informazioni dettagliate sull'invio dei registri, fare riferimento a [Errore permesso invio immag.]oppure contattare l'addetto all'assistenza.
- Il numero di fogli del diagramma di regolazione emessi per ciascuna diagnosi è incluso nel conteggio delle stampe.
Tipi di diagramma e numero di fogli emessi per la [Diagnosi semplice]
Tipo di grafico | Numero di fogli |
|---|---|
Grafico a bande orizzontali | 1 foglio |
Grafico a bande verticali | 1 foglio |
Diagramma di diagnosi di base dell'immagine | 1 foglio |
Tipi di diagramma e numero di fogli emessi per la [Diagnosi dettagliata]
Dettagli di [Diagnosi striatura vert.]*1 | Tipi di diagrammi ad area completa e numero di fogli emessi | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Curva gamma stampante simplex | Solido simplex | Simplex | ||||||||||
Y | M | C | K | Y | M | C | K | Y | M | C | K | |
Diagnosi di striature verticali comuni | 1 foglio | 1 foglio | 1 foglio | 1 foglio | - | - | - | - | - | - | - | - |
Diagnosi di striature verticali monocolore | 2 fogli | 2 fogli | 2 fogli | 2 fogli | 1 foglio | 1 foglio | 1 foglio | 1 foglio | 2 fogli | 2 fogli | 2 fogli | 2 fogli |
Dettagli di [DiagnosStriaturaOrizzont.] | Tipi di grafici al vivo (simplex) e numero di fogli espulsi | |||
|---|---|---|---|---|
Mezzo tono | ||||
Y | M | C | K | |
Diagnosi striatura orizzontale | 6 fogli | 6 fogli | 6 fogli | 6 fogli |
Dettagli di [Striat.orizz./Irregol.DT]*1 | Tipi di grafici al vivo (simplex) e numero di fogli espulsi | |||
|---|---|---|---|---|
Mezzo tono | ||||
Y | M | C | K | |
[Striat.orizz./Irregol.DT] | 6 fogli | 6 fogli | 6 fogli | 6 fogli |
*1: solo emissione per svolgere la Diagnosi dettagliata quando la Diagnosi semplice rileva un errore.
Dettagli di [Diagnosi dei punti] | Tipi di grafici al vivo (simplex) e numero di fogli espulsi | Tipi di grafici al vivo (duplex) e numero di fogli espulsi | ||||
|---|---|---|---|---|---|---|
Mezzo tono | Pagina vuota | Mezzo tono | ||||
Y | M | C | K | M | ||
Diagnosi dei punti | 6 fogli | 6 fogli | 6 fogli | 6 fogli | 6 fogli | - |
Voci di impostazione
Accesso alla schermata

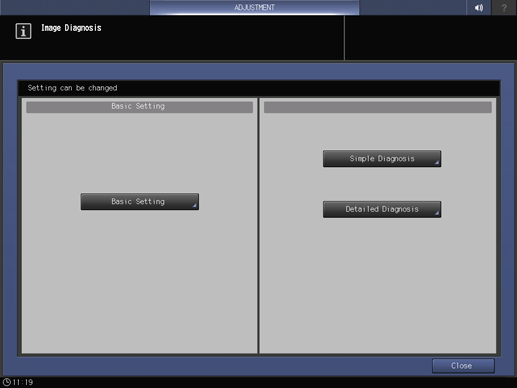

Pannello a sfioramento - [UNITÀ PRINC.] - [Regolazione] - [Regolazione della qualità] - [Diagnosi dell'immagine]
Voce di impostazione | Descrizione |
|---|---|
Configurare le impostazioni per eseguire automaticamente la [Diagnosi dettagliata] quando un errore viene rilevato nella [Diagnosi semplice]. | |
Regolare la qualità immagine quando si emette un diagramma per [Diagnosi semplice]. | |
Regolare la qualità immagine quando si emette un diagramma per [Diagnosi dettagliata]. |
