[Regolazione largh carta]
Descrizione generale
Regolare la posizione della piastra di allineamento nella direzione trasversale dell'Unità relè RU-510 per eliminare il disallineamento dei fori.
Questa funzione è disponibile quando la carta è trasportata mentre rimane piegata o inclinata contro l'unità di finitura della fase successiva.
Procedura di impostazione
1
Premere [Modo stampa].
2
Caricare carta A4 nel vassoio carta, quindi selezionare quel vassoio.
3
Impostare il numero di copie su 10 e premere Avvio sul Pannello di controllo.
È emesso un campione. Questa sezione descrive un esempio con fori.
4

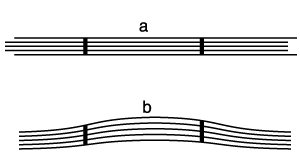

Controllare l'eventuale presenza del disallineamento "a" e della distorsione "b" nei fori.
a: il disallineamento si verifica se la distanza della piastra di allineamento è più ampia rispetto alla larghezza carta.
b: la distorsione A si verifica nei fori se la distanza della piastra di allineamento è più stretta rispetto alla larghezza carta.
5
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
6
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
(-) Per ridurre la dispersione, (+) Per ridurre il disallineamento
[Intervallo regolazione:-20~+20 1passo = 0,1mm]
Per eseguire regolazioni, impostare il valore di regolazione della larghezza carta sul massimo (per ridurre il disallineamento), regolare nella direzione per ridurre la dispersione e trovare un punto in cui il foro non è disallineato.
7
Ripetere i punti da 1 a 6 fino a ottenere il risultato desiderato.
