[Cordonatura a 3]
Descrizione generale
Regolare la posizione scanalatura e piega a 3 dell'Unità scanalatura CR-101 montata sull'Unità pinzatore a sella SD-513.
Eseguire questa regolazione quando la distanza dal bordo carta alla posizione della scanalatura si discosta dal valore standard sia nella posizione scanalatura [Piega 1] che nella posizione scanalatura [Piega 2].
NOTA
Per eseguire regolazioni corrette, configurare in anticipo le seguenti impostazioni.
- Eseguire la [Reg posiz piega in tre] in [Regol.unità pinzatore sella].
NOTA
- Una volta regolata la posizione della scanalatura, la posizione di piegatura potrebbe non corrispondere alla posizione scanalatura a seconda della grammatura carta. In questo caso, eseguire nuovamente questa regolazione in modo che la posizione di piegatura coincida con la posizione della scanalatura.
Consigli
- Se si inserisce un valore numerico in [Offset tutti i form.], sarà applicato a tutti i formati carta. Se si inserisce un valore numerico per uno specifico formato carta, il valore impostazione sarà dato dalla somma del valore inserito per il formato carta specifico più il valore inserito di [Offset tutti i form.].
Riferimento
- Per informazioni dettagliate su [Reg posiz piega in tre] in [Regol.unità pinzatore sella], fare riferimento a [Reg posiz piega in tre].
Procedura di impostazione
1
Premere il tasto di selezione del formato carta da regolare.
2
Premere [Modo stampa].
3
Caricare carta del formato da regolare in un qualsiasi vassoio, quindi selezionare quel vassoio carta.
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5
Controllare il disallineamento di "a" tra la linea di piegatura della carta in uscita e la parte con la scanalatura.
Valore standard: a = -1,0 mm a +1,0 mm o meno
(1) Linea di piegatura (2) Parte con la scanalatura
6
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7
Selezionare [Piega 1].
8

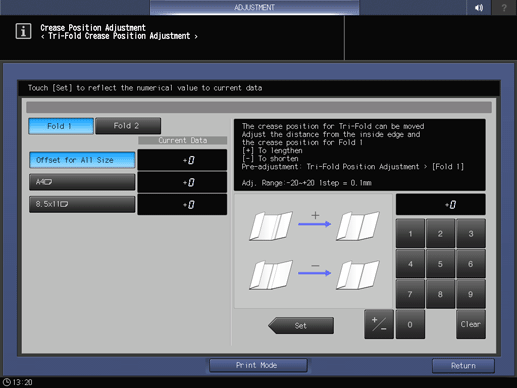

Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Campo di regolazione:-20~+20 1passo = 0,1 mm]
Regolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 1.
9
Selezionare [Piega 2].
10
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Campo di regolazione:-20~+20 1passo = 0,1 mm]
Regolare la lunghezza tra il bordo interno e la posizione di scanalatura della Piega 2.
11
Ripetere i punti da 2 a 10 fino a ottenere il risultato desiderato.
