[Regolazione Zoom CD]
Descrizione generale
Regolare l'ingrandimento della stampa nella direzione trasversale durante la stampa.
È possibile effettuare la regolazione in modo che il pattern test di un diagramma venga stampato con il corretto ingrandimento.
Riferimento
- Per informazioni dettagliate sul segno
stampato sul lato anteriore del diagramma, fare riferimento a Informazioni sui diagrammi.
Procedura di impostazione (per la regolazione del lato anteriore)
1

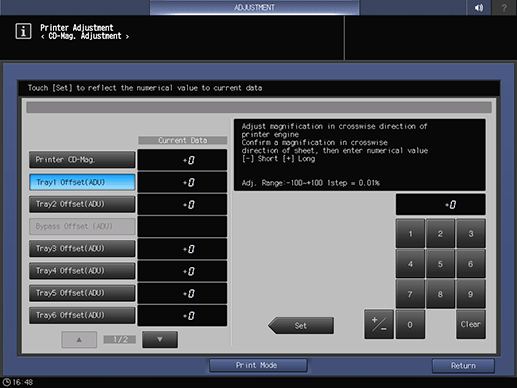

Premere [CD-Mag. stampante].
2
Premere [Modo stampa].
3
Premere [1->1].
4
Caricare carta A3 w o 11 e 17 w in qualsiasi vassoio carta, quindi selezionare tale vassoio.
5
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
6
Misurare l'ingrandimento nella direzione perpendicolare alla direzione di alimentazione carta utilizzando la riga graduata.
0,5% o inferiore (se a pieno formato), entro 205,7 : ^ 0,5% o inferiore, entro 1 mm per 190 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-100~+100 1passo = 0,01%]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.
Procedura di impostazione (per la regolazione del lato posteriore)
1
Premere il tasto di selezione della destinazione di regolazione da regolare.
Esempio: per il vassoio 1, premere [Offset Vassoio1(ADU)].
2
Premere [Modo stampa].
3
Premere [1->2].
4
Caricare carta A3 w o 11 e 17 w nel vassoio per la regolazione selezionato al punto 1, quindi selezionare tale vassoio carta.
5
Premere Avvio su Pannello di controllo.
Viene prodotto un diagramma.
6
Misurare l'ingrandimento nella direzione perpendicolare alla direzione di alimentazione carta del lato posteriore utilizzando la riga graduata.
Il lato che non presenta il segno
è il lato posteriore.0,5% o inferiore (se a pieno formato), entro 205,7 : ^ 0,5% o inferiore, entro 1 mm per 190 mm
7
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
8
Inserire il valore utilizzando il tastierino numerico sullo schermo o il Tastierino numerico del Pannello di controllo.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-100~+100 1passo = 0,01%]
9
Ripetere i punti da 2 a 8 fino a ottenere il risultato desiderato.
