[Pos. standby (reg. laterale)]

Regolare la posizione dell'arresto del bordo carta del Vassoio stacker per eliminare il disallineamento o la distorsione della carta in uscita.

Eseguire regolazioni in modo che l'arresto del bordo sia posizionato a 1 mm dal bordo della carta.

1

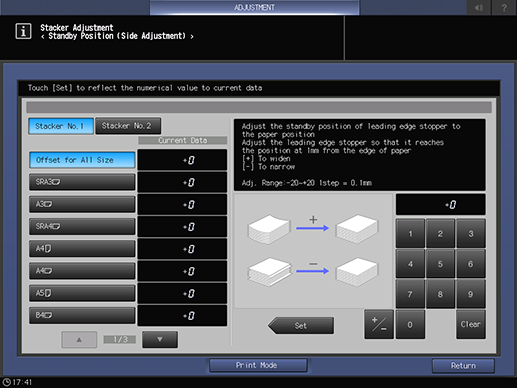

Selezionare il vassoio stacker per regolare la piastra di allineamento.

2

Premere il tasto di selezione del formato carta da regolare.

3

Premere [Modo stampa].

4

Caricare la carta desiderata in un vassoio carta, e selezionare quel vassoio carta.

5

Premere Avvio su Pannello di controllo.

È emesso un campione e la stampa viene interrotta. Un messaggio di avviso è visualizzato sulla schermata.

6

Controllare se la distanza tra il bordo carta in Stacker ad alta capacità LS-507 e il fermo bordo è di 1 mm.

Quando il controllo è completato, rimuovere la carta.

7

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.

8

Usare il tastierino numerico sulla schermata per inserire il valore numerico.

• Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].

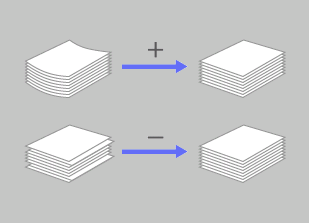

• (-) Per restringere la posizione di standby, (+) Per ampliare la posizione di standby

• [Intervallo regolazione:-20~+20 1passo = 0,1mm]

9

Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
