[Reg.rifilatura parallela]
Descrizione generale
Regolare il parallelismo tra la linea di rifilatura e il bordo anteriore sull'Unità pinzatore a sella SD-513.
Eseguire questa regolazione in caso di problemi con il formato delle stampe.
NOTA
Per utilizzare questa funzione è necessaria la seguente opzione.
- Unità pinzatore a sella SD-513 con Unità di piegatura FD-504 installata
Procedura di impostazione
1
Selezionare [(1) Fronte] o [(2)Posteriore].
2
Premere [Modo stampa].
3
Caricare carta A3 w o 11 e 17 w in qualsiasi vassoio carta, quindi selezionare tale vassoio.
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5

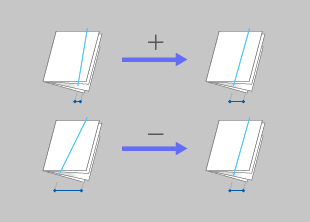

Controllare il parallelismo "a" del bordo di rifilatura.
Valore standard: a = 4,0 mm o meno (quantità Piega & Pinza: 50 fogli)
6
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7

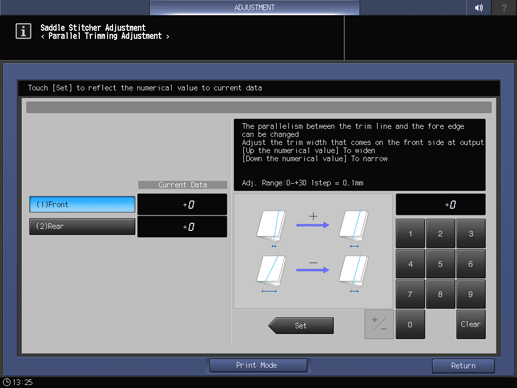

Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Campo di regolazione:0~+30 1passo = 0,1 mm]
8
Ripetere i punti da 2 a 7 fino a ottenere il risultato desiderato.
