[Reg. posiz rifilatore]
Descrizione generale
Regolare la larghezza di rifilatura sui lati superiore e inferiore dell'Unità pinzatore a sella SD-513.
Eseguire queste regolazioni in caso di problemi con la finitura delle stampe.
NOTA
Per utilizzare questa funzione è necessaria la seguente opzione.
- Unità pinzatore a sella SD-513 con Unità di rifilatura TU-503 installata
Procedura di impostazione
1

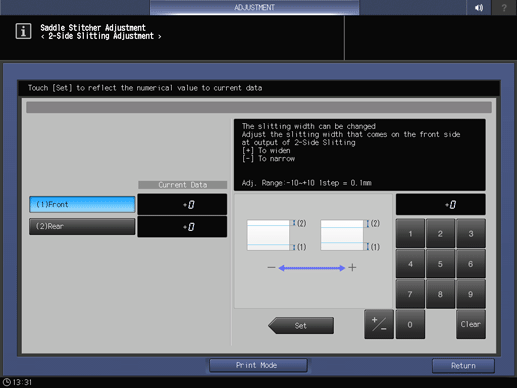

Selezionare [(1) Fronte] o [(2)Posteriore].
2
Premere [Modo stampa].
3
Caricare carta A3 w o 11 e 17 w in qualsiasi vassoio carta, quindi selezionare tale vassoio.
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5

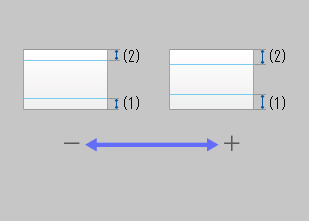

Misurare la lunghezza "a" della carta in uscita, quindi verificare la differenza tra il valore di misurazione e il valore impostato.
Valore standard: valore impostazione -a = entro -0,5 mm a +0,5 mm
6
Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Campo di regolazione:-10~+10 1passo = 0,1 mm]
8
Ripetere i punti da 2 a 7 fino a ottenere il risultato desiderato.
