[Auto. pos. int. orig. ADF]
Descrizione generale
Questa funzione regola automaticamente la posizione di inizio scansione dell'ADF e il centraggio dell'immagine in direzione trasversale.
L'accuratezza di scansione è mantenuta effettuando con regolarità le regolazioni pertinenti.
NOTA
Per eseguire regolazioni corrette, configurare in anticipo le seguenti impostazioni.
- Per regolare la posizione iniziale di scansione: eseguire [Regolazione Zoom FD] in [Regolazione ADF].
- Per regolare la centratura immagine: eseguire [Regolazione centratura] in [Regolazione stampante].
Riferimento
- Per informazioni dettagliate su [Regolazione Zoom FD] in [Regolazione ADF], fare riferimento a [Regolazione Zoom FD].
- Per informazioni dettagliate su [Regolazione centratura] in [Regolazione stampante], fare riferimento a [Regolazione centratura].

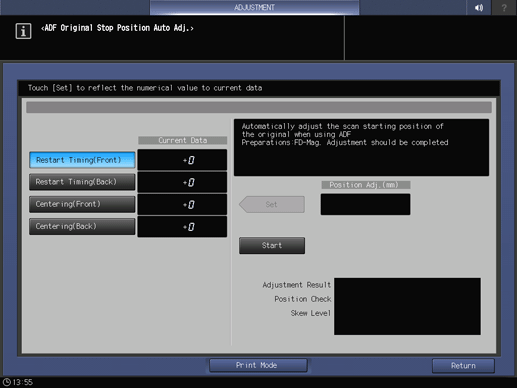

Procedura di impostazione
1
Selezionare la voce che si desidera regolare.
Infine, eseguire la regolazione per tutte le voci.
2
Premere [Modo stampa].
[Simplex/Duplex] è selezionato automaticamente, pertanto non modificare questa impostazione.
3
Caricare carta A4 nel vassoio carta, quindi selezionare quel vassoio.
4
Caricare il diagramma di prova utilizzato nel processo di preparazione nel vassoio dell'ADF e premere Avvio sul Pannello di controllo.
Se al punto 2 è stato selezionato [Tempo di riavvio (ant)], caricare il diagramma di prova utilizzato in [Regolazione Zoom FD] di [Regolazione ADF], con il lato anteriore rivolto verso l'alto.
Se al punto 2 è stato selezionato [Centratura (anteriore)], caricare il diagramma di prova utilizzato in [Regolazione centratura] di [Regolazione stampante], con il lato anteriore rivolto verso l'alto.
Se al punto 2 è stato selezionato [Tempo di riavvio (post)], caricare il diagramma di prova utilizzato in [Regolazione Zoom FD] di [Regolazione ADF], con il lato posteriore rivolto verso l'alto.
Se al punto 2 è stato selezionato [Centratura (posteriore)], caricare il diagramma di prova utilizzato in [Regolazione centratura] di [Regolazione stampante], con il lato posteriore rivolto verso l'alto.
5
La voce selezionata viene regolata automaticamente e il risultato viene visualizzato in [Risultato regolaz].
Se la regolazione fallisce, viene visualizzato [NG] in [Risultato regolaz]. Effettuare le regolazioni con [Reg. pos. interr. orig. ADF].
[Livello di inclinaz] viene visualizzato solo quando al punto 2 è stato selezionato [Tempo di riavvio (ant)].
6
Controllare che [Risultato regolaz] sia [OK], quindi premere [Set].
Il valore numerico di [Regol. posizione (mm)] è riflesso su [Corrente].
