[Regolazione offset punti]

Regolare la posizione per la pinzatura sull'Unità pinzatore a sella SD-513.

È possibile ridurre il disallineamento tra la linea di piegatura e le posizioni di pinzatura.

1

Premere [Modo stampa].

2

Caricare carta A3 w o 11 e 17 w in qualsiasi vassoio carta, quindi selezionare tale vassoio.

3

Premere Avvio su Pannello di controllo.

È emesso un campione.

4

Controllare il disallineamento di "a" tra la linea di piegatura e le posizioni di pinzatura.

• Valore standard: a = -1,0 mm a +1,0 mm

5

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.

6

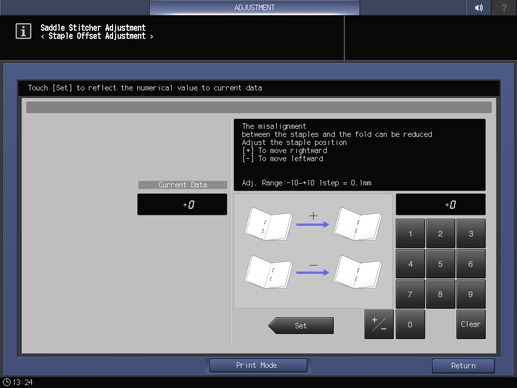

Usare il tastierino numerico sulla schermata per inserire il valore numerico.

• Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].

• [Campo di regolazione:-10~+10 1passo = 0,1 mm]

7

Ripetere i punti da 1 a 6 fino a ottenere il risultato desiderato.
