[Reg posiz piega a libro]
Descrizione generale
Regolare la posizione di piegatura per [Pieg a libr] dell'Unità di piegatura FD-503. Eseguire questa regolazione quando la posizione di piegatura devia dal valore standard.
Consigli
- Se si inserisce un valore numerico in [Offset tutti i form.], sarà applicato a tutti i formati carta. Se si inserisce un valore numerico per uno specifico formato carta, il valore impostazione sarà dato dalla somma del valore inserito per il formato carta specifico più il valore inserito di [Offset tutti i form.].
- Quando si regolano tutte, dalla [Piega 1] alla [Piega 3], avviare la regolazione da [Piega 1].
Confermare i seguenti valori standard al punto 5.
Formato carta | Valore standard a | Valore standard b | Valore standard c |
|---|---|---|---|
[A3w] | 103,5 mm | 213,0 mm | 106,5 mm |
[B4w] | 89,5 mm | 185,0 mm | 92,5 mm |
[SRA4w] | 78,5 mm | 163,0 mm | 81,5 mm |
[A4w] | 72,8 mm | 151,5 mm | 75,8 mm |
[12e18w] | 112,8 mm | 231,6 mm | 115,8 mm |
[11e17w] | 106,5 mm | 218,9 mm | 109,5 mm |
[8.5e14w] | 87,4 mm | 180,8 mm | 90,4 mm |
[8.5e11w] | 68,4 mm | 142,7 mm | 71,4 mm |
[8Kw] | 96,0 mm | 198,0 mm | 99,0 mm |
Procedura di impostazione
1
Premere il tasto di selezione del formato carta da regolare.
2
Premere [Modo stampa].
3
Caricare la carta del formato selezionato al punto 1 in un qualsiasi vassoio carta, quindi selezionare quel vassoio carta.
[Separa Scans] è impostato automaticamente su [Pieg a libr].
4
Premere Avvio su Pannello di controllo.
È emesso un campione.
5
Controllare le lunghezze "a", "b", "c" della carta emessa.
Valore standard: a, b = -1,5 mm a +1,5 mm o meno
(1) [Piega 1], (2) [Piega 2], (3) [Piega 3]
6

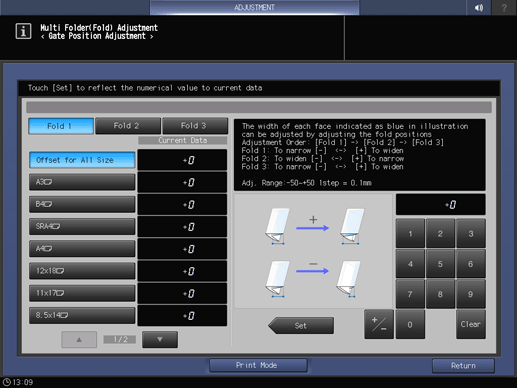

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.
7
Selezionare [Piega 1].
8
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-50~+50 1passo = 0,1mm]
9
Selezionare [Piega 2].
10
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-50~+50 1passo = 0,1mm]
11
Selezionare [Piega 3].
12
Usare il tastierino numerico sulla schermata per inserire il valore numerico.
Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].
[Intervallo regolazione:-50~+50 1passo = 0,1mm]
13
Ripetere i punti da 2 a 12 fino a ottenere il risultato desiderato.
