Regolazione zoom/spostamento immagine

L'ingrandimento e la posizione di stampa nelle direzioni verticali e orizzontali possono essere regolate in modo fine in entrambi i lati anteriore e posteriore. Poiché i dati di regolazione possono essere inseriti direttamente in termini di percentuale o in termini numerici per spostare, è comodo per la regolazione fine dopo la regolazione Misur.scan., la regolazione Gap o la Regolaz grafico o quando si ha a disposizione un risultato della stampa duplex.

Il file PDF di esempio per la regolazione è incluso nel CD del Manuale utente in dotazione con la macchina.

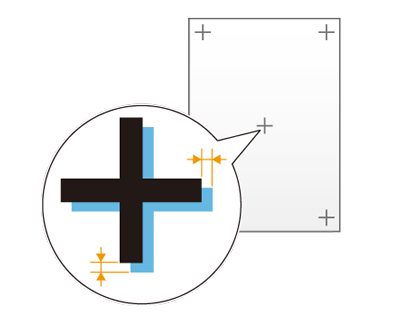

Ogni pagina del documento pdf di esempio ha dei contrassegni di registro (contrassegni +) stampati sui lati anteriore e posteriore.
Nome di esempio: B_sample.pdf
Percorso di archiviazione: ”/contents/sample/” nel CD del Manuale utente

Suggerimenti

  • Questa sezione spiega la regolazione Spostamento immagine nella macchina; tuttavia, questa impostazione è disponibile anche attraverso il driver della stampante di ogni lavoro. Per informazioni dettagliate, fare riferimento a Schermata [Posizione immagine].

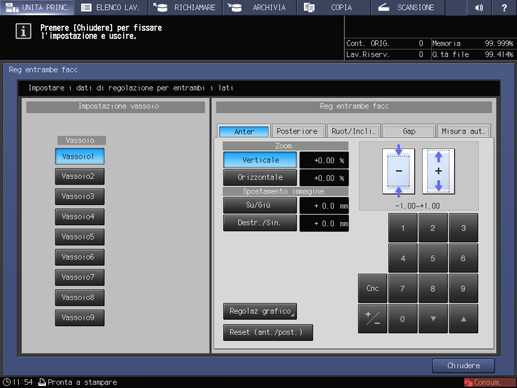

  1. Premere RegEntrambLat nella schermata MACCHINA.

  2. Selezionare il vassoio in cui è stata impostata la carta da regolare.

  3. Premere Anter o Posteriore per specificare il lato di stampa da regolare.

  4. Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire lo Zoom.

    • spiegazione aggiuntivaPer la regolazione dello Zoom, verificarlo al centro della pagina.

    • spiegazione aggiuntivaPremere Verticale o Orizzontale sotto Zoom e inserire un valore. Verticale regola l'ingrandimento in direzione trasversale. Orizzontale regola l'ingrandimento nella direzione di alimentazione della carta.

    • spiegazione aggiuntivaSe Regolazione ingrandimento posteriore è impostato su OFF, Retro - Orizzontale non è disponibile.

    • spiegazione aggiuntivaPer ingrandire il lato di stampa, inserire un valore positivo e per ridurlo, inserire un valore negativo.

    • spiegazione aggiuntivaIntervallo di regolazione: sia per Verticale e Orizzontale, da -1,00 a +1,00 (Orizzontale in Posteriore è da -0,80 a +0,20) (1 passo = 0,01%)

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Canc per resettare il valore numerico che si sta al momento inserendo.

    • spiegazione aggiuntivaPremendo Reset (ant./post.) si resettano tutti i valori specificati in Fronte, Retro, o Ruot/Incli.

    • spiegazione aggiuntivaEsempio di regolazione di Zoom: quando l'immagine del lato posteriore è ingrandita verticalmente fino a 10,1 mm rispetto all'immagine di 10 mm nel lato anteriore, premere Verticale in Posteriore, quindi premere nell'ordine di 100+/- per specificare -1,00. Il lato posteriore dell'immagine è ridotto del 1%. (Il nero della figura indica il lato anteriore, e il blu indica il lato posteriore.)

  5. Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire il valore dello Spostamento immagine.

    • spiegazione aggiuntivaPer la regolazione dello Spostamento immagine, verificarlo al centro della pagina.

    • spiegazione aggiuntivaPremere Su/Giù o Destr./Sin. sotto Spostamento immagine, quindi inserire un valore.

    • spiegazione aggiuntivaPer spostare il lato di stampa verso l'alto o destra, inserire un valore positivo e per spostarlo verso il basso o sinistra, inserire un valore negativo.

    • spiegazione aggiuntivaIntervallo di regolazione: per Su/Giù, da -10,0 a +10,0; per Destr./Sin., da -3,0 a +3,0 (1 passo = 0,1 mm)

    • spiegazione aggiuntivaIl metodo di inserimento di un valore è lo stesso del punto 4.

    • spiegazione aggiuntivaEsempio di regolazione di Spostamento immagine: quando l'immagine nel lato posteriore è disallineata verso il basso di 0,5 mm e verso destra di 0,3 mm rispetto a quella del lato anteriore, premere Su/Giù di Posteriore, quindi premere 5 per specificare +0,5 mm. Successivamente, premere Destr./Sin. quindi premere nell'ordine 3 e +/- per specificare -0,3 mm. L'immagine sul lato posteriore è spostata verso l'alto di 0,5 mm e verso sinistra di 0,3 mm. (Il nero della figura indica il lato anteriore, e il blu indica il lato posteriore.)

  6. Cliccare su Chiudere.

    Ora la regolazione Zoom/Spostamento immagine è giunta al termine.

Suggerimenti

  • Dopo aver eseguito Reg entrambe facc diverse volte, se la posizione di stampa è ancora disallineata tra il lato anteriore e posteriore, regolare nuovamente la posizione di riferimento del lato di stampa. Per informazioni dettagliate sulla regolazione, fare riferimento a [Regolazione macchina].

  • È possibile registrare il valore regolato di Reg entrambe facc con il profilo in cui sono impostate le condizioni della carta. Con l'impostazione carta registrata, è possibile stampare documenti nelle stesse condizioni di prima, anche dopo aver cambiato il vassoio da impostare. Per informazioni dettagliate sulla modifica o la registrazione di un profilo, fare riferimento a Impostazione e registrazione della carta nella schermata Registra/cancella impostazioni carta.
