Regolazione della posizione centrale pinzatura

È possibile regolare le posizioni di piegatura della carta e pinzatura centrale.

Quale esempio, qui di seguito è spiegato come regolare la posizione di pinzatura in caso di un disallineamento verso l'alto (indietro) di 1,5 mm dal centro della carta.

• Significato e scopo della regolazione della posizione centrale pinzatura

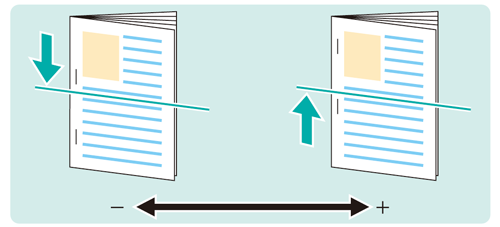

  • Quando la posizione pinzatura della pintura a sella è disallineata dalla posizione di piega a metà della carta (centro della carta), questa funzione consente di spostare la posizione di pinzatura verso il davanti o indietro specificando il valore desiderato.

  • I valori negativi spostano la posizione di pinzatura in avanti (verso il basso).

  • I valori positivi spostano la posizione di pinzatura indietro (verso l'alto).

• Quando eseguire

  • Quando la posizione di pinzatura della pinzatrice a sella e la posizione di piega a metà della carta (centro della carta) sono disallineate

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Pinzatrice a sella SD‑506

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

• Precauzioni

  • Regolare la larghezza della carta pinzatura prima di usare questa funzione

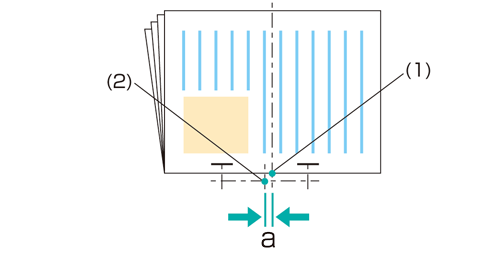

  1. Misurare l'allineamento corrente "a" della posizione di pinzatura con un righello.

    • spiegazione aggiuntivaMisurare la differenza tra la posizione centrale della carta (1) e la posizione di pinzatura (2) (= Larghezza "a").

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regol.unità pinzatore sella nel menu Regolazione Finisher.

  5. Premere Posizione centr pinzatura nel menu Regol.unità pinzatore sella.

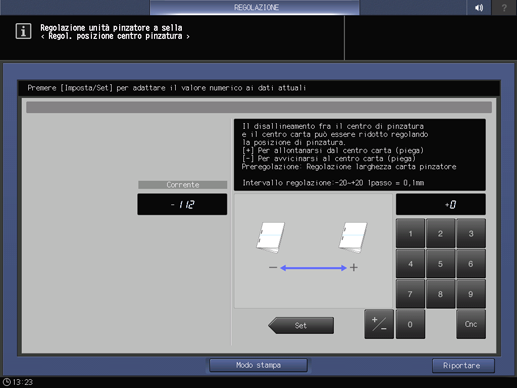

  6. Inserire il valore di regolazione e premere Imp.

    Esempio: spostare la posizione di pinzatura verso il basso (in avanti) di 1,5 mm.

    Elemento

    Impostazione

    Dati correnti

    Spostamento di 1,5 mm verso il basso (in avanti) (-15)

    • Premere +/-, 1, 5, e Imp. per inserire il valore [-15]. La posizione di pinzatura è spostata verso il basso (in avanti) di 1,5 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  7. Stampare nuovamente l'originale e verificare la posizione centrale della pinzatura per accertare il disallineamento.

    Ripetere i punti di cui sopra fino a ottenere la posizione centrale pinzatura desiderata.
