Regolazione delle curve di tonalità

Descrizione generale

Utilizzando Color Centro, è possibile regolare la curva di tonalità (curva di densità I/O per i colori CMYK) per regolare il tono colore, la luminosità e il contrasto dell'intera pagina.

La curva di tonalità regolata può essere registrata nel controller immagine e chiamata per essere applicata durante la stampa.

Utilizzando i dati di esempio (esempio B), è possibile verificare la procedura durante l'operazione effettiva.

• Significato e scopo delle curve di tonalità

Utilizzando la curva densità I/O per i colori CMYK, è possibile regolare la riproduzione della luminosità, contrasto e gradazione.

È utile per cambiare la colorazione, la luminosità e/o il contrasto delle fotografie in base alle preferenze dell'utente.

Registrando la curva di tonalità regolata nel controller immagine, è possibile richiamare questi dati in qualsiasi momento per qualsiasi stampa.

• Quando eseguire

  • Quando si desidera cambiare la luminosità

  • Quando si desidera cambiare il contrasto

  • Quando si desidera cambiare la colorazione generale di una foto o illustrazione

• Ambiente previsto

Sistema operativo

Windows 7

Applicazione

Color Centro 2.1 / Adobe Acrobat XI Pro

Driver di stampa

Driver Plug-in PS

Controller immagine

Controller immagine IC-604

*La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema e la versione/revisione dell'applicazione.

• Esempi

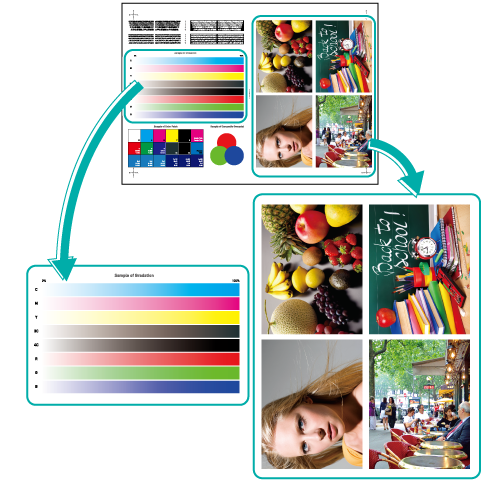

  • Esempio B: B_sample.pdf

  • Presente nella cartella "/contents/sample/" del CD del manuale utente fornito con la macchina.

•Workflow

Salvataggio temporaneo di dati nell'HDD

Regolazione della curva di tonalità con Color Centro

Applicazione della curva di tonalità salvata per la stampa

• Precauzioni

  • La densità di stampa del colore può fluttuare nel corso di una giornata a causa dell'umidità, temperatura e altre condizioni. Il tipo di carta, lo spessore e lo schermo possono inoltre influire sulla densità di stampa del colore.

  • Per riprodurre colori stabili, oltre alla normale regolazione, usare altre regolazioni della qualità immagine pre-emissione come necessario, come quando si cambia schermata o carta o quando il tono è importante. Per informazioni dettagliate, fare riferimento a Regolazione della qualità immagine con il Controller immagine.

Salvare temporaneamente i dati nell'HDD

È possibile salvare temporaneamente i dati nell'HDD prima di regolare la curva di tonalità.

  1. Aprire i dati originali con l'applicazione e fare clic su Stampa nel menu File.

    Esempio: è aperto l'esempio B (B_sample.pdf).

  2. Selezionare la stampante da usare per la stampa e fare clic su Proprietà.

  3. Fare clic sulla scheda Workflow, quindi selezionare Archivia in HDD in Metodo di uscita.

  4. Inserire un nome file nel campo Nome file e fare clic su OK.

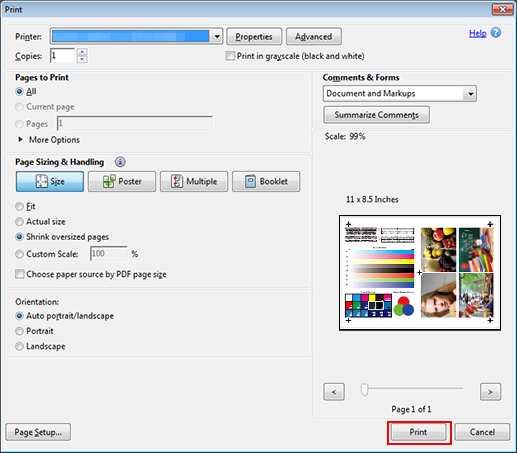

  5. Fare clic su Stampa nella schermata Stampa.

    I dati sono salvati nell'HDD.

Regolare la curva di tonalità con Color Centro

Avviare Color Centro e regolare la curva di tonalità.

  1. Avviare Color Centro e accedere alla macchina. (Fare riferimento a Avviare Color Centro.)

    È visualizzata la schermata superiore di Color Centro.

  2. Fare clic su Regolazione curva tono nella schermata superiore.

    È visualizzata la schermata Regolazione curva tono.

  3. Fare clic su Seleziona campione.

  4. Premere Conserva lavoro.

  5. Selezionare il nome file del lavoro salvato temporaneamente e fare clic su OK.

    Quando si seleziona Conserva lavoro, i lavori salvati temporaneamente nell'HDD sono visualizzati in un elenco.

    L'immagine selezionata è caricata nella schermata Regolazione curva tono ed è visualizzata l'immagine di esempio.

  6. Fare clic su Regolare ogni colore, quindi selezionare C/M/Y/K per Combinazione.

    • spiegazione aggiuntivaPer regolare la luminosità e/o il contrasto, fare clic su Luminosità/Contrasto.

  7. In Regolazione, selezionare i pulsanti di opzione dei colori che si desidera regolare (C/M/Y/K). Fare clic sulla curva di tonalità e trascinare la maniglia visualizzata (punto operativo) per regolare la curva di tonalità.

    Eseguire la regolazione mentre si verificano le immagini di esempio in Prima regolaz e Dopo regolaz.

    • spiegazione aggiuntivaPer modificare la parte visualizzata dell'immagine, spostare la barra di scorrimento.

    • spiegazione aggiuntivaÈ possibile usare i pulsanti sotto le immagini di esempio per ruotare le immagini di 90° in senso orario e antiorario e per ingrandire e ridurre le immagini.

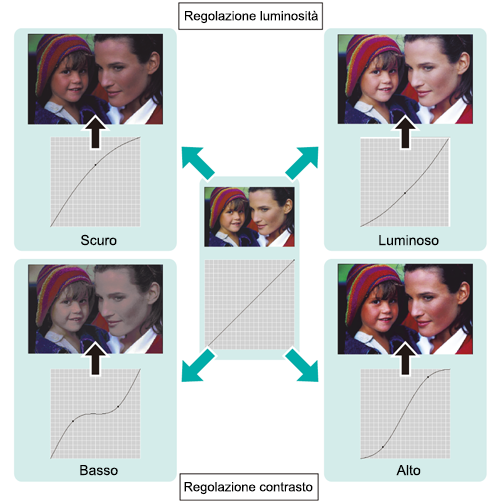

    • spiegazione aggiuntivaPer rendere un'immagine più luminosa (per rendere i colori più chiari), rendere la curva più concava.

    • spiegazione aggiuntivaPer rendere un'immagine più scura (per rendere i colori più profondi), rendere la curva più convessa.

    • spiegazione aggiuntivaPer aumentare il contrasto (per rendere i colori più scuri ancora più scuri e i colori più chiari ancora più chiari per una maggiore nitidezza), praticare una curva a forma di S.

    • spiegazione aggiuntivaPer ridurre il contrasto (per rendere i colori più scuri più chiari e i colori più chiari più scuri per un'espressione più uniforme), praticare una curva a forma di S rovesciata.

  8. Una volta eseguita la regolazione, fare clic su Salva.

  9. Inserire il nome della curva di tonalità regolata. Selezionare Controller quale Cartella di destinazione e fare clic su Salva.

    Selezionando Controller si salva il colore tinta piatta nel controller immagine.

    Esempio: la curva di tonalità è salvata con il nome "Sample-Curve".

  10. Quando è visualizzato il messaggio Salvataggio completo, premere OK.

  11. Chiudere la schermata selezionando Chiudi nel menu File.

Applicare la curva di tonalità salvata durante la stampa

È possibile applicare la curva di tonalità salvata durante la stampa.

  1. Aprire i dati originali con l'applicazione e fare clic su Stampa nel menu File.

    Esempio: è usato l'esempio B (B_sample.pdf).

  2. Selezionare la stampante da usare per la stampa e fare clic su Proprietà.

  3. Selezionare Impostazioni predefinite per Impostazioni preferite e fare clic su Ripristina.

    Prima di impostare la curva di tonalità, ripristinare l'impostazione predefinita.

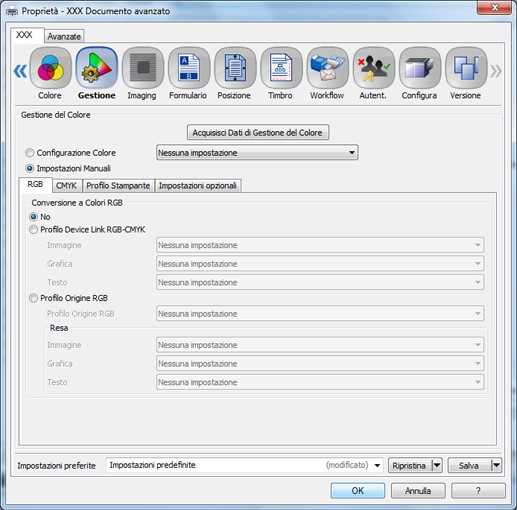

  4. Fare clic sulla scheda Gestione, quindi fare clic su Acquisisci Dati di Gestione del Colore.

    Quando i dati gestione del colore sono stati acquisiti, è visualizzato un segno di spunta verde.

    • spiegazione aggiuntivaSe la scheda Gestione non è visualizzata, fare clic su  per commutare la visualizzazione schede.

    • spiegazione aggiuntivaSe non è stato possibile acquisire i dati gestione del colore, è visualizzato un contrassegno rosso. Verificare se un vassoio carta opzionale è montato correttamente.

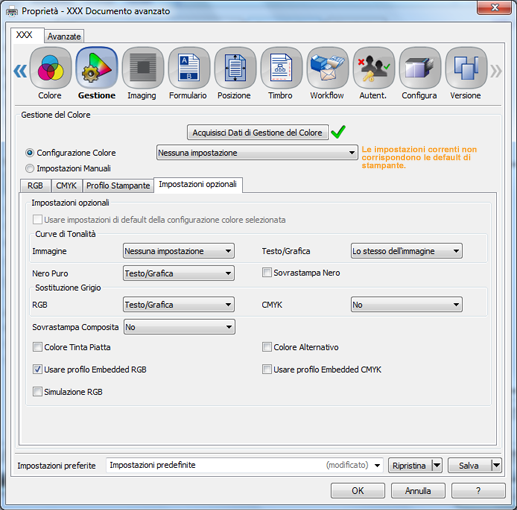

  5. Fare clic su Impostazioni opzionali quindi deselezionare Usare impostazioni di default della configurazione colore selezionata.

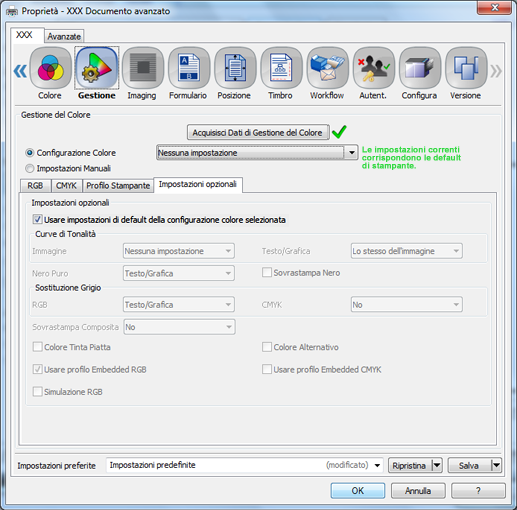

    • spiegazione aggiuntivaSe Usare impostazioni di default della configurazione colore selezionata in Impostazioni opzionali è selezionato, rimuovere il segno di spunta. Se questa voce è selezionata, non è possibile selezionare la curva di tonalità.

  6. In Curve di Tonalità, selezionare la curva di tonalità da applicare e fare clic su OK.

    È possibile impostare curve di tonalità differenti per Immagine e Testo/Grafica.

    Esempio: è selezionato "Sample-Curve".

    • spiegazione aggiuntivaUn simbolo di avviso  è visualizzato quando si imposta una curva di tonalità. Ciò perché è differente dall'impostazione predefinita corrente del controller. Procedere facendo clic su OK.

  7. Nella schermata Stampa, inserire le Copie e fare clic su Stampa.

    L'originale è stampato utilizzando la curva di tonalità applicata.
