Regolazione Ruota/Inclina

Se l'immagine intera ruota in senso orario oppure antiorario o è rilevata un'inclinazione diagonale, regolare il valore specificato in Ruot/Incli. Questa regolazione è disponibile per il lato anteriore e quello posteriore.

Ruot/Incli. è impostato automaticamente sul valore di regolazione quando la regolazione viene condotta come segue. (Il valore di regolazione è impostato su entrambi i lati Fronte e Retro a seconda delle condizioni. )

Ruot/Incli. - Regolaz grafico

Retro - Regolaz grafico

Regolazione Misur.scan.

Il valore di regolazione è applicato nella schermata Ruot/Incli., e può essere regolato manualmente come necessario.

Per regolare manualmente Ruot/Incli., attuare la procedura seguente.

Il valore di regolazione specificato in Ruot/Incli. è conservato per ciascun vassoio. Se si modifica il formato carta del vassoio, regolare nuovamente il valore specificato in Ruot/Incli. in base alla carta utilizzata.

Suggerimenti
  • Se UTILITÀ - Impostazione utente - Impostazioni comuni - Ruota/Inclina entrambi i lati (o UTILITÀ - Impost. amministratore - Impostazioni comuni - Ruota/Inclina entrambi i lati) è impostato su Disattivare, la regolazione Ruot/Incli. non funziona. Per eseguire la regolazione Ruot/Incli., impostare Ruota/Inclina entrambi i lati su Attivare.
    Quando il valore di regolazione è impostato nella schermata Ruot/Incli., il suo valore è conservato, anche se Ruota/Inclina entrambi i lati è impostato su Disattivare. Se Ruota/Inclina entrambi i lati è impostato su Attivare, è possibile usare lo stesso valore di regolazione per la regolazione.

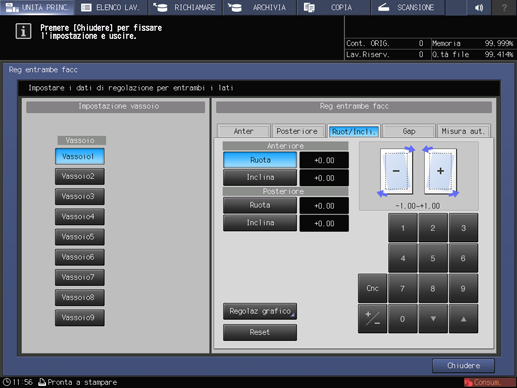

  1. Premere RegEntrambLat nella schermata MACCHINA.

  2. Selezionare il vassoio in cui è stata impostata la carta da regolare.

  3. Premere Ruot/Incli.

  4. Inserire il valore di regolazione in Ruota utilizzando il tastierino numerico del pannello a sfioramento, down, o up.

    • spiegazione aggiuntivaPremere Ruota in Fronte o Retro, quindi inserire il valore numerico.

    • spiegazione aggiuntivaPer ruotare l'immagine in senso antiorario, inserire un valore positivo e per ruotarla in senso orario, inserire un valore negativo.

    • spiegazione aggiuntivaIntervallo di regolazione: Fronte/Retro da -1,00 a +1,00 (1 passo = 0,01)

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremere Canc per resettare il valore numerico che si sta al momento inserendo.

    • spiegazione aggiuntivaPremendo Reset si resettano tutti i valori specificati in Ruot/Incli.

    • spiegazione aggiuntivaEsempio di regolazione Ruota: se l'immagine sul lato anteriore è inclinata in senso orario, premere Fronte - Ruota, quindi inserire un valore positivo. L'immagine sul lato anteriore ruota in senso antiorario.

  5. Inserire il valore di regolazione in Inclina utilizzando il tastierino numerico del pannello a sfioramento, down, o up.

    • spiegazione aggiuntivaPremere Inclina in Fronte o Retro, quindi inserire il valore numerico.

    • spiegazione aggiuntivaPer regolare in modo che l'angolo destro dell'immagine diminuisca, inserire un valore negativo. Per regolare in modo che l'angolo sinistro diminuisca, inserire un valore positivo.

    • spiegazione aggiuntivaIntervallo di regolazione: Fronte/Retro da -1,00 a +1,00 (1 passo = 0,01)

    • spiegazione aggiuntivaIl metodo di inserimento di un valore è lo stesso del punto 4.

    • spiegazione aggiuntivaEsempio di regolazione Inclina: se si rileva un'inclinazione verso l'alto nell'immagine sul lato anteriore, premere Fronte - Inclina, quindi inserire un valore negativo. Il livello di inclinazione diminuisce, avvicinandosi a un formulario normale.

  6. Cliccare su Chiudere.

    Ora la regolazione Ruot/Incli. è giunta al termine.
