Regolazione bordo iniziale copertina

Nella brossura, è possibile regolare la posizione del bordo di entrata della pagina della copertina sinistra con riferimento al corpo.
I formati a cui si fa riferimento in questa sezione sono quelli dei corpi di fogli corrispondenti ai formati delle copertine.

Quale esempio, qui di seguito è spiegato come regolare il bordo della carta della copertina sinistra quando è disallineato di 2 mm dai set corpo.

• Significato e scopo della regolazione della posizione del bordo di entrata della carta copertina

  • Quando il bordo della carta copertina sinistra è disallineato rispetto ai set corpo nella brossura, questa funzione consente di regolare la posizione del bordo della carta copertina sinistra specificando il valore desiderato.

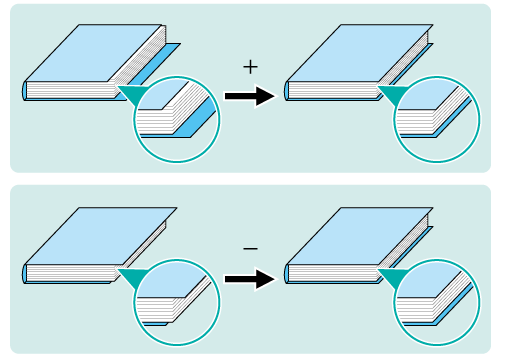

  • I valori negativi avvicinano il bordo della carta copertina ai set corpo.

  • I valori positivi allontanano il bordo della carta copertina dai set corpo.

• Quando eseguire

  • Quando la posizione del bordo della carta copertina sinistra è disallineata rispetto ai set corpo nella brossura

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Brossuratrice PB‑503

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

  1. Misurare il disallineamento "a" tra il bordo della carta copertina sinistra e il set corpo utilizzando un righello.

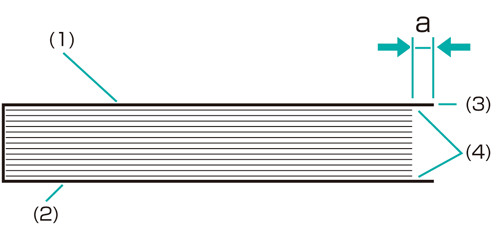

    Misurare "a" nella figura seguente per vedere se la posizione del bordo (3) della copertina sinistra (1) sporge oltre il set corpo (4).

    • spiegazione aggiuntiva(1) Copertina sinistra / (2) Copertina destra / (3) Bordo della copertina sinistra / (4) Set corpo

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regolaz. brossuratrice nel menu Regolazione Finisher.

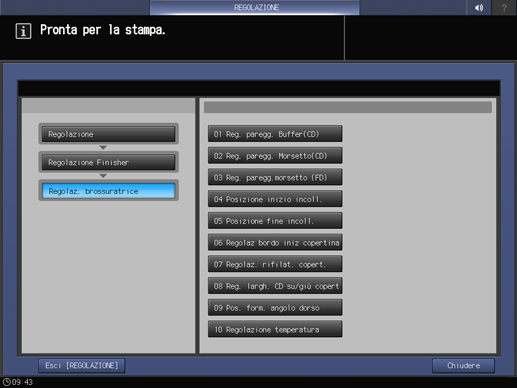

  5. Premere Regolazione bordo iniz. cop. nel menu Regolaz. brossuratrice.

  6. Selezionare il vassoio in cui è caricata la carta copertina (premere Vassoio BR o Eccetto vass. PB).

    • spiegazione aggiuntivaUsare down e up per commutare gli elenchi dei vassoi.

    Esempio: la carta copertina è caricata nel cassetto brossuratrice (Vassoio BR).

  7. Premere il formato della carta da regolare. Inserire il valore di regolazione e premere Imp.

    Esempio: avvicinare il bordo di entrata della carta copertina sinistra di 2 mm al set corpo quando il formato carta del set corpo è impostato su Personaliz (220~379 mm).

    Elemento

    Impostazione

    Personalizz.(220~379mm)

    Avvicinare il bordo di entrata della carta copertina sinistra di 2 mm al set corpo (-20)

    • Premere +/-, 2, 0, e Imp. per inserire il valore [-20]. Questa operazione riduce il bordo di entrata della carta copertina di 2 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo. Specificare un valore positivo per allontanare il bordo della carta copertina sinistra dal set corpo. Specificare un valore negativo per avvicinare il bordo della carta copertina sinistra al set corpo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaCon un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  8. Stampare nuovamente l'originale nella brossura e verificare la posizione del bordo della carta copertina.

    Ripetere i punti di cui sopra fino a ottenere la posizione del bordo carta copertina desiderata.
