Regolazione della posizione orizzontale di foratura (direzione di alimentazione)
È possibile regolare la direzione di alimentazione della carta della posizione di foratura al fine di eliminare la distanza dal bordo del foglio forato alla posizione di foratura
Quale esempio, questa sezione spiega come avvicinare la posizione di foratura di 1,5 mm al bordo del foglio forato utilizzando il Finisher FS-532 dotato del Kit di Foratura PK-522.
• Significato e scopo della regolazione della posizione orizzontale foratura
Quando la distanza dal bordo del foglio forato alla posizione di foratura è troppo vicina o troppo lontana, questa funzione consente di spostare la posizione di foratura vicino o lontano specificando il valore desiderato.
I valori negativi allontanano la posizione di foratura dal bordo della carta.
I valori positivi avvicinano la posizione di foratura al bordo della carta.
• Quando eseguire
Quando la distanza dal bordo del foglio forato alla posizione di foratura è troppo vicina o troppo lontana
• Ambiente previsto
Controller immagine | Controller immagine IC-604 |
Finisher montato | Finisher FS-532 dotato del Kit di Foratura PK-522 |
* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

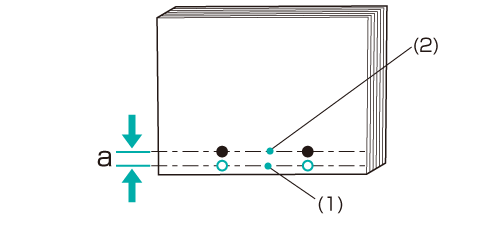

Misurare l'allineamento corrente "a" della posizione del foro con un righello.
spiegazione aggiuntivaMisurare la distanza tra la posizione di foratura desiderata (1) e la posizione di foratura corrente (2) (= Larghezza "a").
Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.
Premere Regolazione Finisher nella schermata Menu Regolazione.
Premere Reg.fin.pinz. nel menu Regolazione Finisher.
Premere Regol.finisher pinz.(forat.) nel menu Reg.fin.pinz.

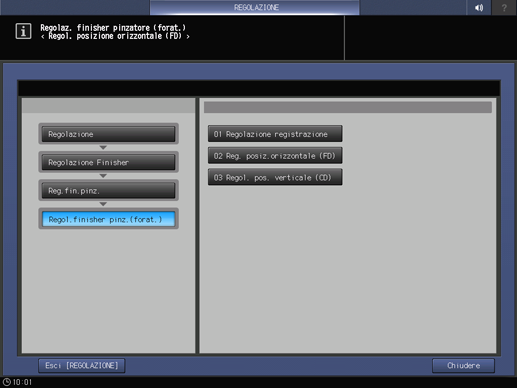

Premere Reg. posiz. orizzontale (FD) nella Regol.finisher pinz.(forat.).
Premere il formato della carta da regolare. Inserire il valore di regolazione e premere Imp.
Esempio; avvicinare la posizione foratura di Offset tutti i form. (tutti i formati carta) di 1,5 mm al bordo della carta.
Elemento
Impostazione
Offset tutti i form.
Avvicinamento di 1,5 mm al bordo della carta (+15)
Premere 1, 5 e Imp. per inserire il valore +15. La posizione di pinzatura è spostata verso il basso (in avanti) di 1,5 mm.
spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)
spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.
Stampare nuovamente l'originale e verificare la posizione della foratura per accertare il disallineamento.
Ripetere i punti di cui sopra fino a ottenere la posizione del foro desiderata.
