Regolazione delle posizioni di piega-3 interna

Regolare le posizioni di piegatura per la piega 3 interna.

Quale esempio, questa sezione spiega come regolare la posizione di piegatura per restringere la Piega 1 di 1 mm.

• Significato e scopo della Regolazione posizione piega a tre interna

  • Questa funzione consente di regolare le posizioni di piega per la piega-3 interna specificando i valori desiderati per Piega 1 e Piega 2.

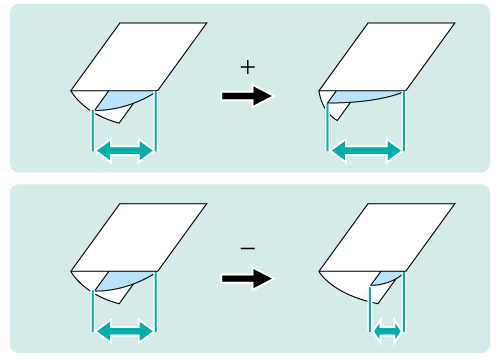

  • I valori negativi restringono la larghezza della piega.

  • I valori positivi ampliano la larghezza della piega.

AVVISO

  • Quando si regola la Piega 1 e la Piega 2, accertarsi di iniziare con la regolazione della Piega 1. La posizione della Piega 1 è calcolata dal bordo della carta, mentre quella della Piega 2 è calcolata dalla posizione della Piega 1. Di conseguenza, la misurazione (b) al punto 1 è soggetta a modifica in una delle posizioni di piegatura.

Suggerimenti

  • La piega-3 interna ha due pieghe, Piega 1 (prima piega) e Piega 2 (seconda piega) (fare riferimento alla figura nel Punto 1). È possibile impostare ogni posizione di piega.

• Quando eseguire

  • Quando una posizione di piega per la piega-3 interna è disallineata

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Unità di piegatura FD‑503

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

  1. Misurare l'allineamento della posizione di piegatura con un righello.

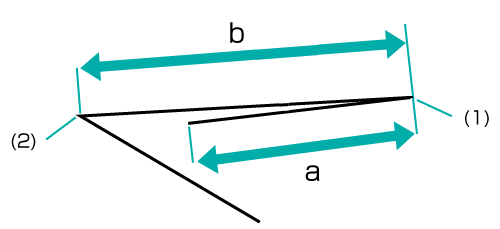

    Verificare "a" e "b" nella figura seguente.

    Questa sezione spiega un esempio che rende la larghezza "a" più corta di 1 mm.

    • spiegazione aggiuntiva(1) Piega 1 / (2) Piega 2

    * indica la direzione di uscita.

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regol. unità multipiega nel menu Regolazione Finisher.

  5. Premere Reg pieg multipla (piega) nel menu Regol. unità multipiega.

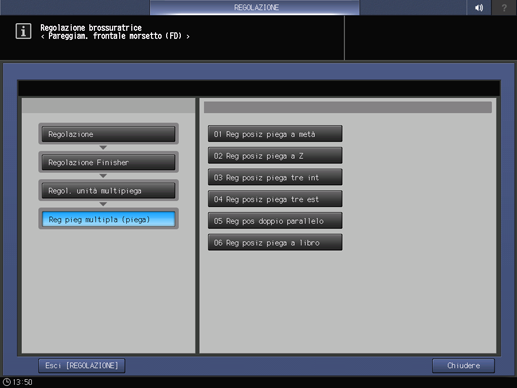

  6. Premere Reg posiz piega tre int nel menu Reg pieg multipla (piega).

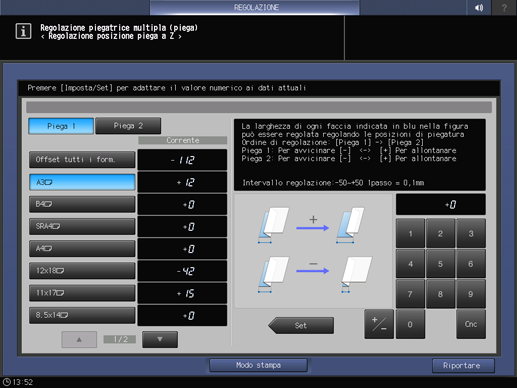

  7. Selezionare il formato carta e premere Piega 1 o Piega 2. Inserire il valore di regolazione e premere Imp.

    Esempio: ridurre la larghezza della Piega 1 per A4 (Orizzontale) di 1 mm.

    Elemento

    Impostazione

    A4 (Orizzontale) - Piega 1

    Riduzione della larghezza della Piega 1 di 1 mm (-10)

    • Premere +/-, 1, 0, e Imp. per inserire [-10]. Questa operazione riduce la dimensione della Piega 1 ("a" nella figura al Punto 1) di 1 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaCon un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  8. Stampare nuovamente l'originale con la piega-3 interna e verificare le posizioni di piegatura.

    Ripetere i punti di cui sopra fino a ottenere le posizioni di piegatura desiderate.
