Regolazione posiz pinzatore

Questa funzione consente di regolare la dimensione pinzatura (posizione) tra due pinzature.

Quale esempio, questa sezione spiega come restringere la dimensione pinzatura di 2 mm nel Finisher FS-532 quando la dimensione pinzatura è 140 mm.

• Significato e scopo della regolazione della posizione pinzatura

  • Quando la dimensione pinzatura (posizione) tra due pinzature è troppo larga o troppo stretta, questa funzione consente di regolare la posizione pinzatura (dimensione pinzatura) specificando il valore desiderato.

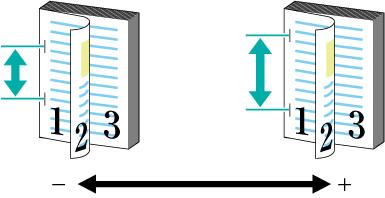

  • I valori negativi restringono la dimensione pinzatura.

  • I valori positivi allargano la dimensione pinzatura.

• Quando eseguire

  • Quando si desidera regolare la dimensione pinzatura (posizione)

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Finisher FS‑532 (unità di finitura)

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

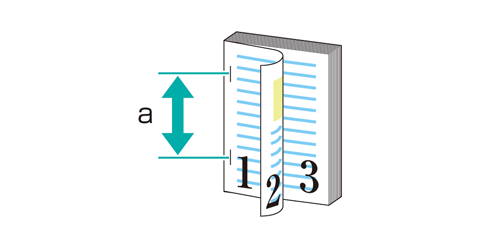

  1. Stampare l'originale e misurare la dimensione pinzatura "a" tra le pinzature per mezzo di un righello.

    In questo esempio, la dimensione pinzatura "a" è ristretta di 2 mm.

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Reg.fin.pinz. nel menu Regolazione Finisher.

  5. Premere Regol.fini.pinz.(princ.) nel menu Reg.fin.pinz.

  6. Premere Regolazione posiz pinzatore nel menu Regol.fini.pinz.(princ).

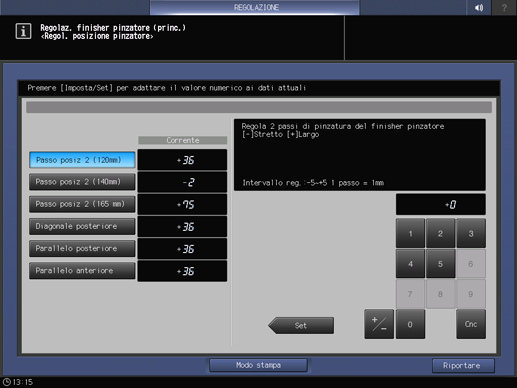

  7. Premere Passo posiz 2 (140 mm). Inserire il valore seguente e premere Imp.

    Esempio: restringere la dimensione pinzatura di Passo posiz 2 (140 mm) 2 mm.

    Elemento

    Impostazione

    Passo posiz 2 (140mm)

    Restringimento di 2 mm (-2)

    • Premere Passo posiz 2 (140mm), +/-, 2, e Imp. per inserire il valore [-2]. La dimensione pinzatura viene ristretta di 2 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  8. Stampare nuovamente l'originale e verificare la dimensione pinzatura.

    Ripetere i punti di cui sopra come necessario.
