Regolazione larghezza carta pinzatore

In caso di disallineamento di una carta pinzatura impostata, regolare la larghezza di allineamento della carta pinzata impostata utilizzando la piastra di regolazione del gruppo pinzatura (larghezza carta pinzata).

Quale esempio, questa sezione spiega come ridurre la larghezza della carta pinzatura di 1 mm.

• Significato e scopo della regolazione della larghezza carta pinzatura

  • In caso di disallineamento nella carta impilata da pinzare, questa funzione consente di regolare la larghezza di allineamento della carta pinzata impostata specificando il valore desiderato.

  • I valori negativi riducono la larghezza.

  • I valori positivi aumentano la larghezza.

• Quando eseguire

  • In caso di disallineamento nella carta impilata da pinzare

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Finisher FS‑532 (unità di finitura)

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

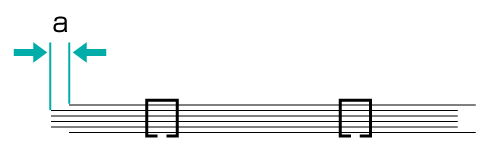

  1. Stampare l'originale e verificare il disallineamento corrente "a" nella pila di carta utilizzando un righello.

    Verificare il disallineamento ("a" di qui seguito) nella pila di carta. Se la larghezza della carta impostata è maggiore della larghezza effettiva della carta, si verificherà un disallineamento.

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

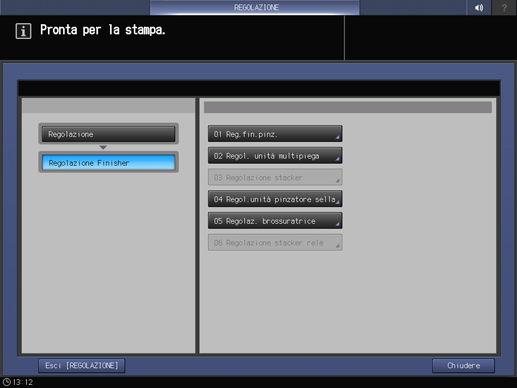

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Reg.fin.pinz. nel menu Regolazione Finisher.

  5. Premere Regol.fini.pinz.(princ.) nel menu Reg.fin.pinz.

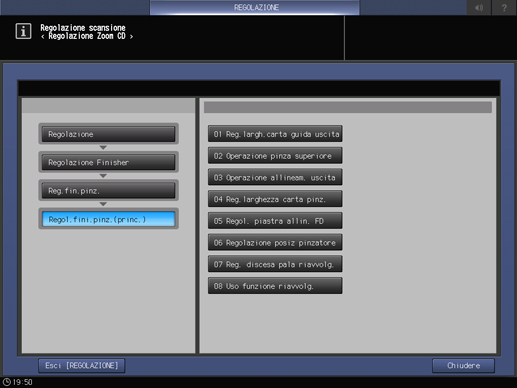

  6. Premere Reg larghezza carta pinz. nel menu Regol.fini.pinz.(princ).

  7. Premere il formato della carta da regolare. Inserire il valore di regolazione e premere Imp.

    Esempio: restringere la larghezza della carta pinzatura per Offset tutti i form. (tutti i formati carta) di 1 mm.

    Elemento

    Impostazione

    Offset tutti i form.

    Restringimento di 1 mm (-10)

    • Premere Offset tutti i form., +/-, 1, 0 , e Imp. per inserire il valore [-10]. La larghezza carta pinzatura viene ristretta di 1 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaCon un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  8. Stampare nuovamente l'originale e verificare la larghezza carta pinzatura per accertare il disallineamento.

    Ripetere i punti di cui sopra come necessario.
