Regolazione dell'inclinazione delle posizioni di foratura

È possibile regolare la deformazione carta (la quantità di ciclo di carta) del rullo di registrazione per regolare l'inclinazione della posizione di foratura.

Quale esempio, questa sezione spiega come ridurre la deformazione della carta del rullo di registrazione e regolare l'inclinazione della posizione di foratura utilizzando il Finisher FS-532 dotato del Kit di Foratura PK-522.

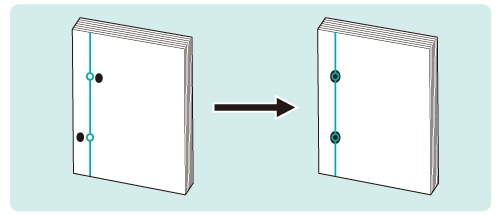

• Significato e scopo della regolazione dell'inclinazione della posizione di foratura

  • Quando la posizione di foratura è inclinata, questa funzione consente di regolare l'inclinazione della posizione di foratura specificando il valore del ciclo di carta del rullo di registrazione.

  • I valori negativi riducono la deformazione della carta per regolare l'inclinazione.

  • I valori positivi aumentano la deformazione della carta per regolare l'inclinazione.

• Quando eseguire

  • Quando la posizione di foratura è inclinata

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Finisher FS-532 dotato del Kit di Foratura PK-522

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

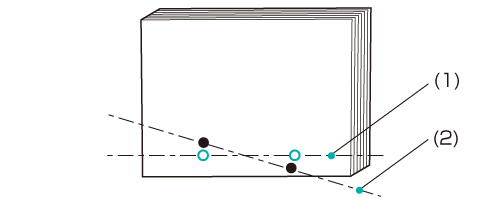

  1. Verificare l'inclinazione della posizione di foratura desiderata (1) e la posizione di foratura corrente (2).

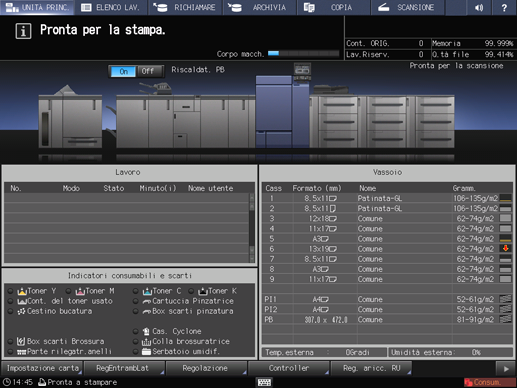

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

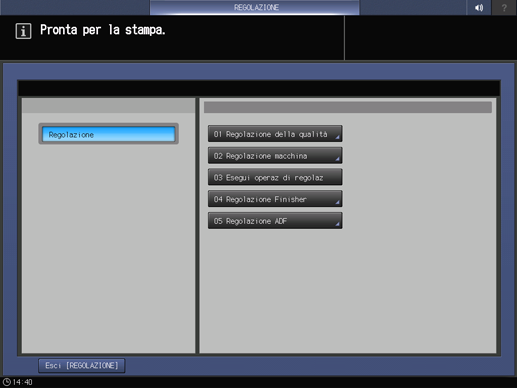

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

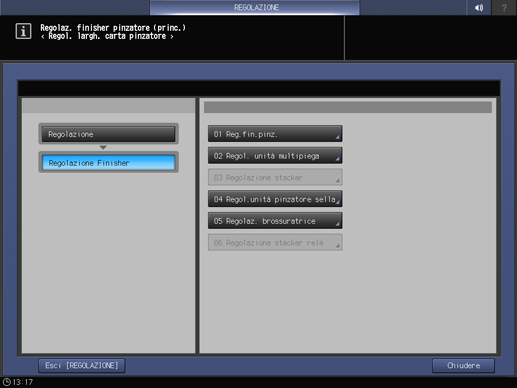

  4. Premere Reg.fin.pinz. nel menu Regolazione Finisher.

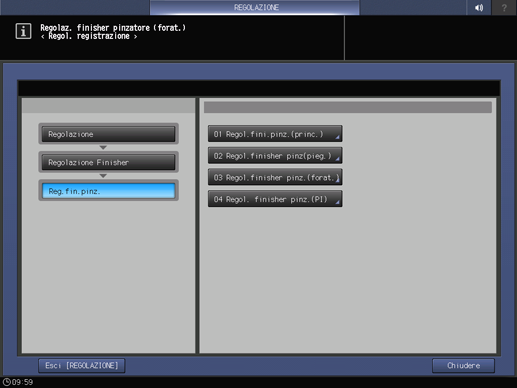

  5. Premere Regol.finisher pinz.(forat.) nel menu Reg.fin.pinz.

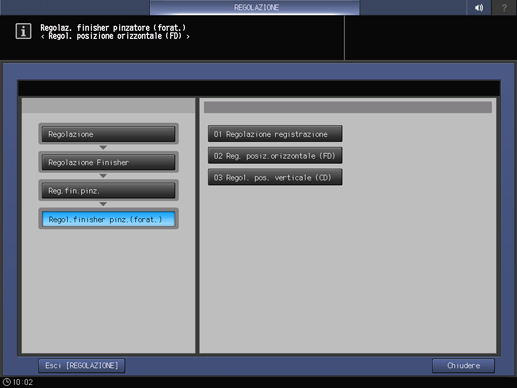

  6. Premere Regolazione registrazione nella Regol.finisher pinz.(forat.).

  7. Inserire il valore di regolazione e premere Imp.

    Esempio: ridurre la deformazione carta (la quantità di ciclo di carta) del rullo di registrazione di 2,5 mm per regolare l'inclinazione della posizione di foratura.

    Elemento

    Impostazione

    Dati correnti

    Riduzione della quantità di ciclo di carta del rullo di registrazione di 2,5 mm (-25)

    • Premere +/-, 2, 5 e Imp. per inserire il valore -25. La deformazione della carta del rullo di registrazione diminuisce di 2,5 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  8. Stampare nuovamente l'originale e verificare l'inclinazione della posizione della foratura.

    Ripetere i punti di cui sopra fino a ottenere la posizione del foro desiderata. L'aumento o diminuzione della quantità del ciclo di carta consente di regolare l'inclinazione della posizione di foratura.
