Regolaz passo pinzatura

È possibile regolare la dimensione pinzatura.

Quale esempio, qui di seguito è spiegato come regolare la dimensione pinzatura per allargare larghezza pinzatura finita di 4 mm.

• Significato e scopo della regolazione della posizione della dimensione pinzatura

  • Quando la dimensione pinzatura della cucitura a sella è troppo stretta o troppo larga, questa funzione consente di regolare la dimensione pinzatura specificando il valore desiderato.

  • I valori negativi restringono la dimensione pinzatura.

  • I valori positivi allargano la dimensione pinzatura.

• Quando eseguire

  • Quando la dimensione pinzatura della cucitura a sella è troppo stretta o troppo larga

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Pinzatrice a sella SD‑506

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

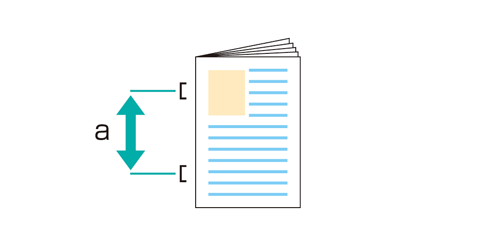

  1. Verificare la larghezza della pinzatura corrente "a" utilizzando un righello.

    • spiegazione aggiuntivaLe posizioni standard della larghezza pinzatura sono predefinite per ogni formato carta.

    • spiegazione aggiuntivaPer A3 Orizzontale, la larghezza pinzatura è 148,5 mm (larghezza verticale 297 mm divisa per 2).

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regol.unità pinzatore sella nel menu Regolazione Finisher.

  5. Premere Regolaz passo pinzatura nel menu Regol.unità pinzatore sella.

  6. Premere il formato della carta da regolare. Inserire il valore di regolazione e premere Imp.

    Esempio: allargare la dimensione pinzatura di 4 mm per A3 Orizzontale.

    Elemento

    Impostazione

    A3 Orizzontale

    +4 mm (+4)

    • Premere 4 e Imp. per inserire il valore [+4]. La dimensione pinzatura viene allargata di 4 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.

    • spiegazione aggiuntivaCon un formato carta specifico selezionato, il valore impostato diventa la somma del valore inserito e del valore specificato in precedenza per Offset tutti i form.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  7. Stampare nuovamente l'originale e verificare la dimensione pinzatura.

    Ripetere i punti di cui sopra fino a ottenere le posizioni di pinzatura desiderate.
