Inserire il valore di misurazione dopo aver stampato un grafico e misurato i punti di misurazione con la scala.
Poiché le posizioni di entrambi i lati possono essere regolate inserendo solo i valori di misurazione, questa regolazione è utile per la stampa fronte-retro con un nuovo tipo di carta o quando la quantità di disallineamento tra entrambi i lati è sconosciuta dopo aver cambiato la carta nel vassoio.

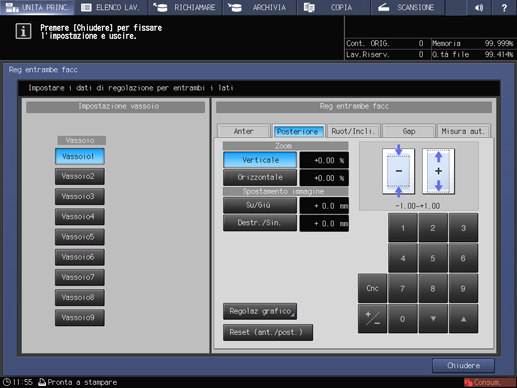

Premere RegEntrambLat nella schermata MACCHINA.
Selezionare il vassoio in cui è stata impostata la carta da regolare.
Premere Anter, quindi premere Regolaz grafico.
Cliccare su Modo stampa.
Premere Avvio sul pannello di controllo.
È stampato un grafico di prova.
Premere Uscita Stampa.
Misurare la lunghezza linea di ogni punto da [1] a [8] nel grafico stampato.
spiegazione aggiuntivaLa figura mostra un esempio in cui sono misurati [1] e [5].
spiegazione aggiuntivaÈ possibile inserire un valore in incrementi di 0,1 mm.
spiegazione aggiuntivaAccertarsi di prendere nota delle lunghezze di misurazione.

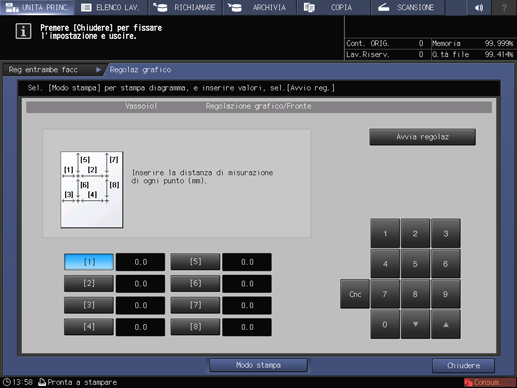

Premere il numero di ogni punto e usare il tastierino numerico del pannello a sfioramento o downup per inserire la lunghezza misurata.
spiegazione aggiuntivaPremere Cnc per resettare il valore.
Per avviare la regolazione, premere Avvia regolaz.
spiegazione aggiuntivaNel passo successivo, regolare il lato posteriore.
Premere Posteriore, quindi premere Regolaz grafico.
Cliccare su Modo stampa.
Premere Avvio sul pannello di controllo.
È stampato un grafico di prova.
spiegazione aggiuntivaIl contrassegno è stampato sul lato anteriore <Anteriore> in modo da poter riconoscere quale vassoio emette il grafico. Per informazioni dettagliate, fare riferimento a Grafico.
Premere Uscita Stampa.
Misurare il disallineamento tra da [1] a [4] sul lato posteriore <Posteriore> e
sul lato anteriore <Anteriore> del grafico stampato.

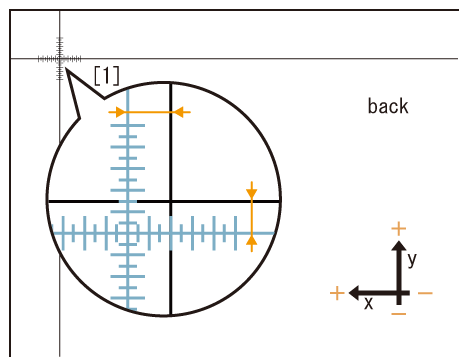

spiegazione aggiuntivaLa figura mostra un esempio per misurare [1]. La risoluzione di scala è 0,5 mm.
spiegazione aggiuntivaIl nero della figura indica il lato anteriore, e il blu
indica il lato posteriore.
spiegazione aggiuntivaMisurare le direzioni X e Y per verificare il disallineamento della posizione di stampa.
spiegazione aggiuntivaÈ possibile inserire un valore in incrementi di 0,1 mm.
spiegazione aggiuntivaAccertarsi di prendere nota dei valori di misurazione.
spiegazione aggiuntivaPer esempio, quando di [1] è disallineato verso sinistra (lato più della direzione X) di 2,0 mm e verso il basso (lato meno della direzione Y) di 1,5 mm dal quello del lato anteriore come mostrato in figura, premere nell'ordine di 20+/- e inserire -2,0 per correggere e spostare verso destra (lato meno della direzione X) la linea blu sul lato posteriore di 2,0 mm nella direzione X. Premere anche nell'ordine di 15 e inserire +1,5 per correggere e spostare verso l'alto (lato più della direzione Y) di 1,5 mm nella direzione Y.

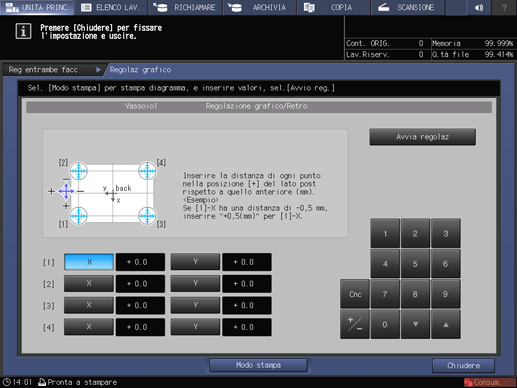

Premere X o Y di ogni punto, e usare il tastierino numerico del pannello a sfioramento o downup per inserire il valore di misurazione.
spiegazione aggiuntivaSe la posizione di stampa è disallineata verso destra o verso il basso (lato meno), inserire un valore positivo. Se è disallineata verso sinistra o verso l'alto (lato più), inserire un valore negativo.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Cnc per resettare il valore.
Per avviare la regolazione, premere Avvia regolaz.
Cliccare su Chiudere.
Ora la Regolaz grafico è giunta al termine.
spiegazione aggiuntivaPer la regolazione fine, eseguire Regolazione [zoom]/[spostamento immagine].
