Regolazione avanzata del controller (G7)
Descrizione generale
Oltre alla normale regolazione del controller (fare riferimento a Controller di calibrazione), misurare l'accuratezza e verificare il risultato di Eseguire di nuovo la taratura (bilanciamento del grigio) come necessario. Sulla base dei valori dello stato standard del colore grigio, eseguire la regolazione controller avanzata (G7) come necessario.
• Significato e scopo della regolazione del controller avanzata
Mentre la normale regolazione del controller (fare riferimento a Controller di calibrazione) regola la densità di stampa dei colori C, M, Y, e K, la regolazione avanzata del controller utilizza colori primari (C, M, Y e K) come una curva monodimensionale e regola il bilanciamento del grigio per un'accuratezza avanzata della riproduzione colore. Per informazioni dettagliate, fare riferimento a Cosa è la regolazione?.
Exact Color è l'impostazione predefinita in Color Centro. Quando Color Centro è impostato su Exact Color, la regolazione G7 non può essere aggiunta e usata fianco a fianco. Quando si desidera cambiare Exact Color nella regolazione G7, contattare l'addetto all'assistenza.
• Quando eseguire
In qualsiasi momento (se il risultato di misurazione dell'accuratezza ha presentato un valore ΔCh maggiore (differenza colore), ecc., del valore preferito)
• Ambiente previsto
Sistema operativo | Windows 7 |
Applicazione | Color Centro 2.1 |
Controller immagine | Controller immagine IC-604 |
Controllo densità colore | No |
Strumento | i1Pro |
Tipo di carta/spessore | Patin-GL (A3), 128 g/m2/33 lb Bond |
*La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema e la versione/revisione dell'applicazione.
•Workflow
Misurazione dell'accuratezza della calibrazione e verifica dei risultati
Esecuzione della calibrazione G7
• Precauzioni
Per riprodurre colori stabili, eseguire le altre regolazioni sulla qualità immagine come necessario, come quando si cambia schermata o carta o quando il tono è importante. Per informazioni dettagliate, fare riferimento a Regolazione della qualità immagine con il Controller immagine.
Se né la funzione G7, né Regolazione della qualità immagine con il Controller immaginemigliora la stabilità del colore, la creazione di un profilo potrebbe aiutare a risolvere il problema.
Misurare l'accuratezza della regolazione e verificare i risultati
Dopo l'esecuzione della regolazione del controller, misurare l'accuratezza di regolazione.
Dopo la misurazione, verificare la densità CMYK, il bilanciamento del grigio, e altri risultati per determinare se è necessaria la regolazione avanzata del controller.
Eseguire la regolazione controller con Color Centro.
spiegazione aggiuntivaPer informazioni dettagliate sulla procedura di regolazione del controller, fare riferimento a Controller di calibrazione.
spiegazione aggiuntivaSe si utilizzano dati di regolazione registrati o dati di regolazione correnti senza eseguire la regolazione, iniziare dal Punto 2.
Nella schermata Calibration Manager, fare clic su Misurazione dell'accuratezza in 2. Regolazione.

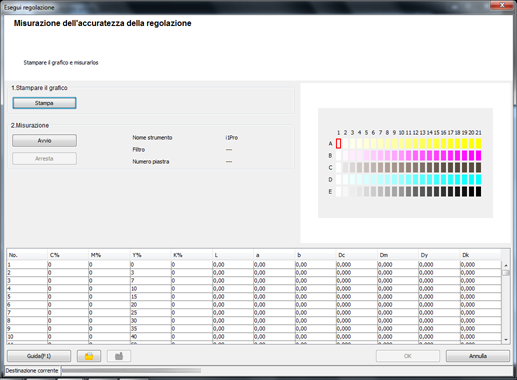

È visualizzata la schermata Misurazione dell'accuratezza della regolazione.
Cliccare su Stampa.
Stampare il grafico colore da misurare utilizzando lo strumento.

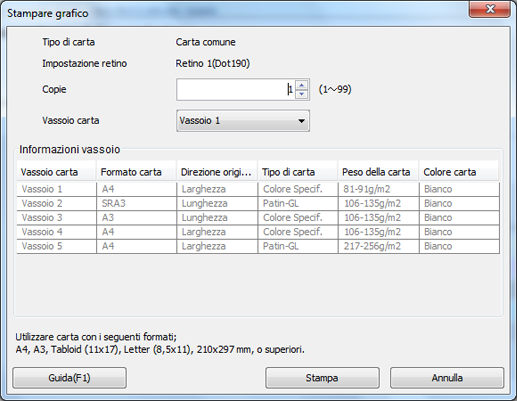

Nella schermata Stampare grafico, impostare le Copie e Vassoio carta. Dopo l'impostazione, fare clic su Stampa.
Esempio:
Elemento
Impostazione
Copie
1
Vassoio carta
Vassoio 1
È stampato un grafico di prova. Nel grafico sono stampate la data di stampa, il numero di set e il No.
Collegare lo strumento al computer e fare clic su Avvio.
Esempio: è collegato l'i1Pro.
spiegazione aggiuntivaInstallare dapprima il driver della periferica dello strumento nel computer. Per informazioni dettagliate, fare riferimento al manuale dello strumento.
La misurazione dell'accuratezza della regolazione è avviata.
Misurare il grafico utilizzando lo strumento.
Per informazioni dettagliate sulla procedura di misurazione del grafico, fare riferimento a Controller di calibrazione.

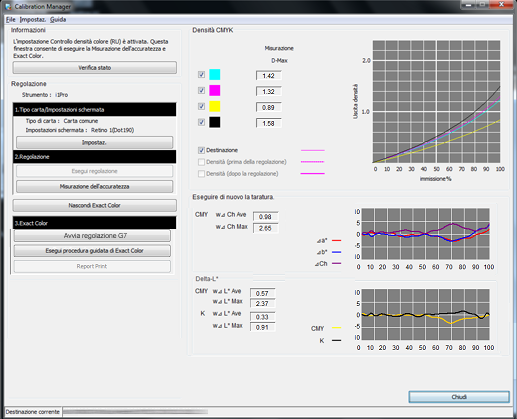

Verificare i risultati della misurazione (densità CMYK e Eseguire di nuovo la taratura) nella schermata Calibration Manager.
Densità CMYK:
Verificare se D-Max (densità massima) in Misurazione rientra nell'intervallo pertinente. Verificare se la Destinazione e Densità (dopo la regolazione) nel grafico sono vicine.
Eseguire di nuovo la taratura.:
Sulla base dei valori Bilanciamento del grigio, Delta-L*, Δa*, Δb* e ΔCh, verificare la riproducibilità del grigio.
spiegazione aggiuntivaVerificare i risultati di misurazione e, se necessario, procedere alla regolazione del controller avanzata (Esecuzione della regolazione G7).
Esecuzione della regolazione G7
Eseguendo la regolazione G7 è possibile applicare la correzione al controller per una maggiore accuratezza della riproduzione del colore.
Nella schermata Calibration Manager, fare clic su Avvia regolazione G7 in 3. Regolazione G7.

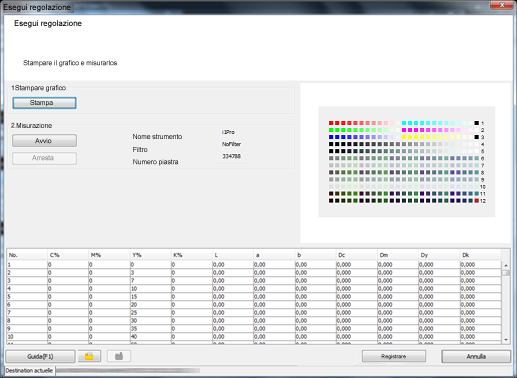

È visualizzata la schermata Avvia regolazione G7.
Cliccare su Stampa.
Stampare il grafico colore da misurare utilizzando lo strumento.
È stampato un grafico di prova.
Fare clic su Avvio.
Misurare il grafico utilizzando lo strumento. Una volta terminata la regolazione del grafico, fare clic su Registrare.
Esempio: la misurazione è eseguita con i1Pro.
spiegazione aggiuntivaRegistrando i dati di regolazione acquisiti nel controller immagine, è possibile applicare tali dati durante la stampa.

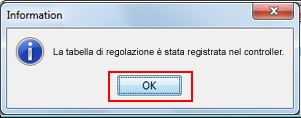

Fare clic su OK nella schermata Informazioni.
La tabella di regolazione è registrata nel controller immagine.
Nella schermata Calibration Manager, fare clic su Misurazione dell'accuratezza in 3. Regolazione G7.

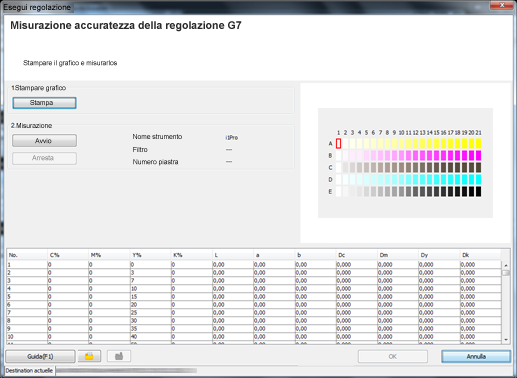

È visualizzata la schermata Misurazione dell'accuratezza della regolazione G7.
Cliccare su Stampa.
Stampare il grafico colore da misurare utilizzando lo strumento.
È stampato un grafico di prova.
Fare clic su Avvio.
Misurare il grafico utilizzando lo strumento. Una volta terminata la regolazione del grafico, fare clic su OK.
spiegazione aggiuntivaQuando i valori di ΔCh e ΔE* non sono standard quale risultato della verifica dell'accuratezza, è visualizzata la finestra di dialogo. È possibile scegliere di ricalcolare e registrare la tabella di regolazione in base all'intervallo di destinazione o registrarla come è nella finestra di dialogo. Quando si ricalcola, è possibile stampare il report sui dati di correzione correnti, prima di eseguire.
spiegazione aggiuntivaQuando si ricalcola, si consiglia di tornare al Punto 6 per misurare l'accuratezza dopo l'esecuzione.
Verificare i risultati della misurazione (densità CMYK e Eseguire di nuovo la taratura) nella schermata Calibration Manager.
Una volta completata la misurazione dell'accuratezza della regolazione, sono visualizzati i risultati della misurazione della densità e Eseguire di nuovo la taratura (bilanciamento del grigio).
Densità CMYK:
Verificare se D-Max (densità massima) in Misurazione rientra nell'intervallo pertinente. Verificare se la Destinazione e Densità (dopo la regolazione) nel grafico sono vicine.
Eseguire di nuovo la taratura:
Sulla base dei valori Bilanciamento del grigio, Delta-L*, Δa*, Δb* e ΔCh, verificare la riproducibilità del grigio.
spiegazione aggiuntivaQuando si fa clic su Stampa report, sono stampati i risultati di misurazione della regolazione G7.
