Regolazione larghezza CD su/giù copertina

In caso di disallineamento dei set corpo e della copertina nella direzione di alimentazione trasversale della carta, regolare la larghezza per ridurre il disallineamento e la curva.

I formati a cui si fa riferimento in questa sezione sono quelli dei corpi di fogli corrispondenti ai formati delle copertine.

Quale esempio, questa sezione spiega come regolare una sporgenza indesiderata di 1 mm dei set corpo dalla cima della carta copertina.

• Significato e scopo della Regolazione larghezza CD su/giù copertina

  • Quando si eseguono libri brossurati, in caso di disallineamento dei set corpo e della copertina nella direzione di alimentazione trasversale della carta, questa funzione consente di regolare la larghezza per ridurre il disallineamento e la curva specificando il valore desiderato.

  • I valori negativi riducono la curva.

  • I valori positivi riducono il disallineamento.

• Quando eseguire

  • Quando i set corpo e la carta copertina per la brossura sono disallineati nella direzione di alimentazione trasversale della carta

• Ambiente previsto

Controller immagine

Controller immagine IC-604

Finisher montato

Brossuratrice PB‑503

* La schermata di esempio può differire dalla schermata effettiva a seconda dell'ambiente di sistema.

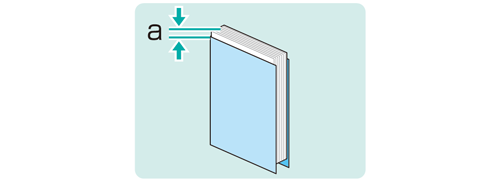

  1. Verificare il disallineamento "a" tra i set corpo e la carta copertina nella direzione di alimentazione trasversale della carta.

  2. Nel pannello a sfioramento del corpo principale, premere Regolazione nella schermata MACCHINA.

  3. Premere Regolazione Finisher nella schermata Menu Regolazione.

  4. Premere Regolaz. brossuratrice nel menu Regolazione Finisher.

  5. Premere Reg. largh. CD su/giù copert nel menu Regolaz. brossuratrice.

  6. Premere Cassetto brossuratrice. Inserire il valore di regolazione e premere Imp.

    Qui in questo esempio la carta copertina è caricata nel Cassetto brossuratrice.

    Esempio: ridurre il disallineamento di 1 mm per A4.

    Elemento

    Impostazione

    Cassetto brossuratrice

    Ridurre il disallineamento di 1 mm (10)

    • Premere 1, 0, e Imp. per inserire il valore [10]. Ciò riduce il disallineamento di 1 mm.

    • spiegazione aggiuntivaPremere il tastierino numerico sullo schermo per impostare il valore.

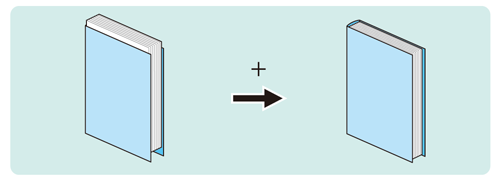

    • spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo. Specificare un valore positivo (più stretto) per ridurre il disallineamento. Specificare un valore negativo (più largo) per ridurre la curva.

    • spiegazione aggiuntivaI valori sono in incrementi di 0,1 mm (1 = 0,1 mm)

    • spiegazione aggiuntivaPremere Eccetto vassoio PB se la carta copertina è caricata in un vassoio diverso da quello della brossuratrice.

    • spiegazione aggiuntivaPremendo Modo stampa si passa alla modalità di stampa, che consente di stampare l'originale.

  7. Stampare nuovamente l'originale nella brossura e verificare l'allineamento tra i set corpo e la carta copertina.

    Ripetere i punti di cui sopra fino a quando non vi è disallineamento tra i set corpo e la carta copertina.
