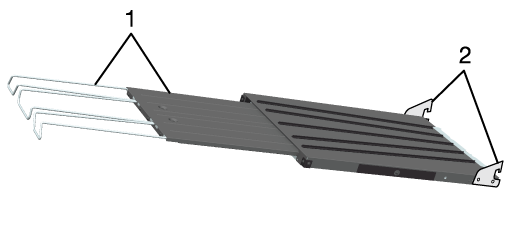

1

Estensione vassoio

Previene la caduta della carta banner dal vassoio di estensione uscita.

2

Staffe (2 posizioni)

Si usa per il collegamento al Vassoio di uscita OT-511.

3

Staffe (ciascuna delle 2 posizioni)

Si usa per il collegamento all'Unità di finitura FS-532 o al Vassoio di uscita OT-512.

4

Staffe (2 posizioni)

Si usa per il collegamento all'Unità relè RU-518m/Unità di rifilatura TU-510.

Name

Unità vassoio di uscita banner MK-761

Unità applicabile

Unità relè RU-518m/Vassoio di uscita OT-511/Unità di rifilatura TU-510/Vassoio di uscita OT-512/Unità di finitura FS-532

Funzione

Stampa su carta banner

Tipo di carta

Normale, Fine, Specifica per colore, Carta patinata lucida, Carta patinata opaca

Formato carta banner

in larghezza da 100 mm a 330,2 mm, in lunghezza da 487,8 mm a 1.300 mm/in larghezza da 3,94" a 13", in lunghezza da 19,2" a 51,18"

La stampa su carta banner con una larghezza inferiore a 279 mm/10,98" potrebbe non essere eseguita accuratamente a seconda delle condizioni ambientali o del tipo di carta utilizzato.

Grammatura carta banner

Da 128 g/m² a 300 g/m²/da 34 lb a 81 lb carta fine

Modalità carta normale

Facciata verso l'alto, solo uscita diretta

Capacità Vassoio

Unità relè RU-518m/Vassoio di uscita OT-511/Unità di rifilatura TU-510:

Carta con lunghezza pari o inferiore a 1.200 mm/47,24" (esclusa carta patinata): 10 fogli

Carta con lunghezza pari o superiore a 1.201 mm/47,28" (esclusa carta patinata): 1 foglio^*1

Carta patinata: 1 foglio^*2

Vassoio di uscita OT-512 o Unità di finitura FS-532:

• Carta di lunghezza da 489 mm a 762 mm/lunghezza da 19,25" a 30"^*3

da 128 g/m² a 135 g/m²/da 34 lb a 36 lb carta fine: 300 fogli

da 136 g/m² a 175 g/m²/da 37 lb a 46 lb carta fine: 230 fogli

da 176 g/m² a 216 g/m²/da 47 lb a 57 lb carta fine: 180 fogli

da 217 g/m² a 256 g/m²/da 58 lb a 68 lb carta fine: 150 fogli

da 257 g/m² a 300 g/m²/da 69 lb a 81 lb carta fine: 120 fogli

• Carta di lunghezza pari o superiore a 763 mm/30,04"^*1*3

da 128 g/m² a 135 g/m²/da 34 lb a 36 lb carta fine: 100 fogli

da 136 g/m² a 175 g/m²/da 37 lb a 46 lb carta fine: 80 fogli

da 176 g/m² a 216 g/m²/da 47 lb a 57 lb carta fine: 60 fogli

217 g/m² a 256 g/m²/58 lb a 68 lb carta fine: 50 fogli

da 257 g/m² a 300 g/m²/da 69 lb a 81 lb carta fine: 40 fogli

*1: con carta di lunghezza pari o superiore a 1.201 mm/47,28", posizionare carta identica sul vassoio.

*2: se nel vassoio viene inserito 1 foglio patinato identico, è possibile impilare fino a 10 fogli.

*3: con carta patinata, posizionare 1 foglio di carta patinata identica nel vassoio.

Dimensioni

Se retratto: 528 mm (L) e 346 mm (P) e 28,5 mm (A)/20,79" (L) e 13,62" (P) e 1,12" (A)

Se esteso: 1.054 mm (L) e 346 mm (P) e 28,5 mm (A)/41,5" (L) e 13,62" (P) e 1,12" (A)

Peso

2,0 kg/4,41 lb
