Unità pinzatore a sella SD-513
Nome e funzione di ciascun componente

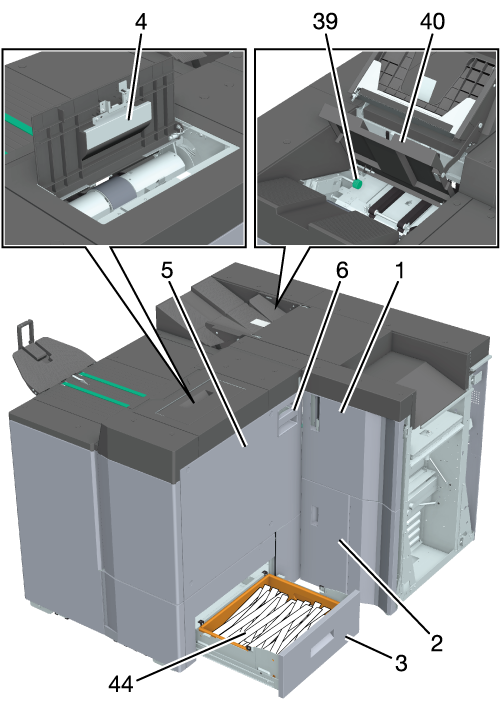

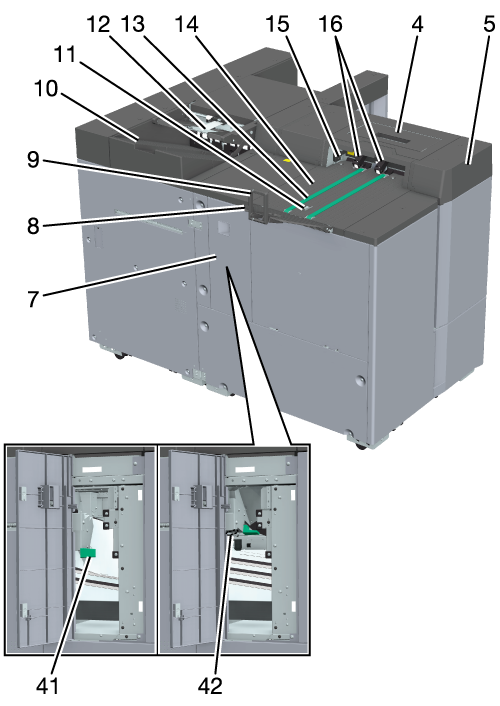

Unità pinzatore a sella SD-513 esterna
No. | Name | Descrizione |
|---|---|---|
1 | Sportello anteriore della pinzatrice a sella | Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta. |
2 | Scatola rifilatura laterale | Quando è montata l'Unità di rifilatura TU-503 opzionale, aprire ed eliminare gli scarti della Scatola rifilatura laterale. |
3 | Vassoio residui rifil | Estrarre per eliminare gli scarti del Box scarti rifilatura. |
4 | Sportello superiore della sezione morsetto | Aprire per rimuovere la carta inceppata nella parte di piegatura e per pulire la Cinghia di convogliamento. |
5 | Sezione morsetto | Aprire questa sezione per eliminare un inceppamento nella sezione di trasporto piega, Sezione Piega & pinza, o nella sezione di piega a metà. Prima della Sezione morsetto, aprire lo Sportello anteriore della pinzatrice a sella. |
6 | Maniglia della sezione morsetto | Quando si apre la Sezione morsetto, afferrare la leva di rilascio della maniglia per aprirla. Quando si chiude la Sezione morsetto, afferrare la leva di rilascio della maniglia per chiuderla. |
7 | Sportello di uscita piegatura | Per eliminare un inceppamento carta nella parte di uscita piegatura, aprire lo sportello e rimuovere la carta. |
8 | Vassoio di estensione per il vassoio di uscita gruppo di lavori | Aprire per espellere la carta sul Vassoio di uscita gruppo di lavori. |
9 | Fermo | Evita che la carta impilata nel Vassoio di uscita gruppo di lavori cada. |
10 | Vassoio secondario (inferiore) | La carta alimentata dal lato destro del sistema viene emessa senza eseguire piegatura e pinzatura, piegatura a metà multipla o piegatura in tre multipla. Inoltre, quando si monta l'Unità di rifilatura TU-503 e l'Unità scanalatura CR-101, espellere anche la carta con rifilatura laterale e la carta scanalata. |
11 | Sensore di rilevamento carta | Rileva la carta trasportata con la Cinghia di convogliamento e impedisce la caduta della carta in uscita. |
12 | Vassoio modalità Piega a 3 multipla | La carta con piegatura a tre viene espulsa. |
13 | Cinghia di convogliamento | Trasporta la carta espulsa sul lato sinistro. |
14 | Vassoio di uscita gruppo di lavori | I fogli con piegatura e pinzatura e piegatura a metà elaborati nel sistema vengono impilati. |
15 | Uscita vassoio di uscita gruppo | I fogli con piegatura e pinzatura e piegatura a metà elaborati nel sistema vengono espulsi. |
16 | Rullo di uscita | L'uscita dei fogli con piegatura e pinzatura e piegatura a metà elaborati nel sistema viene messa in ordine. |

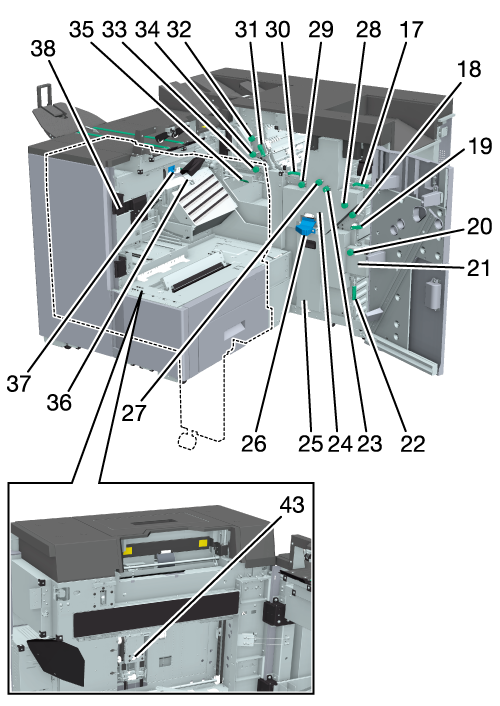

Unità pinzatore a sella SD-513 interna
No. | Name | Descrizione |
|---|---|---|
17 | Leva [SD1] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
18 | Manopola [SD2] | Quando si elimina un inceppamento nell'Unità scanalatura CR-101 o un normale inceppamento, ruotare la manopola per alimentare la carta. |
19 | Leva [SD3] | Quando si elimina un inceppamento o si alimenta la carta nell'Unità scanalatura CR-101, tenere la leva, aprire la guida e rimuovere la carta. |
20 | Manopola [SD4] | Quando si elimina un inceppamento nell'Unità scanalatura CR-101 o un normale inceppamento, ruotare la manopola per alimentare la carta. |
21 | Unità scanalatura CR-101 (opzionale) | Effettua la cordonatura della carta. |
22 | Leva [SD5] | Quando si elimina un inceppamento o si alimenta la carta nell'Unità scanalatura CR-101, tenere la leva, aprire la guida e rimuovere la carta. |
23 | Manopola [SD15] | Quando si elimina un inceppamento carta nell'Unità di rifilatura TU-503, ruotare la manopola in senso orario per alimentare la carta. |
24 | Unità di rifilatura TU-503 (opzionale) | Rifila entrambi bordi della carta. |
25 | Scatola rifilatura laterale | Estrarre per eliminare i residui di taglio. |
26 | Leva di rilascio del blocco scatola rifilatura laterale | Quando si estrae la Scatola rifilatura laterale, tirare per sbloccare. |
27 | Manopola [SD16] | Quando si elimina un inceppamento nell'Unità di rifilatura TU-503, ruotare la manopola in senso antiorario per alimentare la carta. |
28 | Manopola [SD6] | Per eliminare un inceppamento della carta, ruotare la manopola in senso orario per far passare la carta. |
29 | Manopola [SD7] | Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per far passare la carta. |
30 | Leva [SD8] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
31 | Leva [SD9] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
32 | Manopola [SD10] | Per eliminare un inceppamento della carta, ruotare la manopola in senso orario per far passare la carta. |
33 | Manopola [SD11] | Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per far passare la carta. |
34 | Manopola [SD13] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
35 | Leva [SD12] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
36 | Sezione Piega & pinza | Pinza la parte centrale della carta. |
37 | Pinzatrice | Durante l'operazione di piegatura e pinzatura, sono usate 2 o 4 graffette. |
38 | Sezione trasferimento opuscolo | Trasporta la carta (opuscolo) che è stata sottoposta alla piegatura nella Sezione morsetto. |
39 | Manopola [SD14] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
40 | Coperchio vassoio secondario (inferiore) | Aprire per risolvere in caso di inceppamento carta nell'unità del convogliatore piega a tre. |
41 | Leva [SD17] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
42 | Leva [SD18] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
43 | Unità di piegatura FD-504 (opzionale) | L'angolo dorso viene formato per un libretto con Piegatura e pinzatura. |
44 | Box scarti rifilatura | Conserva i residui di rifinitura. |
Specifiche
Name | Unità pinzatore a sella SD-513 | |
Tipo | Sistema di pinzatura a sella | |
Metodo di uscita della carta | Uscita del Vassoio secondario (inferiore) | Espelle sul Vassoio secondario (inferiore) senza elaborazione (quando l'Unità di rifilatura TU-503 e l'Unità scanalatura CR-101 sono montate, viene eseguita l'operazione di rifilatura laterale e scanalatura). |
Convogliatore dritto | Trasporta la carta al dispositivo di post-elaborazione senza elaborazione (quando l'Unità di rifilatura TU-503 e l'Unità scanalatura CR-101 sono montate, viene eseguita l'elaborazione di rifilatura laterale e scanalatura). | |
Piega e Pinza | Dopo l'elaborazione della piegatura e della pinzatura, l'emissione avviene sul Vassoio di uscita gruppo di lavori. | |
Piega e Pinza + Rifilatura | Dopo l'elaborazione di piegatura e pinzatura e la rifilatura dei bordi, l'emissione avviene sul Vassoio di uscita gruppo di lavori. | |
Piega a metà multipla | La piega a metà viene elaborata per uno o più fogli ed espulsa sul Vassoio di uscita gruppo di lavori. | |
Piega a 3 multipla | Un foglio, o un gruppo, viene piegato in tre parti ed espulso sul Vassoio modalità Piega a 3 multipla. | |
Cordonatura | Quando è montata l'Unità scanalatura CR-101, la carta scanalata può essere elaborata per Piegatura e pinzatura/Piega a metà/Piega a tre. Espulsione sul Vassoio secondario (inferiore). | |
Rifilatura laterale | Quando è montata l'Unità di rifilatura TU-503, la carta per la quale sono stati tagliati entrambi i bordi può essere elaborata per Piegatura e pinzatura/Piega a metà/Piega a tre. Espulsione sul Vassoio secondario (inferiore). | |
Formazione dorso quadrato | Quando è montata l'Unità di piegatura FD-504, il retro dell'opuscolo elaborato per Piegatura e pinzatura può essere appiattito. | |
Piegare | Tipo di piegatura | Piega a metà multipla, Piegatura tripla multipla (quando si utilizzano sia cordonatura che rifilatura laterale, la piegatura multipla è rilasciata) |
Formato carta |
Standard: A3 w, B4 w, A4 w, B5 w, Protocollo*, SRA3 w, SRA4 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 7,25 e 10,5 w, 8K w, 16K w Personalizzato: In larghezza da 120 a 331 mm, in lunghezza da 257 a 487,7 mm/in larghezza da 4,72 a 13,03", in lunghezza da 10,12 a 19,2" Carta grande
Standard: A4 w, 8,5 e 11 w | |
Grammatura carta |
| |
Numero massimo di fogli per piegatura multipla |
5 fogli (da 50 g/m2 a 81 g/m2/da 13 lb a 22 lb carta fine) 3 fogli (da 82 g/m2 a 130 g/m2/da 23 lb a 34 lb carta fine) 1 foglio (da 131 g/m2 a 300 g/m2/da 36 lb a 81 lb carta fine)
5 fogli (da 50 g/m2 a 81 g/m2/da 13 lb a 22 lb carta fine) 3 fogli (da 82 g/m2 a 91 g/m2/da 23 lb a 24 lb carta fine)
1 foglio (da 106 g/m2 a 216 g/m2/da 29 lb a 57 lb carta fine) | |
Capacità di carico |
Piegatura 1 foglio: 40 set Piegatura 2 fogli: 20 set Piegatura 3 fogli: 13 set Piegatura 4 fogli: 10 set Piegatura 5 fogli: 8 set (80 g/m2/21 lb carta fine, inclusa funzione di rilevamento completa) | |
Piega & Pinza/Rifilatura | Formato carta | Standard: A3 w, B4 w, A4 w, B5 w, Protocollo*, SRA3 w, SRA4 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 7,25 e 10,5 w, 8K w, 16K w Personalizzato: In larghezza da 120 a 331 mm, in lunghezza da 257 a 487,7 mm/in larghezza da 4,72 a 13,03", in lunghezza da 10,12 a 19,2" Carta grande |
Grammatura carta | Da 50 g/m2 a 300 g/m2/da 13 lb a 81 lb carta fine | |
Posizione pinzatura | Variabile (da 54 mm a 185,5 mm/da 2,13" a 7,3") | |
Fogli massimi per piegatura e pinzatura | Max. 50 fogli (Carta normale, sottile: da 50 g/m2 a 64 g/m2/da 13 lb a 17 lb carta fine) Il numero di fogli massimi per piegatura e pinzatura varia in funzione dello spessore della carta. Per informazioni dettagliate, fare riferimento a Fogli elaborati. | |
Fogli massimi per il taglio | Doppio del numero di fogli massimi per piegatura e pinzatura | |
Capacità di carico | Vassoio di uscita gruppo di lavori
Pinzatura da 2 a 10 fogli: 30 set o più Pinzatura da 11 a 25 fogli: 18 set o più Pinzatura da 26 a 50 fogli: 10 set o più (inclusa funzione di rilevamento completa)
Pinzatura da 5 a 10 fogli: 30 set o più Pinzatura da 11 a 25 fogli: 20 set o più Pinzatura da 26 a 50 fogli: 10 set o più (inclusa funzione di rilevamento completa) Contattare il proprio rappresentante dell'assistenza per ulteriori informazioni sul numero di fogli per la tipologia Fine. Per informazioni dettagliate sul numero massimo di fogli da piegare e pinzare per opuscolo, sulle norme relative al numero di fogli per carta patinata e carta a colori e sul numero di fogli per carta di larghezza inferiore a 182 mm/7,17", fare riferimento a Fogli elaborati. | |
Uscita diretta/Vassoio secondario (inferiore) | Formato carta | Standard: A3 w, B4 w, A4 w/v, B5 w/v, A5 w/v, B6 w, Protocollo*1, Cartolina w*2, SRA3 w, SRA4 w/v, A6 w, 13 e 19 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 9 e 11 v, 7,25 e 10,5 w/v, 8K w, 16K w/v *1: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w. *2: solo in Giappone. Personalizzato: In larghezza da 95 a 331 mm, in lunghezza da 133 a 487,7 mm/in larghezza da 3,74 a 13,03", in lunghezza da 5,24 a 19,2" Carta grande Carta tab (solo bordo con linguetta durante l'uscita) |
Grammatura carta | Uscita diretta: Da 40 g/m2 a 450 g/m2/da 10 lb a 119 lb carta fine Uscita Vassoio secondario (inferiore): Da 40 g/m2 a 350 g/m2/da 10 lb carta fine a 93 lb carta fine Una risma da 49 g/m2/13 lb carta fine o meno non è garantita. *Il tipo di carta è limitato da 351 g/m2 a 450 g/m2/da 94 lb a 119 lb carta fine. | |
Capacità di carico | Altezza impilata (rilevazione tramite sensori, una volta pieno): 30 mm/1,18", 200 fogli (80 g/m2/21 lb carta fine), ca. Piega a Z: 20 fogli (80 g/m2/21 lb carta fine) Piega a metà: 20 fogli (80 g/m2/21 lb carta fine) | |
Dimensioni | Unità singola: 1.241 mm* (L) e 1.431 mm (P) e 1.020 mm (A)/48,86"* (L) e 56,34" (P) e 40,16" (A) *: esclusi 236 mm/9,29" della parte del vassoio opuscoli Unità di controllo posteriore: 1.241 mm (L) e 656 mm (P) e 1.020 mm (A)/48,86" (L) e 25,83" (P) e 40,16" (A) Unità di controllo anteriore: 800 mm (L) e 830 mm (P) e 1.020 mm (A)/31,5" (L) e 32,68" (P) e 40,16" (A) | |
Peso | 337 kg/742,96 lb | |
Alimentazione | In Giappone: AC da 100 a 240 V, 50/60 Hz (alimentato dal cavo di alimentazione) Area in metri: AC 230 V (alimentato dal cavo di alimentazione) Area in pollici: 115 V CA (alimentazione dal cavo di alimentazione) 24 V DC, 5 V (parzialmente alimentato dallo stadio anteriore) | |
Potenza consumata | 350 W | |
Fogli elaborati
- Numero massimo di fogli per piegatura e pinzatura con carta normale/carta fine
Corpo e‑mail | Carta per copertine*1 | ||||
|---|---|---|---|---|---|
Grammatura carta | Direzione della grana | No carta per copertine*2 | Da 52 g/m2 a 216 g/m2/da 14 lb a 57 lb carta fine*2 | Da 217 g/m2 a 256 g/m2/da 58 lb a 68 lb carta fine*2 | Da 257 g/m2 a 300 g/m2/da 69 lb a 81 lb carta fine*2 |
Da 52 g/m2 a 61 g/m2/da 14 lb a 15 lb carta fine | Carta a grana corta | 50 (da 15 a 50) | 45 (da 15 a 45)+ 1 | 40 (da 14 a 40)+ 1 | 40 (da 14 a 40)+ 1 |
Carta a grana lunga | 30 (da 15 a 30) | 29 (da 15 a 29)+ 1 | - | - | |
Da 62 g/m2 a 80 g/m2/da 16 lb a 21 lb carta fine | Carta a grana corta | 35 (da 12 a 35) | 30 (da 12 a 30)+ 1 | 25 (da 11 a 25)+ 1 | 25 (da 11 a 25)+ 1 |
Carta a grana lunga | 30 (da 12 a 30) | 29 (da 12 a 29)+ 1 | - | - | |
Da 81 g/m2 a 91 g/m2/da 22 lb a 24 lb carta fine | Carta a grana corta | 30 (da 11 a 30) | 29 (da 11 a 29)+ 1 | 24 (da 10 a 24)+ 1 | 24 (da 10 a 24)+ 1 |
Carta a grana lunga | - | - | |||
Da 92 g/m2 a 135 g/m2/da 25 lb a 36 lb carta fine | Carta a grana corta | 20 (da 9 a 20) | 19 (da 9 a 19)+ 1 | 19 (da 8 a 19)+ 1 | 14 (da 8 a 14)+ 1 |
Carta a grana lunga | 10 (da 9 a 10) | 9 (solo 9) + 1 | - | - | |
Da 136 g/m2 a 176 g/m2/da 37 lb a 47 lb carta fine | Carta a grana corta | 15 (da 7 a 15) | 14 (da 7 a 14)+ 1 | 14 (da 6 a 14)+ 1 | 9 (da 6 a 9)+ 1 |
Carta a grana lunga | 5 (-) | 4 (-) + 1 | - | - | |
Da 177 g/m2 a 216 g/m2/da 48 lb a 57 lb carta fine | Carta a grana corta | 10 (da 6 a 10) | 9 (da 6 a 9)+ 1 | 9 (da 5 a 9)+ 1 | 4 (solo 4) + 1 |
Carta a grana lunga | - | - | - | - | |
Da 217 g/m2 a 256 g/m2/da 58 lb a 68 lb carta fine | Carta a grana corta | 5 (da 4 a 5) | 4 (solo 4) + 1 | 4 (da 3 a 4)+ 1 | 3 (solo 3) + 1 |
Carta a grana lunga | - | - | - | - | |
Da 257 g/m2 a 300 g/m2/da 69 lb a 81 lb carta fine | Carta a grana corta | 3 (solo 3) | 2 (solo 2) + 1 | 2 (solo 2) + 1 | 2 (solo 2) + 1 |
Carta a grana lunga | - | - | - | - | |
*1: quando si utilizza carta a grana lunga per la carta copertina Tipo di carta: la carta Kent a grana lunga non è consentita. Altri tipi sono consentiti. Quando si utilizza carta a grana lunga, può causare pieghe, increspature o incrinature dell'immagine, anche su carta diversa dalla carta Kent. *2: le restrizioni del numero di fogli in caso di pinzatura a 4 punti sono elencate tra parentesi. | |||||
- Numero massimo di fogli per piegatura e pinzatura con carta patinata/colore specifico
Corpo e‑mail | Carta per copertine*1 | ||||
|---|---|---|---|---|---|
Grammatura carta | Direzione della grana | No carta per copertine*2 | Da 52 g/m2 a 216 g/m2/da 14 lb a 57 lb carta fine*2 | Da 217 g/m2 a 244 g/m2/da 58 lb a 68 lb carta fine*2 | Da 245 g/m2 a 300 g/m2/da 69 lb a 81 lb carta fine*2 |
Da 52 g/m2 a 61 g/m2/da 14 lb a 15 lb carta fine | Carta a grana corta | 30 (da 15 a 30) | 29 (da 15 a 29)+ 1 | 24 (da 14 a 24)+ 1 | 24 (da 14 a 24)+ 1 |
Carta a grana lunga | - | - | |||
Da 62 g/m2 a 80 g/m2/da 16 lb a 21 lb carta fine | Carta a grana corta | 30 (da 12 a 30) | 29 (da 12 a 29)+ 1 | 24 (da 11 a 24)+ 1 | 24 (da 11 a 24)+ 1 |
Carta a grana lunga | - | - | |||
Da 81 g/m2 a 91 g/m2/da 22 lb a 24 lb carta fine | Carta a grana corta | 15 (da 11 a 15) | 14 (da 11 a 14)+ 1 | 14 (da 10 a 14)+ 1 | 9 (da 8 a 9)+ 1 |
Carta a grana lunga | - | - | |||
Da 92 g/m2 a 135 g/m2/da 25 lb a 36 lb carta fine | Carta a grana corta | 10 (da 9 a 10) | 9 (solo 9) + 1 | 9 (da 8 a 9)+ 1 | 4 (-) + 1 |
Carta a grana lunga | - | - | |||
Da 136 g/m2 a 176 g/m2/da 37 lb a 47 lb carta fine | Carta a grana corta | 5 (-) | 4 (-) + 1 | 4 (-) + 1 | - |
Carta a grana lunga | - | - | |||
Da 177 g/m2 a 216 g/m2/da 48 lb a 57 lb carta fine | Carta a grana corta | - | - | - | - |
Carta a grana lunga | - | - | - | - | |
Da 217 g/m2 a 256 g/m2/da 58 lb a 68 lb carta fine | Carta a grana corta | - | - | - | - |
Carta a grana lunga | - | - | - | - | |
Da 257 g/m2 a 300 g/m2/da 69 lb a 81 lb carta fine | Carta a grana corta | - | - | - | - |
Carta a grana lunga | - | - | - | - | |
*1: quando si utilizza carta a grana lunga per la carta copertina Tipo di carta: la carta Kent a grana lunga non è consentita. Altri tipi sono consentiti. Quando si utilizza carta a grana lunga, può causare pieghe, increspature o incrinature dell'immagine, anche su carta diversa dalla carta Kent. *2: le restrizioni del numero di fogli in caso di pinzatura a 4 punti sono elencate tra parentesi. | |||||
- Fogli massimi per piegatura e pinzatura per carta con larghezza inferiore a 182 mm/7,17" (inferiore a B5 w)
Grammatura della carta dell'unità principale | Carta per copertine*1 | ||
|---|---|---|---|
No carta per copertine | Da 50 g/m2 a 216 g/m2/da 13 lb a 57 lb carta fine | Da 217 g/m2 a 300 g/m2/da 58 lb a 81 lb carta fine | |
Da 52 g/m2 a 80 g/m2/da 14 lb a 21 lb carta fine | 16 | 15 + 1 | 15 + 1 |
Da 81 g/m2 a 91 g/m2/da 22 lb a 24 lb carta fine | |||
Da 92 g/m2 a 135 g/m2/da 25 lb a 36 lb carta fine | 8 | 7 + 1 | 3 + 1 |
Da 136 g/m2 a 176 g/m2/da 37 lb a 47 lb carta fine | 4 | 3 + 1 | |
*1: quando si utilizza carta a grana lunga per la carta copertina Tipo di carta: la carta Kent a grana lunga non è consentita. Altri tipi sono consentiti. Quando si utilizza carta a grana lunga, può causare pieghe, increspature o incrinature dell'immagine, anche su carta diversa dalla carta Kent. | |||
