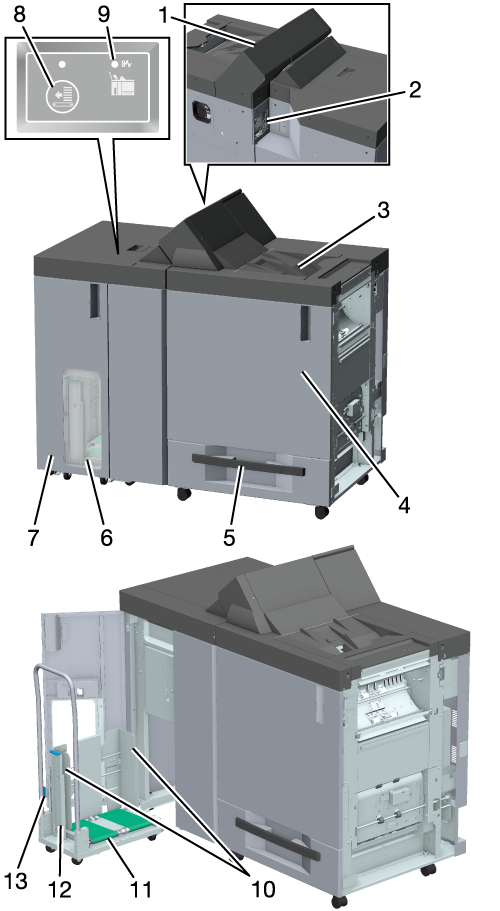

1

Coperchio tramoggia di colla

Aprire questo coperchio durante il rifornimento del pellet di colla.

2

Ventola di scarico

scarica le sostanze di scarto della Brossuratrice PB-503.

3

Vassoio secondario (inferiore)

Espelle la carta senza elaborarla nella Brossuratrice PB-503.

4

Sportello anteriore del vassoio Brossura

Aprire questo sportello per eliminare gli inceppamenti carta o i residui di rifilatura. Quando si apre lo Sportello anteriore del vassoio Brossura, l'unità serbatoio della colla è fissata sul retro.

5

Vassoio copertina

Conserva la copertina di rilegatura.

6

Finestra del vassoio Brossura

Utilizzata per controllare la carta impilata nel vassoio di rilegatura.

Quando la carta è impilata sul lato destro del vassoio di rilegatura, premere il Pulsante alimentazione per far uscire la carta verso il Carrello.

7

Sportello anteriore del vassoio Brossura

Aprire questo sportello quando si rimuove la carta rilegata.

8

Pulsante alimentazione

Premere questo pulsante quando si alimenta la carta rilegata sul Carrello.

9

Indicatore inceppamento carta

Si accende quando si è verificato un inceppamento della carta trasportata dall'unità di finitura della Brossuratrice PB-503.

10

Piastra di trattenimento libro

Posizionare questa piastra lungo la carta rilegata impilata per evitare che cada durante lo spostamento del Carrello.

11

Carrello

Serve per trasportare la carta rilegata dalla Brossuratrice PB-503.

12

Fermo del libro

L'inserimento nel foro di posizionamento dell'arresto opzionale impedisce alla carta di cadere durante lo spostamento del Carrello.

13

Leva piastra di trattenimento del libro

Spostare questa leva per allineare la Piastra di trattenimento libro alla carta.

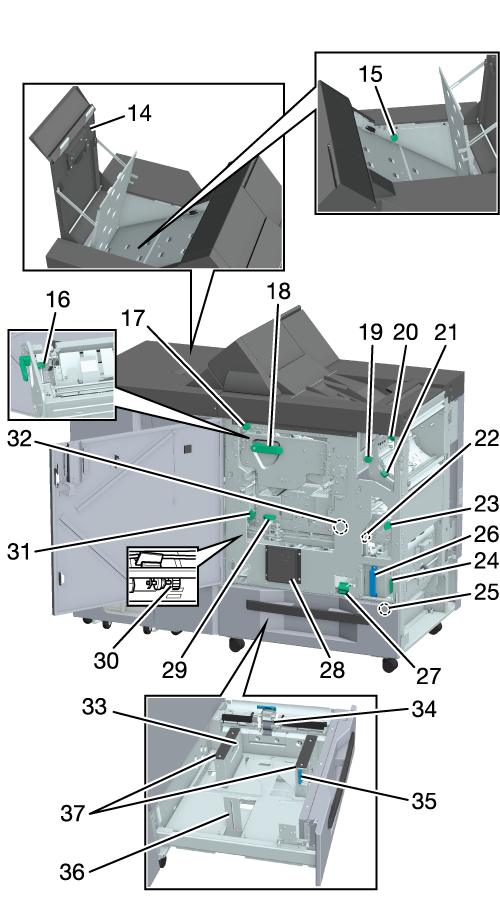

14

Coperchio sezione di trasporto

Aprire questo coperchio per eliminare un inceppamento quando l'Indicatore inceppamento carta si accende.

15

Manopola [PB14]

Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per far passare la carta.

16

Manopola di rilascio impostazione serie di fogli nell'unità morsetto

Quando si rimuove la carta fissata all'unità di serraggio, ruotare la manopola in senso orario.

17

Manopola [PB2]

Quando si elimina un inceppamento carta, ruotare la manopola per alimentare la carta nell'unità di serraggio.

18

Leva [PB7]

Per eliminare la carta inceppata nell'unità di serraggio, spingere questa leva verso il basso ed estrarre la carta.

19

Manopola [PB6]

Quando si elimina un inceppamento, ruotare la manopola per far uscire la carta dal Vassoio secondario (inferiore).

20

Leva [PB3]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

21

Leva [PB1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

22

Leva [PB12]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

23

Leva [PB4]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere il coperchio.

24

Leva [PB5]

Per eliminare un inceppamento, estrarre il Box scarti rifilatura, aprirlo verso sinistra e rimuovere il coperchio.

25

Manopola [PB13]

Per eliminare un inceppamento della carta, ruotare la manopola in senso orario per far passare il coperchio.

26

Box scarti rifilatura

Estrarre questo contenitore per eliminare i residui di rifinitura.

27

Manopola [PB11]

Per eliminare un inceppamento carta, ruotare questa manopola verso l'alto; l'unità di rilegatura si abbassa.

28

Visualizzazione Posizione inceppamento

La posizione dell'inceppamento carta è indicata da una spia a LED.

29

Manopola [PB8]

Per eliminare un inceppamento carta, ruotare la manopola in senso orario e rimuovere il coperchio dall'unità di rilegatura.

30

Manopola rilascio unità rilegatura

Per eliminare un inceppamento carta, ruotare questa manopola verso il basso per rimuovere il coperchio dall'unità di rilegatura che rimane sollevata.

31

Manopola [PB9]

Per eliminare un inceppamento carta, ruotare la manopola in senso orario per rilasciare la piastra di fissaggio del coperchio.

32

Manopola [PB10]

Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per rilasciare la piastra di fissaggio del coperchio.

33

Ugello aria

Soffia aria per impedire di alimentare più volte la stessa copertina.

34

Rullo di alimentazione

Alimenta i fogli nella Brossuratrice PB-503 uno alla volta.

35

Manopola di rilascio blocco

Quando si spostano le Piastre guida, spingere questa manopola all'indietro per sbloccarla.

36

Fermo posteriore

Allineare la guida al lato del bordo posteriore della carta caricata.

37

Piastre guida

Allineare questa guida con entrambi i lati della carta caricata.

Name

Brossuratrice PB-503

Tipo

Brossatura fresata con il sistema di fusione a caldo della console

Funzione

Brossura

Dopo la brossatura fresata automatica, l'espulsione avviene sul Vassoio Brossura.

Vassoio secondario (inferiore)

Espelle sul Vassoio secondario (inferiore) senza elaborare.

Convogliamento relè

Trasporta la carta al dispositivo di post-elaborazione senza elaborarla.

Numero di fogli rilegati

10 - 300 fogli, o spessore entro 30 mm/1,18"

Massimo 150 fogli o spessore fino a 15 mm/0,59" per carta colorata o carta patinata (ML, MO)

Il numero massimo di fogli per la piegatura a Z è di 4 fogli per la stampa duplex e 2 fogli per la stampa su un lato.

Formato carta

Vassoio Brossura

• Corpo e‑mail

Standard: A4 v, B5 v, A5 w/v, 8,5 e 11 v, 5,5 e 8,5 w/v, 16K v

Definito dall'utente: in larghezza da 139 mm a 307 mm, in lunghezza da 210 mm a 221 mm/in larghezza da 5,47" a 12,09", in lunghezza da 8,27" a 8,7"

• Carta copertina

In larghezza da 139 a 307 mm, in lunghezza da 279 a 472 mm/in larghezza da 5,47 a 12,09", in lunghezza da 10,98 a 18,58"

Vassoio secondario (inferiore)

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Protocollo^*2, 8K w, 16K w/v

Personalizzato: in larghezza da 95 mm a 331 mm, in lunghezza da 139 mm a 488 mm/in larghezza da 3,74" a 13,03", in lunghezza da 5,47" a 19,21"

Carta TAB: A4T v, 8,5 e 11T v

*1: solo in Giappone.

*2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Grammatura carta

Vassoio Brossura

Corpo: da 64 g/m² a 105 g/m²/da 17 lb a 28 lb carta fine

Copertina: da 81 g/m² a 216 g/m²/da 22 lb a 57 lb carta fine

Vassoio secondario (inferiore)

Da 40 g/m² a 400 g/m²/da 10 lb a 106 lb carta fine

*Il tipo di carta è limitato da 351 g/m² a 400 g/m²/da 94 lb a 106 lb carta fine.

Tipo di carta

Vassoio Brossura

Corpo: Comune, Fine, Specifico del colore, Patin-ML, Patin-MO

Copertina: Fine, Patinata

Vassoio secondario (inferiore)

Tutti i tipi di carta utilizzati nella macchina

Capacità Vassoio

Vassoio copertina

1.000 fogli (82 g/m²/23 lb carta fine),

500 fogli (216 g/m²/57 lb carta fine),

Vassoio Brossura

Per libretti con spessore massimo di 30 mm/1,18" (ca. 300 fogli), 11 libretti e 2 colonne (equivalente a ca. 6.600 fogli). La capacità impostata è la seguente, in base al numero di fogli nel corpo. Libretto da 10 a 30 fogli: 50 set, libretto da 31 a 150 fogli: 35 set o fino al rilevamento massimo, libretto da 151 a 300 fogli: fino al rilevamento massimo

Vassoio secondario (inferiore)

Ca. 200 fogli (80 g/m²/21 lb carta fine) (incluso rilevamento completo)

Taglio della copertina

Selezionare se includere o meno il taglio.

Tempo di riscaldamento

circa 20 minuti

Dimensioni

1.360 mm (L) e 708 mm (P) e 1.223 mm (A)/53,54" (L) e 27,87" (P) e 48,15" (A)

Peso

Circa 270 kg/595,25 lb

Alimentazione

In Giappone: AC 100 V, 50/60 Hz (alimentato dal cavo di alimentazione)

Area in metri: AC 230 V, 50 Hz (alimentato dal cavo di alimentazione)

Area in pollici: AC 120 V, 60 Hz (alimentato dal cavo di alimentazione)

24 V DC, 5 V (parzialmente alimentato dallo stadio anteriore)

Consumo massimo di energia elettrica

1.000 W o meno
