Unità Intelligent Quality Care IQ-501
Nome e funzione di ciascun componente
No. | Name | Descrizione |
|---|---|---|

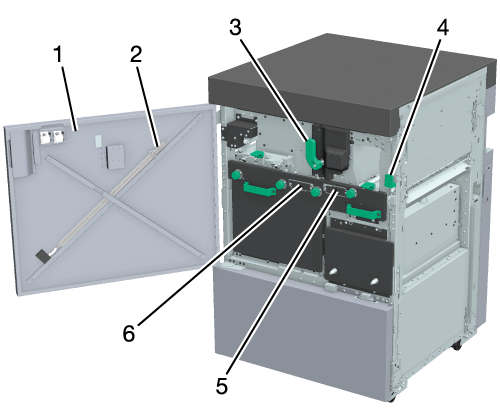

1 | Sportello anteriore dell'Unità Intelligent Quality Care | Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta. |
2 | Pulizia della barra | Pulisce lo Scanner in linea. |
3 | Leva [IQ7] | Per eliminare un inceppamento carta, tenere la leva ed estrarre la sezione di trasporto orizzontale. Quindi, rimuovere la carta. |
4 | Leva [IQ1] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
5 | Scanner in linea1 | Leggere la superficie inferiore della carta convogliata. |
6 | Scanner in linea2 | Leggere la superficie superiore della carta convogliata. |

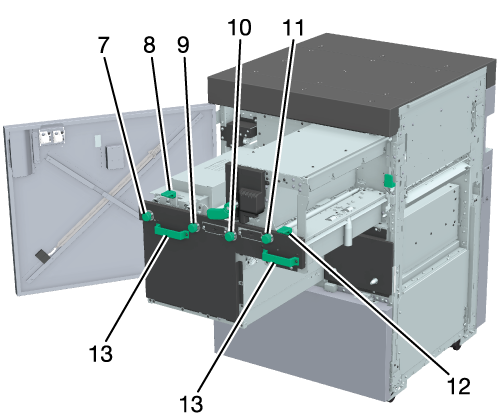

7 | Manopola [IQ6] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
8 | Leva [IQ9] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
9 | Manopola [IQ5] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
10 | Manopola [IQ4] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
11 | Manopola [IQ3] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
12 | Leva [IQ2] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
13 | Maniglia [IQ8] | Tirare verso l'esterno per eliminare un inceppamento. |

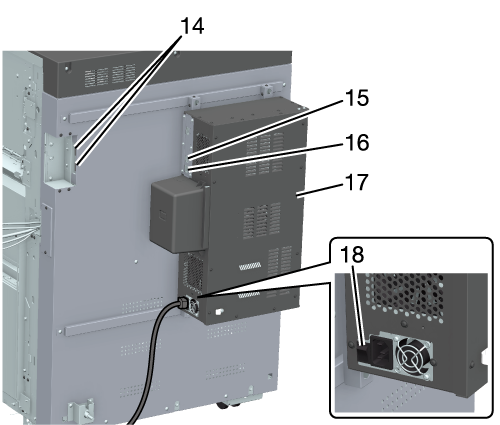

14 | Porta di connessione dell'unità di ispezione automatica | Si usa per il montaggio di tutte le Unità ispezione automatica UK-301. |
15 | Porta USB (USB 3.0 tipo A e 2) | Si usa quando si collegano supporti di memoria esterni (memoria USB, disco rigido USB). Porta USB (USB 3.0 tipo A e 2) supporta solo dispositivi a basso consumo. Fornire un'alimentazione di energia elettrica esterna per i dispositivi che richiedono una grande quantità di alimentazione elettrica. |
16 | Porta di rete (10Base-T, 100Base-TX, 1000Base-T) | Collegare il cavo Ethernet e utilizzare Web Utilities dell'Unità ispezione automatica UK-301. |
17 | Unità ispezione automatica UK-301 (opzionale) | Opzioni richieste quando si utilizza l'Unità relè RU-702. |
18 | Interruttore alimentazione | Attiva/disattiva l'alimentazione dell'Unità ispezione automatica UK-301. |
Specifiche
Name | Unità Intelligent Quality Care IQ-501 |
Tipo | Dispositivo di correzione lettura immagine automatica |
Funzione | Scanner in linea a lettura fronte/retro a 1 percorso + spettrofotometro |
Formato carta | In larghezza da 95 a 331 mm, in lunghezza da 139 a 1.300 mm/in larghezza da 3,74 a 13,03", in lunghezza da 5,47 a 51,18" |
Grammatura carta | Da 40 g/m2 a 450 g/m2/da 10 lb a 119 lb carta fine |
Dimensioni | 663 mm (L) e 696 mm (P) e 1.020 mm (A)/26,1" (L) e 27,4" (P) e 40,16" (A) |
Peso | Circa 184 kg/405,65 lb |
Alimentazione | 100-240 V CA, 50/60 Hz (dal cavo di alimentazione) 24 V DC, 5 V (parzialmente alimentato dallo stadio anteriore) |
Consumo massimo di energia elettrica | 700 W o meno (incluse opzioni di collegamento stadio successivo) |
