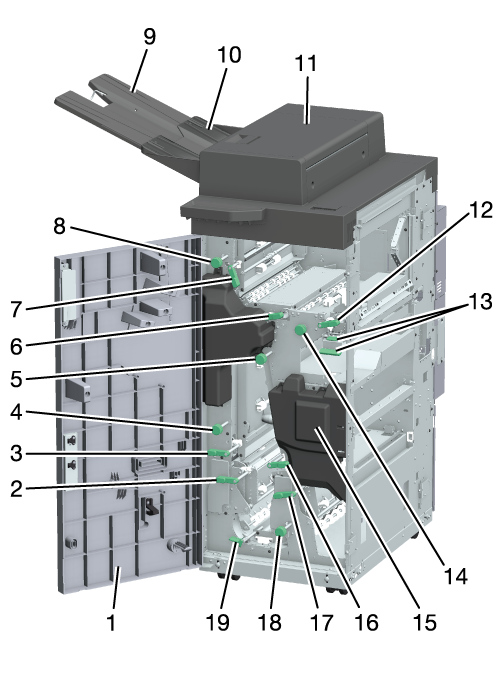

1

Sportello anteriore unità di relè

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

2

Leva [RU12]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

3

Leva [RU13]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

4

Manopola [RU14]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

5

Manopola [RU7]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

6

Leva [RU4]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

7

Leva [RU5]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

8

Manopola [RU6]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

9

Estensione vassoio scarti

Estrarre durante l'ispezione automatica di carta di grande formato.

10

Vassoio scarti

Espelle la carta in uscita che non soddisfa lo standard.

11

Coperchio superiore

Per eliminare un inceppamento della carta, aprire il coperchio e rimuovere la carta.

12

Leva [RU1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

13

Leva [RU2]

Per eliminare un inceppamento della carta, premere la leva, aprire la guida e rimuovere la carta.

14

Manopola [RU3]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

15

Visualizzazione Posizione inceppamento

La posizione dell'inceppamento carta è indicata da una spia a LED.

16

Leva [RU8]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

17

Leva [RU9]

Per eliminare un inceppamento carta, estrarre la leva verso l'alto, aprire la guida e rimuovere la carta.

18

Manopola [RU10]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

19

Leva [RU11]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

Name

Unità relè RU-702

Tipo

Unità convogliamento relè con vassoio scarti

Funzione

Convogliatore dritto

Fornisce un trasporto accelerato alla velocità lineare di base post-elaborazione.

Alimentazione carta per l'ispezione automatica

Determina i difetti dell'immagine durante il trasporto del percorso di alimentazione della carta per l'ispezione automatica.

Emissione al vassoio di espulsione

Emette la carta rilevata come anomala nell'ispezione automatica sul Vassoio scarti.

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Protocollo^*2, 8K w, 16K w/v

Personalizzato:

Convogliatore dritto

In larghezza da 95 a 330,2 mm, in lunghezza da 139 a 1.300 mm/in larghezza da 3,74 a 13", in lunghezza da 5,47 a 51,18"

Uscita vassoio scarti/Percorso di alimentazione carta per ispezione automatica

In larghezza da 95 a 330,2 mm, in lunghezza da 139 a 487,7 mm/in larghezza da 3,74 a 13", in lunghezza da 5,47 a 19,2"

Carta TAB: A4T w/v, 8,5 e 11T w/v

*1: solo in Giappone.

*2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Tipo di carta

Carta consigliata per la macchina

Grammatura carta

Da 40 g/m² a 450 g/m²/da 10 lb a 119 lb carta fine

Capacità del vassoio (Vassoio scarti)

100 fogli (80 g/m²/21 lb carta fine, altezza risma 20 mm/0,79")

*Una risma da 49 g/m²/13 lb carta fine o meno non è garantita.

Dimensioni

410 mm (L) e 720,6 mm (P) e 1.135 mm (A)/16,14" (L) e 28,37" (P) e 44,69" (A)

*Vassoio di uscita, esclusa la sporgenza. Compreso il condotto.

Peso

Circa 85 kg/187,39 lb

Alimentazione

da 100 a 240 V AC, 50/60 Hz (dal cavo di alimentazione)

24 V CC, 5 V (fornita dallo stadio anteriore)

24 V CC, 5 V (fornita dallo stadio successivo)

Consumo massimo di energia elettrica

600 W o meno (incluse opzioni di collegamento stadio successivo)
