Unità di grande capacità LU-202m

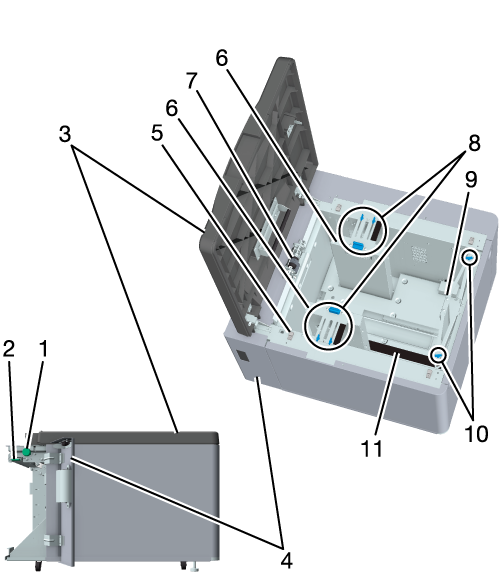

Nome e funzione di ciascun componente
No. | Name | Descrizione |
|---|---|---|
1 | Manopola [LC1] | Per eliminare un inceppamento della carta, ruotare la manopola in senso orario per far passare la carta. |
2 | Leva [LC2] | Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta. |
3 | Sportello superiore | Aprire quando si alimenta la carta o si elimina un inceppamento della carta. |
4 | Sportello sinistro | Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta. |
5 | Pulsante di abbassamento piastra inferiore vassoio | Quando si alimenta la carta, premere per far scendere la Piastra inferiore cassetto. |
6 | Guide laterali (2 posizioni) | Blocca la parte laterale della carta impostata. |
7 | Rullo di alimentazione | Inserire la carta nella macchina. |
8 | Manopole guide laterali (ciascuna delle 2 posizioni) | Girare per spostare o fissare in posizione le Guide laterali. |
9 | Guida posteriore | Blocca il lato posteriore della carta da caricare. |
10 | Manopola guida posteriore | Girare per spostare o fissare in posizione le Guida posteriore. |
11 | Piastra inferiore cassetto | Si solleva quando viene utilizzata più carta. Premere il Pulsante di abbassamento piastra inferiore vassoio per abbassare la piastra. |
Specifiche
Name | Unità di grande capacità LU-202m |
Tipo | L'Unità di grande capacità installata sulla macchina |
Capacità di alimentazione | 2.500 fogli (80 g/m2/21 lb carta fine, altezza risma 275 mm/10,83") |
Formato carta | Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, Cartolina w*, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 8K w, 16K v Personalizzato: in larghezza da 210 mm a 330,2 mm, in lunghezza da 182 mm a 487,7 mm/in larghezza da 8,27" a 13", in lunghezza da 7,17" a 19,2" Carta TAB: A4T v, 8,5 e 11T v *: il Kit di montaggio MK-746 opzionale è necessario per caricare le cartoline. La carta della serie B è configurata sul formato standard JIS o ISO per impostazione predefinita. Questa impostazione varia in funzione della regione di spedizione. Per la commutazione JIS/ISO, contattare l'addetto all'assistenza. Le dimensioni fisse rilevabili possono essere modificate. Inoltre, è possibile selezionare l'uso del formato K sulla schermata [Utilità] ed è possibile rilevare il formato K. Per informazioni dettagliate, fare riferimento a [Formato K]. |
Tipo di carta | Normale, Fine, Specifica per colore, Carta patinata lucida, Carta patinata opaca, Cartolina, Carta tab, Tramata *Per l'alimentazione di carta patinata è necessario il Riscaldatore umidificatore HT-503 |
Grammatura carta | Da 52 g/m2 a 300 g/m2/da 14 lb a 81 lb carta fine |
Dimensioni | 710 mm (L) e 639 mm (P) e 477 mm (A)/27,95" (L) e 25,16" (P) e 18,78" (A) |
Peso | Circa 42 kg/92,59 lb |
Alimentazione | Fornita dalla macchina |
Consumo massimo di energia elettrica | C.c. (alimentato dalla macchina): 40 W o meno CA (dalla macchina): 40 W o meno in caso di riscaldatore notturno CA (dalla macchina): 290 W o meno in caso di Riscaldatore umidificatore HT-503 |
