Stacker ad alta capacità LS-507

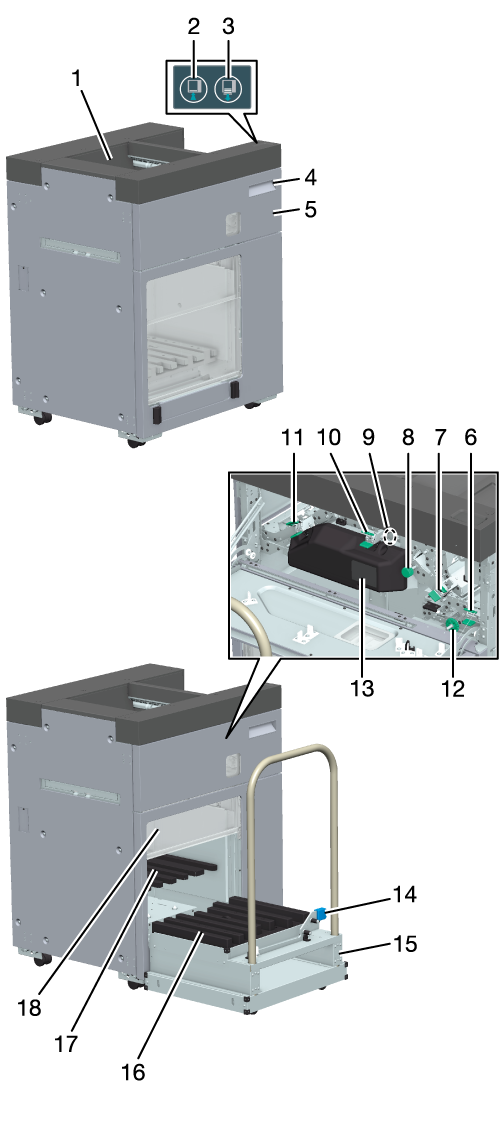

Nome e funzione di ciascun componente
No. | Name | Descrizione |
|---|---|---|
1 | Vassoio secondario (inferiore) | Espelle la carta senza offset. |
2 | Pulsante memoria | Premere per alloggiare il Vassoio di uscita. |
3 | Pulsante espulsione | Premere per rimuovere la carta nel Vassoio stacker. |
4 | Maniglia sportello superiore | Utilizzata per aprire lo Sportello superiore. |
5 | Sportello superiore | Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta. |
6 | Leva [LS1] | Per eliminare un inceppamento carta, tenere la leva, aprire il coperchio e rimuovere la carta. |
7 | Leva [LS2] | Per eliminare un inceppamento carta, tenere la leva, aprire il coperchio e rimuovere la carta. |
8 | Manopola [LS3] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
9 | Manopola [LS4] | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
10 | Leva [LS5] | Per eliminare un inceppamento carta, tenere la leva, aprire il coperchio e rimuovere la carta. |
11 | Leva [LS6] | Per eliminare un inceppamento carta, tenere la leva, aprire il coperchio e rimuovere la carta. |
12 | Manopola | Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta. |
13 | Visualizzazione Posizione inceppamento | La posizione dell'inceppamento carta è indicata da una spia a LED. |
14 | Fermocarta | Si evita la caduta della carta tenendo premuti i fogli. |
15 | Carrello | La carta viene trasportata per ogni Vassoio di uscita. |
16 | Vassoio di uscita | Riceve la carta dal Cassetto princ e la invia all'esterno del sistema. |
17 | Vassoio stacker (Cassetto princ) | Impila i fogli senza Offset o dopo Offset. |
18 | Porta di uscita carta | Aprire per rimuovere la carta impilata. |
Specifiche
Name | Stacker ad alta capacità LS-507 | |
Tipo | Dispositivo impilatore orizzontale tipo trasportatore a pinze (sono consentiti massimo 2 collegamenti) | |
Funzione | Ordinamento, Gruppo, Ordinamento offset, Gruppo offset, Bypass | |
Vassoio 1 (Cassetto princ)/Vassoio 2 (Vassoio di uscita) | Formato carta | Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, A5 v, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 v, Protocollo*, 8K w, 16K v Personalizzato: in larghezza da 210 mm a 330,2 mm, in lunghezza da 139 mm a 487,7 mm/in larghezza da 8,27" a 13", in lunghezza da 5,47" a 19,2" Carta TAB: A4T v, 8,5 e 11T v (Schede da 1 a 15. Tuttavia, 4 e 10 non sono disponibili per l'uso) (Nel caso di carta tab, l'offset non è consentito) *: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w. |
Grammatura carta | Da 50 g/m2 a 450 g/m2/da 13 lb carta fine a 119 lb carta fine | |
Capacità Vassoio | 3.000 fogli Altezza di carico Carta con lunghezza nella direzione di alimentazione della carta pari o superiore a 194 mm/7,64" o più: 310 mm/12,2" Carta con lunghezza nella direzione di alimentazione della carta pari o inferiore a 194 mm/7,64" o più: 230 mm/9,06" | |
Vassoio secondario (inferiore) | Formato carta | Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 w/v, Protocollo*2, 8K w, 16K v Personalizzato: in larghezza da 95 mm a 330,2 mm, in lunghezza da 139 mm a 487,7 mm/in larghezza da 3,74" a 13", in lunghezza da 5,47" a 19,2" Carta con linguetta fissa (il lato posteriore della linguetta durante la stampa non è garantito) Carta grande, busta *1: solo in Giappone. *2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w. |
Grammatura carta | Da 40 g/m2 a 450 g/m2/da 10 lb a 119 lb carta fine | |
Capacità Vassoio | Altezza di carico: 28 mm/1,1" | |
Bypass | Formato carta | Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 v, 7,25 e 10,5 w/v, Protocollo*2, 8K w, 16K v Definito dall'utente: in larghezza da 95 mm a 330,2 mm, in lunghezza da 139 mm a 1.300 mm/in larghezza da 3,74" a 13", in lunghezza da 5,47" a 51,18" Carta con linguetta fissa (il lato posteriore della linguetta durante la stampa non è garantito) Carta grande, busta *1: solo in Giappone. *2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w. |
Grammatura carta | Da 40 g/m2 a 450 g/m2/da 10 lb a 119 lb carta fine | |
Dimensioni | 787 mm (L) e 705 mm (P) e 1.020 mm (A)/30,98" (L) e 27,76" (P) e 40,16" (A) | |
Peso | 160 kg/352,74 lb * Stacker ad alta capacità LS-507 + Carretto stacker ad alta capacità LC-502: 180 kg/396,83 lb | |
Alimentazione | Da 100 V a 230 V CA, 50/60 Hz (alimentato dal cavo di alimentazione) 24 V DC, 5 V (parzialmente alimentato dallo stadio anteriore) | |
Consumo massimo di energia elettrica | 240 W o meno | |
