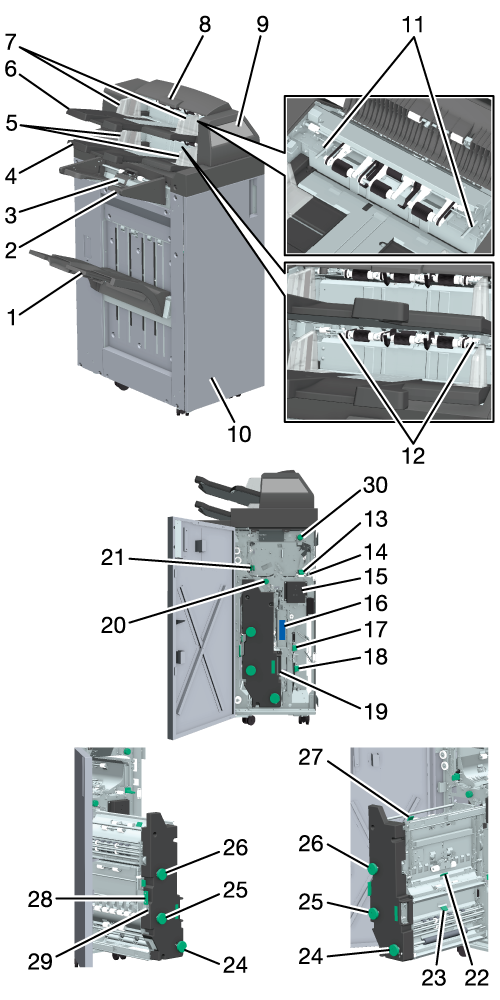

1

Cassetto princ

Espelle la carta sottoposta a piegatura e perforazione.

2

Vassoio Piega

Espelle la carta sottoposta a Piegatura a tre verso l'interno, Piegatura a tre verso l'esterno, Doppia parallela o Ad altare.

3

Fermocarta di coordinazione

Previene la caduta della carta espulsa con piegatura doppia parallela e a doppio altare.

4

Vassoio inferiore (Inseritore copertine)

Caricare la carta, ecc.

5

Piastre guida vassoio inferiore

Allineare alla carta copertina caricata e determinare la posizione.

6

Vassoio superiore (Inseritore copertine)

Caricare la carta, ecc.

7

Piastre guida vassoio superiore

Allineare alla carta copertina caricata e determinare la posizione.

8

Maniglia coperchio superiore

Aprire per l'elaborazione in caso di inceppamento o quando si imposta la leva per impedire l'alimentazione multipla dell'Inseritore copertine.

9

Pannello di controllo dell'unità di Piegatura

Azionare manualmente l'Inseritore copertine. Questo pannello comprende il Pulsante Rilevamento alimentazione multipla, il Pulsante selezione piegatura, il Pulsante selezione foratura, il Pulsante selezione piegatura e il Pulsante Avvio/Stop.

Per informazioni dettagliate, fare riferimento a Cosa è Inseritore copertine?.

10

Sportello anteriore unità di piegatura

Aprire per eliminare i residui di foratura o un inceppamento carta.

11

Leve di blocco rullo esterno vassoio superiore (2 posizioni)

Premere quando si bloccano le due unità del Rullo di alimentazione all'esterno del Vassoio superiore.

12

Leve di blocco rullo esterno vassoio inferiore (2 posizioni)

Premere quando si bloccano le due unità del Rullo di alimentazione all'esterno del Vassoio inferiore.

13

Leva [FD1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

14

Leva [FD2]

Quando si elimina un inceppamento, aprire la Leva [FD1] a monte della guida e rimuovere la carta.

15

Visualizzazione Posizione inceppamento

La posizione dell'inceppamento carta è indicata da una spia a LED.

16

Box scarti

Estrarre per eliminare i residui di foratura.

17

Leva [FD6]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

18

Leva [FD7]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

19

Maniglia [FD11]

Per eliminare un inceppamento carta nell'unità di piegatura, afferrare la maniglia ed estrarre.

20

Manopola [FD3]

Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per far passare la carta.

21

Leva [FD4]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

22

Leva [FD13]

Per eliminare un inceppamento carta nell'unità di piegatura, tenere la leva, aprire la guida e rimuovere la carta.

23

Leva [FD14]

Per eliminare un inceppamento carta nell'unità di piegatura, tenere la leva, aprire la guida e rimuovere la carta.

24

Manopola [FD8]

Per eliminare un inceppamento carta nell'unità di piegatura, ruotare la manopola per far passare la carta.

25

Manopola [FD9]

Per eliminare un inceppamento carta nell'unità di piegatura, ruotare la manopola per far passare la carta.

26

Manopola [FD10]

Per eliminare un inceppamento carta nell'unità di piegatura, ruotare la manopola per far passare la carta.

27

Leva [FD12]

Per eliminare un inceppamento carta nell'unità di piegatura, tenere la leva, aprire la guida e rimuovere la carta.

28

Leva [FD15]

Quando si elimina un inceppamento nell'unità di piegatura, aprire la Leva [FD16] a monte della guida e rimuovere la carta.

29

Leva [FD16]

In caso di inceppamento carta nell'unità di piegatura, aprire verso sinistra per l'elaborazione.

30

Manopola [FD5]

Per eliminare un inceppamento carta, ruotare la manopola in senso antiorario per far passare la carta.

Name

Unità di piegatura FD-503

Tipo

Elaboratore di fogli singoli con funzione di foratura, piegatura e Inseritore copertine

Funzione Foratura

La carta espulsa dalla macchina o alimentata dall'Inseritore copertine viene perforata un foglio alla volta ed espulsa nel Cassetto princ.

Numero di fori

In Giappone e nell'area in pollici: 2 fori/3 fori

Area in metri: 2 fori/4 fori/4 fori svedese

Diametro foro

In Giappone e nell'area in pollici: 6,5 mm/0,26" (2 fori), 8,0 mm/0,31" (3 fori)

Area metrico decimale: 6,5 mm/0,26" (2 fori/4 fori/4 fori svedese)

Spaziatura fori

In Giappone: 80 mm/3,15" (2 fori)/108 mm/4,25" (3 fori)

Area pollici: 70 mm/2,76" (2 fori), 108 mm/4,25" (3 fori)

Area metrico decimale: 80 mm/3,15" (2 fori/4 fori), 21 mm, 70 mm, 21 mm/0,83", 2,76", 0,83" (4 fori svedese)

Posizione verticale del foro

In Giappone e nell'area in pollici: 10,5 mm/0,41" (2 fori), 9,5 mm/0,37" (3 fori)

Area metrico decimale: 10,5 mm/0,41" (2 fori/4 fori/4 fori svedese)

Grammatura carta

Da 50 g/m² a 216 g/m²/da 13 lb a 57 lb carta fine

Formato carta

2 fori:

A3 w, B4 w, SRA4 v, A4 w/v, B5 w/v, A5 w/v, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Protocollo^*, 8K w, 16K v

Carta TAB: A4T v, 8,5 e 11T v

3 fori

A3 w, B4 w, A4 v, B5 v, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 11 v, 7,25 e 10,5 v, 8K w, 16K v

Carta TAB: A4T v, 8,5 e 11T v

*: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Funzione di piegatura

Tipo di piegatura

Piegatura a Z, Piegatura a tre verso l'interno, Piegatura a tre verso l'esterno, Doppia parallela, Ad altare, Piega a metà

Grammatura carta

Piega a Z, Piega‑3 interna, Piega‑3 esterna, Piega a metà: da 50 g/m² a 130 g/m²/da 13 lb a 34 lb carta fine

Doppia parallela, A doppio altare: da 50 g/m² a 91 g/m²/da 13 lb a 24 lb carta fine

Formato carta

Standard: A3 w, B4 w, SRA4 w, A4 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w, 8K w

Personalizzato: in larghezza da 210 mm a 305 mm, in lunghezza da 279 mm a 458 mm/in larghezza da 8,27" a 12,01", in lunghezza da 10,98" a 18,03"

Funzione di uscita normale

Uscita dritta

La carta espulsa dalla macchina viene inviata al Cassetto princ/Vassoio Piega.

Grammatura carta

Da 40 g/m² a 450 g/m²/da 10 lb a 119 lb carta fine

*Il tipo di carta è limitato da 351 g/m² a 450 g/m²/da 94 lb a 119 lb carta fine.

Formato carta

• Cassetto princ

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Protocollo^*, 8K w, 16K w/v

Personalizzato: in larghezza da 95 mm a 331 mm, in lunghezza da 139 mm a 483 mm/in larghezza da 3,74" a 13,03", in lunghezza da 5,47" a 19,02"

Carta TAB: A4T v, 8,5 e 11T v

*: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Funzione dell'Inseritore copertine

Tipo di carta

Normale, Riciclata, Fine, Carta speciale

Grammatura carta

Da 50 g/m² a 300 g/m²/da 13 lb a 81 lb carta fine

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 v, 13 e 19 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Protocollo^*, 8K w, 16K w/v

Personalizzato: in larghezza da 182 mm a 331 mm, in lunghezza da 139 mm a 483 mm/in larghezza da 7,17" a 13,03", in lunghezza da 5,47" a 19,02"

Carta TAB: A4T v, 8,5 e 11T v

*: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Capacità di carico

500 fogli e 2 livelli (80 g/m²/21 lb carta fine)

Capacità Vassoio

• Cassetto princ

2.500 fogli: A4 w/v, B5 w/v, 8,5 e 11 w/v, 9 e 11 w, 16K w/v

1.500 fogli: A3 w, B4 w, 8 e 13 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, SRA3 w, SRA4 w/v, 13 e 19 w, 8K w

500 fogli: A5 w/v, B6 w, 5,5 e 8,5 w/v

• Vassoio Piega

30 set o più (80 g/m²/21 lb carta fine, o meno per tutti i tipi di piega)

Dimensioni

400 mm^* (L) e 656 mm (P) e 1.231 mm (A)/15,75"^* (L) e 25,83" (P) e 48,46" (A)

* Cassetto princ, quando riposto nel vassoio di bisezione: 667 mm/26,26"

Montaggio Cassetto princ, quando il vassoio di bisezione è estratto: 784 mm/30,87"

Peso

Circa 130 kg/286,6 lb

Alimentazione

In Giappone: AC 100 V, 50/60 Hz (alimentato dal cavo di alimentazione)

Area in metri: AC 230 V, 50/60 Hz (alimentato dal cavo di alimentazione)

Area in pollici: AC 115 V, 50/60 Hz (alimentato dal cavo di alimentazione)

DC 5 V (parzialmente alimentato dallo stadio anteriore)

Consumo massimo di energia elettrica

180 W o meno
