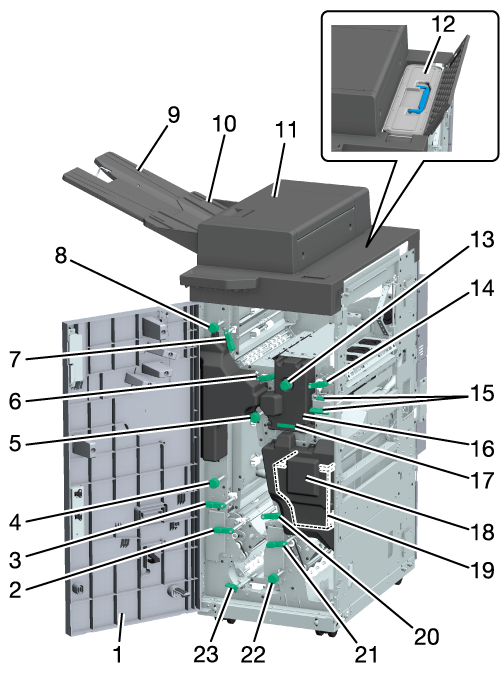

1

Sportello anteriore unità di relè

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

2

Leva [RU12]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

3

Leva [RU13]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

4

Manopola [RU14]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

5

Manopola [RU7]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

6

Leva [RU4]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

7

Leva [RU5]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

8

Manopola [RU6]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

9

Estensione vassoio secondario (inf.)

Estrarre per rimuovere fogli di carta di grandi dimensioni sul Vassoio secondario (inferiore).

10

Vassoio secondario (inferiore)

Espelle la carta senza offset.

11

Coperchio superiore

Per eliminare un inceppamento della carta, aprire il coperchio e rimuovere la carta.

12

Serbatoio di alimentazione

Rimuovere e aggiungere acqua per l'umidificazione.

13

Manopola [HM1]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

14

Leva [RU1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

15

Leva [RU2]

Per eliminare un inceppamento della carta, premere la leva, aprire la guida e rimuovere la carta.

16

Umidificatore HM-103 (opzionale)

Correggere l'ondulazione della carta umidificando uniformemente le superfici anteriore e posteriore della carta.

17

Maniglia [HM2]

Per eliminare un inceppamento carta, afferrare la maniglia ed estrarre.

18

Visualizzazione Posizione inceppamento

La posizione dell'inceppamento carta è indicata da una spia a LED.

19

Serbatoio di conservazione dell'acqua

Conservare l'acqua dal Serbatoio di alimentazione.

20

Leva [RU8]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

21

Leva [RU9]

Per eliminare un inceppamento carta, estrarre la leva verso l'alto, aprire la guida e rimuovere la carta.

22

Manopola [RU10]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

23

Leva [RU11]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

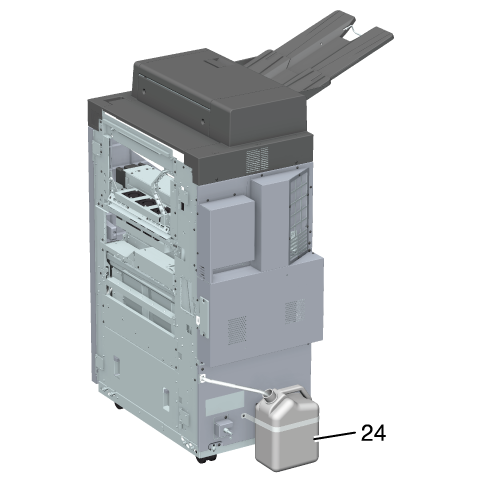

24

Contenitore di protezione

Conserva l'acqua espulsa in caso di problemi.

Name

Unità relè RU-518m

Tipo

Dispositivo di convogliamento relè con funzione di raffreddamento carta e anti-arricciatura

Funzione

Correzione meccanica dell'arricciatura

Corregge l'arricciamento della carta e fornisce un trasporto accelerato alla velocità lineare di base post-elaborazione.

Correzione dell'arricciatura per umidificazione

Umidifica con l'Umidificatore HM-103 e fornisce un trasporto accelerato a velocità lineare di base post-elaborazione.

Uscita raffreddata e diretta

Raffredda la carta e fornisce un trasporto accelerato alla velocità lineare di base post-elaborazione.

Back on Top Output

Inverte la carta e fornisce un trasporto accelerato alla velocità lineare di base post-elaborazione.

Uscita vassoio secondario

Espelle sul Vassoio secondario (inferiore) senza elaborare.

Rilevazione concentrazione

Misura la concentrazione della produzione del diagramma su carta e apporta correzioni.

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Protocollo^*2, 8K w, 16K w/v

Personalizzato:

Per la stampa diretta o su vassoio secondario

In larghezza da 95 a 330,2 mm, in lunghezza da 133 a 1.300 mm/in larghezza da 3,74 a 13", in lunghezza da 5,24 a 51,18"

Per operazioni Back on Top Output

In larghezza da 95 a 330,2 mm, in lunghezza da 133 a 487,7 mm/in larghezza da 3,74 a 13", in lunghezza da 5,24 a 19,2"

Inversione diretta (inversione duplex con Unità di rifilatura TU-510 montata)

In larghezza da 140 a 330,2 mm, in lunghezza da 143 a 487,7 mm/in larghezza da 5,51 a 13", in lunghezza da 5,63 a 19,2"

Per la correzione arricciatura

In larghezza da 95 a 330,2 mm, in lunghezza da 139 a 487,7 mm/in larghezza da 3,74 a 13", in lunghezza da 5,47 a 19,2"

Carta TAB: A4T w/v, 8,5 e 11T w/v

• Carta banner (uscita dal vassoio secondario quando è montata l'Unità vassoio di uscita banner MK-761)

in larghezza da 95 mm a 330,2 mm, in lunghezza da 487,8 mm a 1.300 mm/in larghezza da 3,74" a 13", in lunghezza da 19,2" a 51,18"

*1: solo in Giappone.

*2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Tipo di carta

Carta consigliata per la macchina

Grammatura carta

Uscita diretta, uscita vassoio secondario o inversione diretta (inversione duplex con Unità di rifilatura TU-510 montata): da 40 g/m² a 400 g/m²/da 10 lb a 106 lb carta fine

Back on Top Output: da 40 g/m² a 350 g/m²/da 10 lb a 93 lb carta fine

Correzione delle arricciature, uscita invertita dopo la correzione delle arricciature: da 50 g/m² a 350 g/m²/da 13 lb a 93 lb carta fine

Capacità vassoio
(Vassoio secondario (inferiore))

100 fogli (80 g/m²/21 lb carta fine, altezza risma 20 mm/0,79")

*Una risma da 49 g/m²/13 lb carta fine o meno non è garantita.

Dimensioni

410 mm (L) e 787,2 mm (P) e 1.135 mm (A)/16,14" (L) e 30,99" (P) e 44,69" (A)

*Vassoio di uscita, esclusa la sporgenza. Compreso il condotto.

Peso

Circa 95,4 kg/210,32 lb

o

Circa 93,8 kg/206,79 lb

Alimentazione

In Giappone: 100 V AC, 50/60 Hz (fornita dal cavo di alimentazione)

Area in metri: da 220 a 240 V AC, 50/60 Hz

Sistema in pollici: AC da 110 V a 127 V, 50/60 Hz

24 V DC, 5 V (parzialmente alimentato dallo stadio anteriore)

Consumo massimo di energia elettrica

712 W o meno (Umidificatore HM-103/comprese le opzioni di collegamento allo stadio successivo)
