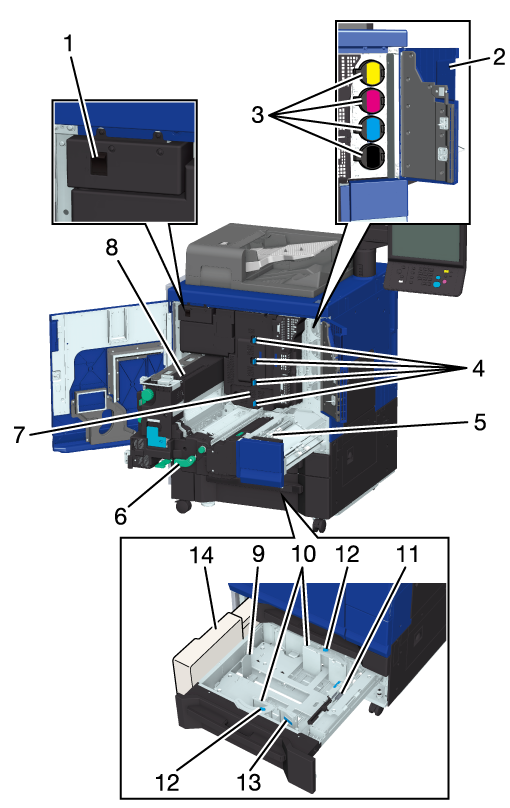

1

Interruttore alimentazione principale

Per lo spegnimento/accensione da parte dell'addetto all'assistenza. Non spegnere in normali circostanze.

2

Sportello di alimentazione toner

Aprire per sostituire il Contenitore toner.

3

Coperchio contenitore toner (Y, M, C, K)

Quando si sostituisce il Contenitore toner, sbloccare prima di aprire. Il Contenitore toner fornisce quattro colori: giallo (Y), magenta (M), ciano (C) e nero (K).

4

Manopola della pulizia caricamento (4 posizioni)

Rimuovere e inserire. Pulire il Caricamento corona.

5

Unità di fissaggio del trasporto

Estrarre in caso di inceppamento carta. Per informazioni su ciascuna leva o manopola dell'Unità di fissaggio del trasporto, controllare la schermata visualizzata quando si verifica un inceppamento.

6

Leva [M1]

In caso di inceppamento, spostare verso sinistra ed estrarre l'Unità di fissaggio del trasporto, quindi rimuovere la carta.

7

Unità tamburo

Questo componente è formato dall'immagine della copia.

8

Unità di fusione

Questo componente collega l'immagine formata alla carta.

9

Piastra guida posteriore

Allineare la guida al lato del bordo posteriore della carta caricata.

10

Guide laterali

Allineare questa guida con entrambi i lati della carta caricata.

11

Rullo di alimentazione

La carta viene alimentata nel dispositivo di stampa 1 foglio alla volta.

12

Pomelli di blocco della guida laterale (2 posizioni)

Quando si spostano le Guide laterali, ruotarle in senso antiorario per allentarle.

13

Leva di rilascio del bloccaggio della guida laterale

Quando si spostano le Guide laterali, premere la leva per sbloccare.

14

Contenitore del toner usato

Per la raccolta del toner di scarto.
