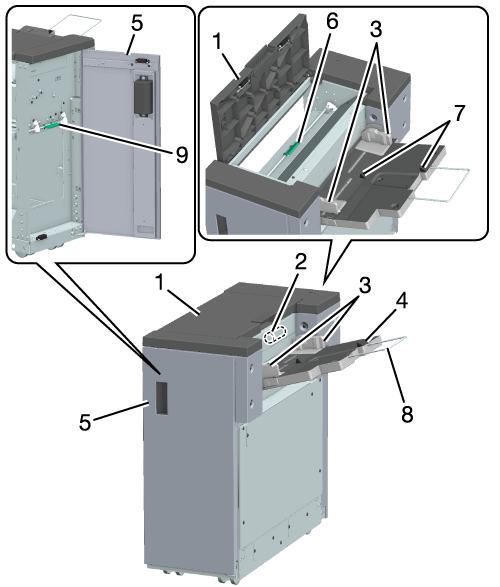

1

Sportello superiore

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

2

Rullo di prelievo

Inserire la carta nella macchina.

3

Guide laterali (2 posizioni)

Allineare questa guida con entrambi i lati della carta caricata.

4

Vassoio bypass

Aprire verso destra e caricare la carta.

5

Sportello anteriore

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

6

Sportello di trasporto bypass

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

7

Sensore di rilevamento carta

Rileva la presenza di carta caricata.

8

Guida ausiliaria

Estrarre quando si carica carta di grande formato.

9

Sportello relè bypass

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

Name

Vassoio di bypass multiplo MB-508

Tipo

Vassoio di alimentazione bypass

Capacità di alimentazione

250 fogli (80 g/m²/21 lb carta fine, altezza risma 27,5 mm/1,08")

• Una foglio di carta patinata o tramata.

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, A6 w, Cartolina w*, 13 e 19 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 9 e 11 v, 8,5 e 11 w/v, 8 e 13 w, 5,5 e 8,5 w, 8K w, 16K w/v

Personalizzato: in larghezza da 100 mm a 330,2 mm, in lunghezza da 148 mm a 487,7 mm/in larghezza da 3,94" a 13", in lunghezza da 5,83" a 19,2"

Carta TAB: A4T w/v, 8,5 e 11T w/v

*: solo in Giappone.

Tipo di carta

Normale, fine, specifica per colore, patinata lucida, patinata opaca, cartolina*, tab, tramata

*: solo in Giappone.

Grammatura carta

Da 52 g/m² a 300 g/m²/da 14 lb a 81 lb carta fine

* Per carta da 217 g/m² a 300 g/m²/da 58 lb a 81 lb carta fine, la direzione consigliata è ortogonale, nella stessa direzione dell'alimentazione.

Dimensioni

296 mm (L) e 636 mm (P) e 788 mm (A)/11,65" (L) e 25,04" (P) e 31,02" (A) (con Vassoio bypass alloggiato)

600 mm (L) e 636 mm (P) e 673 mm (A)/23,62" (L) e 25,04" (P) e 26,5" (A) (con Vassoio bypass in uso)

Peso

31,5 kg/69,45 lb

Alimentazione

Fornita dalla macchina

Consumo massimo di energia elettrica

CC: 200 W o inferiore
