Inseritore copertine PI-502

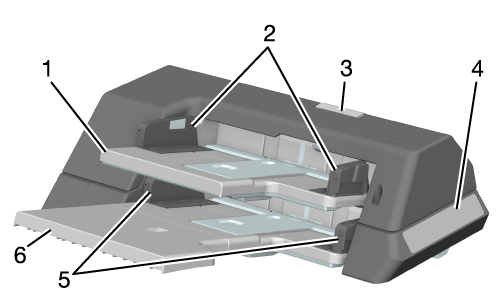

Nome e funzione di ciascun componente
No. | Name | Descrizione |
|---|---|---|
1 | Vassoio superiore | Caricare la carta copertina. |
2 | Guide del vassoio superiore | Allineare questa guida alla carta copertina caricata. |
3 | Leva di rilascio unità superiore | Sollevare per eliminare un inceppamento. Far scorrere l'unità superiore dell'Inseritore copertine PI-502 aperto verso sinistra e rimuovere la carta inceppata. |
4 | Pannello di controllo inseritore copertina | Utilizzato per il funzionamento manuale del finisher. Comprende il Tasto di selezione della modalità di Pinzatura e il Tasto Foratura. |
5 | Guide del vassoio inferiore | Allineare questa guida alla carta copertina caricata. |
6 | Vassoio inferiore | Caricare la carta copertina. |
Specifiche
Name | Inseritore copertine PI-502 | |
Unità applicabile | Unità di finitura FS-532* *: è richiesto il Kit di montaggio MK-732 | |
Tipo | Alimentatore fogli separati con limitatore di coppia | |
Funzione | Automatico | Alimenta carta nel finisher dopo aver ricevuto un comando dalla macchina. |
Manual | Alimenta la carta nell'unità di finitura alla ricezione di un comando inviato manualmente dal Pannello di controllo inseritore copertina. | |
Formato carta | Vassoio superiore | Standard: A4 w/v, B5 w/v, A5 v, 8,5 e 11 w/v, 7,25 e 10,5 w, 5,5 e 8,5 v, 16K w/v Personalizzato: in larghezza da 182 mm a 330 mm, in lunghezza da 139 mm a 297 mm/in larghezza da 7,17" a 12,99", in lunghezza da 5,47" a 11,69" |
Vassoio inferiore | Standard: A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Protocollo*, 8K w, 16K w/v Personalizzato: in larghezza da 182 mm a 330 mm, in lunghezza da 139 mm a 482 mm/in larghezza da 7,17" a 12,99", in lunghezza da 5,47" a 18,98" *: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w. | |
Tipo di carta | Comune, Fine, Specifico del colore, Patinato | |
Grammatura carta | Da 50 g/m2 a 300 g/m2/da 13 lb a 81 lb carta fine | |
Capacità di alimentazione | Sia il Vassoio superiore che il Vassoio inferiore contengono 200 fogli (80 g/m2/21 lb carta fine) o un'altezza massima di 30 mm/1,18" | |
Dimensioni | 540 mm (L) e 620 mm (P) e 220 mm (A)/21,26" (L) e 24,41" (P) e 8,66" (A) | |
Peso | 11,7 kg/25,79 lb | |
Alimentazione | Fornita dal finisher montato. | |
Consumo massimo di energia elettrica | 30 W o meno | |
