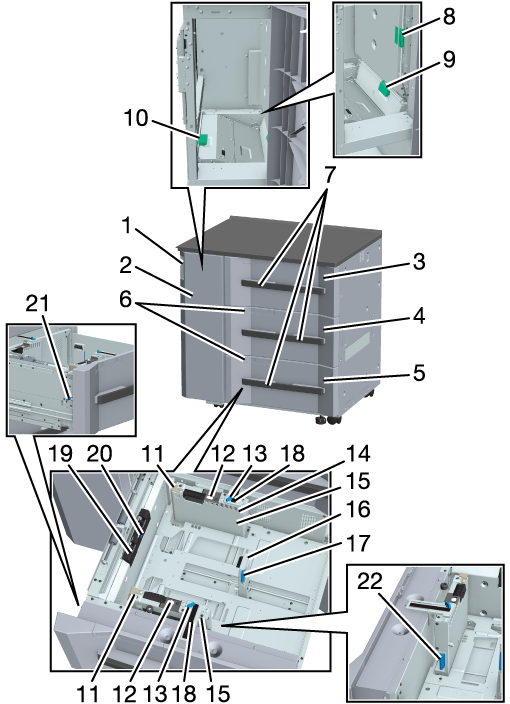

1

Manopola sportello lato sinistro vassoio

Utilizzata per aprire lo Sportello vassoio lato sin..

2

Sportello vassoio lato sin.

Aprire per aprire lo Sportello destro per gestire gli inceppamenti e eliminare gli inceppamenti del vassoio dell'unità di alimentazione carta.

3

Vassoio superiore (Vassoio 3) (il secondo dal Vassoio 6 e il terzo dal Vassoio 9)

Ospita 1.390 fogli (80 g/m²/21 lb carta fine).

4

Vassoio centrale (Vassoio 4) (il secondo dal Vassoio 7 e il terzo dal Vassoio 10)

Ospita 1.390 fogli (80 g/m²/21 lb carta fine).

5

Vassoio inferiore (Vassoio 5) (il secondo dal Vassoio 8 e il terzo dal Vassoio 11)

Ospita 1.850 fogli (80 g/m²/21 lb carta fine).

6

Finestra di conferma degli ugelli d'aria

Quando si regola il livello dell'aria nel Vassoio centrale o nel Vassoio inferiore, è possibile controllare la capacità di alimentazione attraverso questa finestra. Non è possibile effettuare verifiche dal Vassoio superiore.

7

Maniglia vassoio

Afferrare e tirare la maniglia quando si estrae il vassoio.

8

Leva [PF1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

9

Leva [PF2]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

10

Leva [PF4]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

11

Guide formato S (2 posizioni)

Aprire entrambi i lati verso l'interno quando si carica carta con una larghezza inferiore a 139,7 mm/5,5".

12

Leva di fissaggio piastra contenimento carta (2 posizioni)

Scorrere dalla posizione fissa a destra in base alle condizioni della carta impostata.

13

Pomelli di blocco della guida laterale (2 posizioni)

Girare per spostare o fissare in posizione le Guide laterali.

14

Ugello aria laterale

Soffia aria per sollevare la carta al fine di evitare l'alimentazione di più fogli di carta contemporaneamente.

15

Guide laterali (2 posizioni)

Allineare questa guida con entrambi i lati della carta caricata.

16

Piastra guida posteriore

Allineare la guida al lato del bordo posteriore della carta caricata.

17

Leva di rilascio del blocco della guida bordo posteriore

Quando si sposta la Piastra guida posteriore, premere la leva sul lato sinistro per sbloccare.

18

Indicatore formato carta

Controllare la posizione delle Guide laterali utilizzando la scala.

19

Ugello d'aria di bordo

Soffia l'aria per separare la carta.

20

Leva di regolazione della posizione sensore limite superiore

Quando la leva è sollevata, le prestazioni di alimentazione potrebbero diminuire, quindi non muoverla (farla scorrere) se è fissa sul lato inferiore.

21

Manopola di fissaggio della piastra inferiore

Ruotare in senso orario mentre si fa scorrere in avanti e regolare il vassoio inferiore nella posizione più alta.

22

Leva di rilascio del bloccaggio della guida laterale

Quando si spostano le Guide laterali, premere la leva sul lato posteriore per sbloccare.

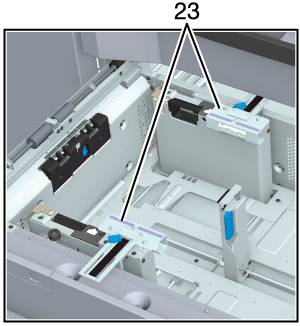

23

Guide ausiliari laterali (2 posizioni)

Quando si carica la carta tab, collegare alle Guide laterali.

Name

Unità di alimentazione carta PF-707m

Tipo

Vassoio di alimentazione a 3 livelli (massimo 3 consentiti in modo continuo)

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w^*1, A6 w^*1, Cartolina w^*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w/v, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v

Personalizzato: in larghezza da 100 mm^*3 a 330,2 mm, in lunghezza da 139,7 mm a 487,7 mm^*4/in larghezza da 3,94"^*3 a 13", in lunghezza da 5,5" a 19,2"^*4

Carta TAB^*5: A4T v, 8,5 e 11T v

*1: è possibile caricare formati inferiori a 139,7 mm/5,5" in larghezza solo nel 1° vassoio.

*2: solo in Giappone.

*3: questo formato è supportato solo se è montato il 1° vassoio. Quando vengono montati il ​​2° e il 3° vassoio consecutivo, il formato minimo è di 139,7 mm/5,5".

*4: carta banner di dimensioni comprese tra 250 mm e 330,2 mm in larghezza, tra 487,8 mm e 1.300 mm in lunghezza/tra 9,84" e 13" in larghezza e tra 19,2" e 51,18" in lunghezza essere alimentata solo se le opzioni Regolatore avanzamento FA-502 e alimentazione carta banner sono collegate.

*5: quando si carica la carta tab, collegare alle Guide ausiliari laterali.

La carta della serie B è configurata sul formato standard JIS o ISO per impostazione predefinita. Questa impostazione varia in funzione della regione di spedizione. Per la commutazione JIS/ISO, contattare l'addetto all'assistenza.

Le dimensioni fisse rilevabili possono essere modificate. Inoltre, è possibile selezionare l'uso del formato K sulla schermata [Utilità] ed è possibile rilevare il formato K. Per informazioni dettagliate, fare riferimento a [Formato K].

Quando la carta ha una larghezza inferiore a 139,7 mm/5,5", utilizzare le Guide formato S.

Tipo di carta

Normale, fine, specifica per colore, patinata lucida, patinata opaca, cartolina^*1, tab, tramata^*2, busta^*2

*1: solo in Giappone.

*2: solo il primo Vassoio inferiore.

Grammatura carta

Da 52 g/m² a 400 g/m²/da 14 lb a 106 lb carta fine

*: i seguenti formati sono disponibili solo per dimensioni da 351 g/m² a 400 g/m²/da 94 lb a 106 lb carta fine. Può essere impostato solo nel 1° Vassoio inferiore.

Standard: SRA3 w, A3 w, 13 e 19 w, 12 e 18 w, 11 e 17 w

Personalizzato: in larghezza da 279,4 mm a 330,2 mm, in lunghezza da 420 mm a 487,7 mm/in larghezza da 11" a 13", in lunghezza da 16,54" a 19,2"

Capacità di alimentazione

Vassoio superiore/Vassoio centrale: 1.390 fogli (80 g/m²/21 lb carta fine, altezza pila 153 mm/6,02")

Vassoio inferiore: 1.850 fogli (80 g/m²/21 lb carta fine, altezza pila 203,5 mm/8,01")

Dimensioni

996 mm (L) e 772 mm (P) e 1.038 mm (A)/39,21" (L) e 30,39" (P) e 40,87" (A)

Peso

Circa 203 kg/447,54 lb

Alimentazione

12/5/-12 V CC (dalla macchina), 180 - 264 V CA, 50 Hz/60 Hz in condivisione (dalla macchina, per il riscaldatore nella macchina)

24 V CC (alimentazione interna PFU)

In Giappone: AC 100 V, 50/60 Hz (alimentato dal cavo di alimentazione)

Area in metri: AC 230 V, 50/60 Hz (alimentato dal cavo di alimentazione)

Area in pollici: 120 V CA, 50/60 Hz (alimentato dal cavo di alimentazione)

Consumo massimo di energia elettrica

CC (alimentazione della macchina): 70 W o meno

CA (unità di alimentazione carta): 580 W o meno (opzioneRiscaldatore umidificatore HT-506 non inclusa)
