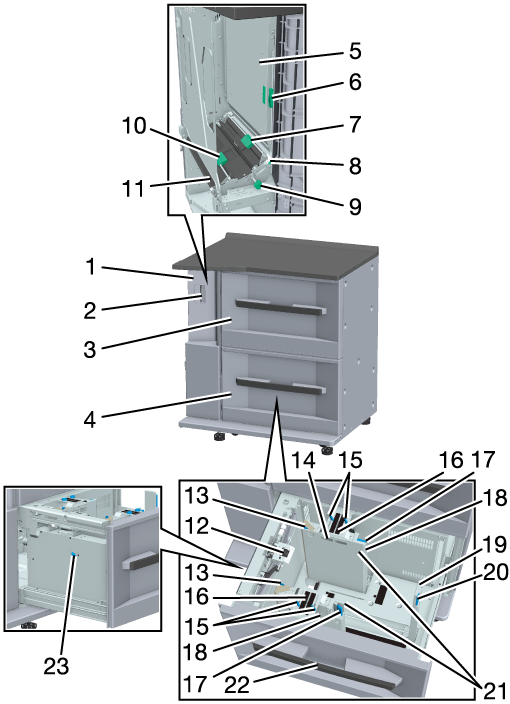

1

Sportello vassoio lato sin.

Aprire per aprire lo Sportello destro per gestire gli inceppamenti e eliminare gli inceppamenti del vassoio dell'unità di alimentazione carta.

2

Manopola sportello lato sinistro vassoio

Utilizzata per aprire lo Sportello vassoio lato sin..

3

Vassoio superiore (Vassoio 3)

Ospita 3.000 fogli (80 g/m²/21 lb carta fine).

4

Vassoio inferiore (Vassoio 4)

Ospita 3.000 fogli (80 g/m²/21 lb carta fine). È possibile caricare cartoline (solo in Giappone).

5

Sportello di trasporto verticale

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

6

Leva [PF1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

7

Leva [PF2]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

8

Leva [PF3]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

9

Manopola [PF4]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

10

Leva [PF5]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

11

Sportello di trasporto orizzontale

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

12

Rullo di alimentazione

Inserire la carta nella macchina 1 foglio alla volta.

13

Guide formato S (2 posizioni)

Aprire entrambi i lati verso l'interno quando si carica carta con una larghezza inferiore a 182 mm/7,17".

14

Ugello aria

Soffia l'aria per far sollevare il foglio.

15

Pomelli di blocco della guida laterale (4 posizioni)

Girare per spostare o fissare in posizione le Guide laterali.

16

Indicatore formato carta

Controllare la posizione delle Guide laterali utilizzando la scala.

17

Leva di rilascio del bloccaggio della guida laterale

Quando si spostano le Guide laterali, premere verso il lato posteriore per lo sbloccaggio.

18

Guide laterali (2 posizioni)

Allineare questa guida con entrambi i lati della carta caricata.

19

Piastra guida posteriore

Allineare la guida al lato del bordo posteriore della carta caricata.

20

Leva di rilascio del blocco della guida bordo posteriore

Quando si spostano le Piastra guida posteriore, premere la leva per sbloccare.

21

Manopole guide laterali (2 posizioni)

Tenere la Leva di rilascio del bloccaggio della guida laterale e la maniglia e spostare le Guide laterali.

22

Maniglia vassoio

Afferrare e tirare la maniglia quando si estrae il vassoio.

23

Manopola di fissaggio della piastra inferiore

Ruotare in senso orario mentre si fa scorrere il lato posteriore e lasciare il vassoio inferiore nella posizione più alta.

Name

Unità di alimentazione carta PF-602m

Tipo

Vassoi di alimentazione superiore/inferiore a 2 stadi

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 v/w^*1, B6 w, A6 w^*1, Cartolina w^*1*2, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 5,5 e 8,5 w, 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, 8 e 13 w, 8K w, 16K w/v

Personalizzato:
Vassoio superiore (vassoio 3) in larghezza da 100 mm a 330,2 mm, in lunghezza da 182 mm a 487,7 mm/in larghezza da 3,94" a 13", in lunghezza da 7,17" a 19,2"

Vassoio inferiore (vassoio 4) in larghezza da 100 mm a 330,2 mm, in lunghezza da 148 mm a 487,7 mm/in larghezza da 3,94" a 13", in lunghezza da 5,83" a 19,2"

Carta TAB: A4T v, 8,5 e 11T v

*1: A5 v, A6 w e cartolina w possono essere caricati solo nel Vassoio inferiore.

*2: solo in Giappone.

La carta della serie B è configurata sul formato standard JIS o ISO per impostazione predefinita. Questa impostazione varia in funzione della regione di spedizione. Per la commutazione JIS/ISO, contattare l'addetto all'assistenza.

Le dimensioni fisse rilevabili possono essere modificate. Inoltre, è possibile selezionare l'uso del formato K sulla schermata [Utilità] ed è possibile rilevare il formato K. Per informazioni dettagliate, fare riferimento a [Formato K].

Quando la carta ha una larghezza inferiore a 182 mm/7,17", utilizzare le Guide formato S.

Tipo di carta

Normale, fine, specifica per colore, patinata lucida, patinata opaca, cartolina^*1, tab, tramata^*2

*1: solo in Giappone.

*2: solo Vassoio inferiore.

Grammatura carta

Vassoio superiore Da 62 g/m² a 256 g/m²/da 16 lb carta fine a 68 lb carta fine

Vassoio inferiore Da 62 g/m² a 300 g/m²/da 16 lb carta fine a 81 lb carta fine

Capacità di alimentazione

Vassoio superiore/Vassoio inferiore: 3.000 fogli (80 g/m²/21 lb carta fine, altezza pila 330 mm/12,99")

Dimensioni

941 mm (L) e 701 mm (P) e 1.045 mm (A)/37,05" (L) e 27,6" (P) e 41,14" (A)

Peso

Circa 171 kg/376,99 lb

Alimentazione

Fornita dalla macchina

Consumo massimo di energia ^*

CC: 90 W o inferiore

C.a.: 100 W o inferiore
