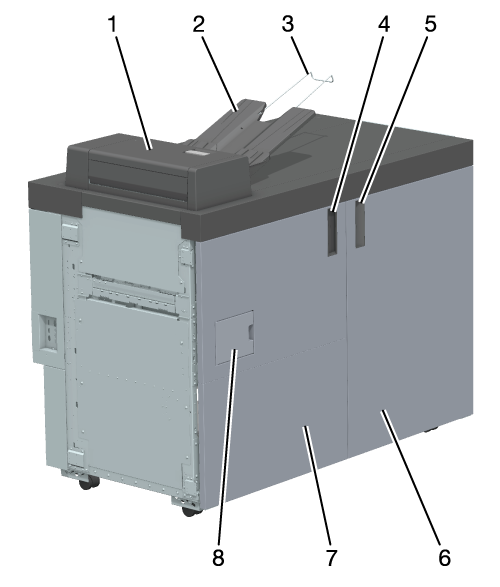

1

Coperchio superiore

Per eliminare un inceppamento della carta, aprire il coperchio e rimuovere la carta.

2

Vassoio secondario (inferiore)

Espelle la carta rifilata o cordonata o la carta senza elaborazione.

3

Estensione vassoio secondario (inf.)

Estrarre per rimuovere fogli di carta di grandi dimensioni sul Vassoio secondario (inferiore).

4

Manopola sportello lato sinistro unità di rifilatura

Utilizzata per aprire lo Sportello lato sinistro unità di rifilatura.

5

Manopola sportello lato destro unità di rifilatura

Utilizzata per aprire lo Sportello lato destro unità di rifilatura.

6

Sportello lato destro unità di rifilatura

Aprire questo sportello per eliminare un inceppamento carta o sostituire un'opzione interna.

7

Sportello lato sinistro unità di rifilatura

Aprire questo sportello per eliminare un inceppamento carta o sostituire un'opzione interna.

8

Sportello vassoio scheda

Aprire questo sportello quando si estrae il Vassoio scheda.

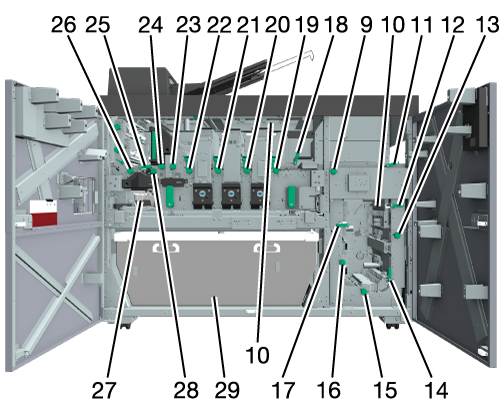

9

Manopola [TU2]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

10

Unità vassoio banner MK-764 (opzione) (2 posizioni)

Trasportare la carta banner nel dispositivo di post-elaborazione o invertire il trasporto della carta.

11

Leva [TU1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

12

Leva [MK1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

13

Manopola [MK2]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

14

Leva [MK3]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

15

Manopola [MK4]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

16

Manopola [MK5]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

17

Leva [MK6]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

18

Leva [TU3]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

19

Manopola [TU8]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

20

Manopola [TU10]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

21

Manopola [TU12]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

22

Manopola [TU14]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

23

Manopola [TU15]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

24

Manopola [TU16]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

25

Leva [TU20]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

26

Manopola [TU21]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

27

Vassoio scheda (fornito con il Separatore lavoro JS-507) (Opzione)

I fogli tagliati in formato tessera sono impilati.

28

Manopola [TU17]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

29

Box scarti rifilatura

Estrarre per eliminare i residui di rifilatura.

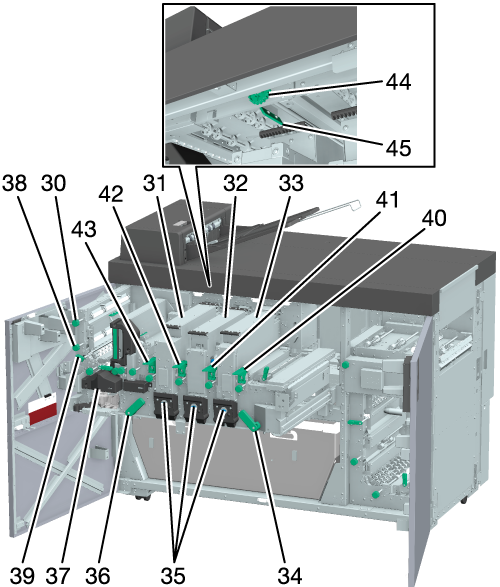

30

Manopola [TU25]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

31

Unità di rifilatura TU-504/Unità scanalatura CR-103/Unità di perforazione PE-101 (opzionale)

Unità di rifilatura TU-504: rifila il margine orizzontalmente per la direzione di alimentazione della carta.

Unità scanalatura CR-103: applica le scanalature convesse verso l'alto (linee di piegatura) sulla carta.

Unità di perforazione PE-101: applica una perforazione nella direzione di alimentazione della carta.

* Su questo sistema è possibile montare solo uno dei seguenti dispositivi opzionali.

32

Unità scanalatura CR-102/Unità di perforazione PE-102 (opzionale)

Unità scanalatura CR-102: applica le scanalature convesse verso il basso (linee di piegatura) sulla carta.

Unità di perforazione PE-102: applica una perforazione nella direzione trasversale della carta.

* Su questo sistema è possibile montare solo uno dei seguenti dispositivi opzionali.

33

Unità taglierino

Rifila il lato alto e quello basso della carta nella direzione di alimentazione della carta.

34

Leva [TU4]

Per eliminare un inceppamento carta o sostituire un'opzione interna, inclinare la leva verso sinistra ed estrarre la base di trasporto.

35

Staffa di fissaggio opzionale

Girare a sinistra per rimuovere un'opzione.

36

Leva [TU5]

Per eliminare un inceppamento carta o sostituire un'opzione interna, inclinare la leva verso destra ed estrarre la base di trasporto.

37

Separatore lavoro JS-507 (opzionale)

Impila i fogli rifilati in formato tessera e li carica sul Vassoio scheda.

38

Manopola [TU23]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

39

Leva [TU22]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

40

Leva [TU7]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

41

Leva [TU9]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

42

Leva [TU11]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

43

Leva [TU13]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

44

Manopola [MK8]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

45

Leva [MK7]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

46

Leva [TU18]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

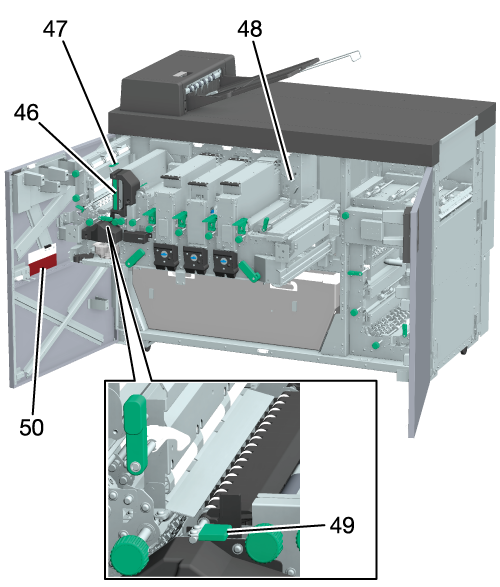

47

Leva [MK24]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

48

Leva di blocco [TU6]

Blocca l'unità di trasporto estratta.

49

Leva [JS1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

50

Piastra di pulizia

Pulisce lo Sensore linea.

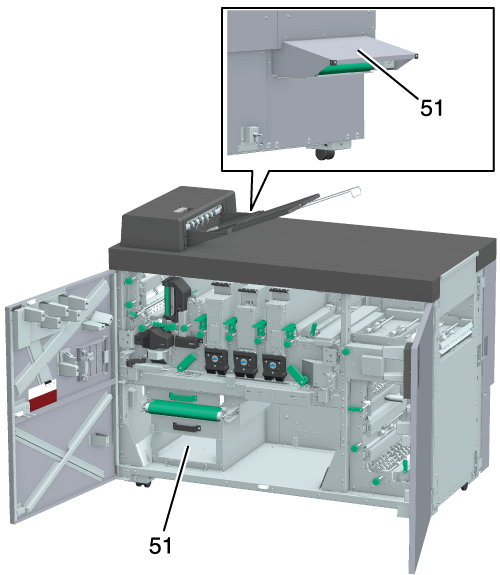

51

Contenitore di raccolta della polvere MK-765

Scarica gli scarti di taglio generati nell'Unità di rifilatura TU-510 all'esterno della macchina.
