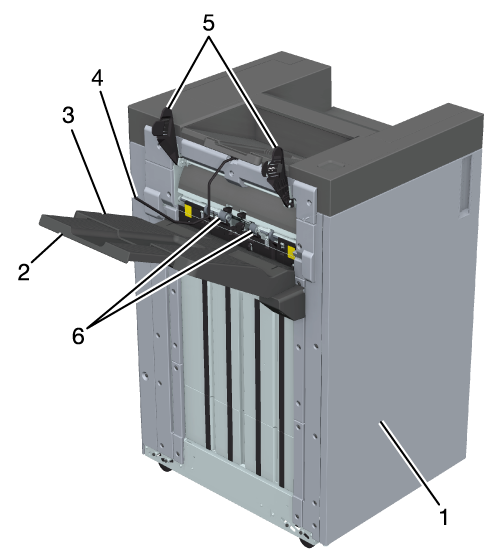

1

Sportello anteriore del Finisher

Per eliminare un inceppamento della carta, aprire lo sportello e rimuovere la carta.

2

Estensione vassoio primario (principale)

Estrarre per rimuovere fogli di carta di grandi dimensioni sul Cassetto princ.

3

Cassetto princ

Impila i fogli senza Offset o dopo Offset.

4

Contenitore carta

Protegge la carta sottile o arricciata espulsa dal Cassetto princ.

5

Guide di uscita

Regola la posizione di alimentazione carta per la carta espulsa dal Cassetto princ.

6

Pinza

Regola la posizione della direzione di alimentazione carta per la carta espulsa dal Cassetto princ.

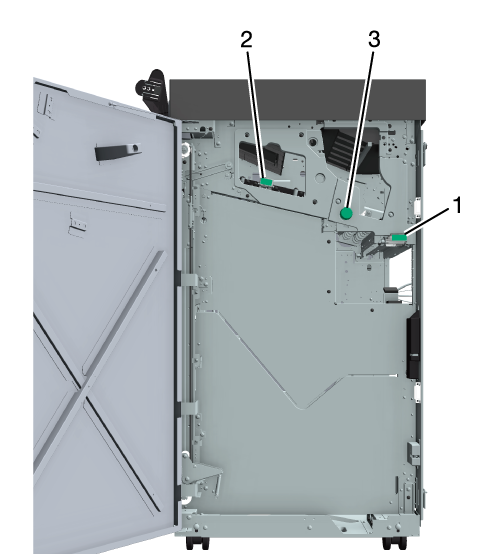

1

Leva [FS1]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

2

Leva [FS2]

Per eliminare un inceppamento della carta, tenere la leva, aprire la guida e rimuovere la carta.

3

Manopola [FS3]

Per eliminare un inceppamento della carta, ruotare la manopola per far passare la carta.

Name

Vassoio di uscita OT-512

Tipo

Vassoio di uscita/impilamento con funzione di disposizione uscita e funzione elevatore

Funzione

Fascicola, Gruppo, Fascicola sfalsata, Gruppo sfalsato

Fascicola/Gruppo

Vassoio di uscita

Vassoio 1 (Cassetto princ)

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, B6 w, Cartolina w^*1, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 w/v, Protocollo^*2, 8K w, 16K w/v

Personalizzato: in larghezza da 95 mm a 331 mm, in lunghezza da 133 mm a 487,7 mm/in larghezza da 3,74" a 13,03", in lunghezza da 5,24" a 19,2"

Carta con linguetta fissa (il lato posteriore della linguetta durante la stampa non è garantito)

Carta grande

• Carta banner (con Unità vassoio di uscita banner MK-761 montata)

in larghezza da 100 mm a 330 mm, in lunghezza da 487,8 mm a 1.300 mm/in larghezza da 3,94" a 12,99", in lunghezza da 19,2" a 51,18"

*1: solo in Giappone.

*2: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Grammatura carta

Da 40 g/m² a 450 g/m²/da 10 lb a 119 lb carta fine

*Il tipo di carta è limitato da 351 g/m² a 450 g/m²/da 94 lb a 119 lb carta fine.

Fascicola Offset/Gruppo Offset

Vassoio di uscita

Vassoio 1 (Cassetto princ)

Formato carta

Standard: SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 w/v, A5 w/v, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Protocollo^*, 8K w, 16K w/v

Personalizzato: in larghezza da 148 mm a 331 mm, in lunghezza da 133 mm a 487,7 mm/in larghezza da 5,83" a 13,03", in lunghezza da 5,24" a 19,2"

Carta con linguetta fissa (il lato posteriore della linguetta durante la stampa non è garantito)

Carta grande

*: Protocollo si riferisce ai formati 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w e 8 e 13 w.

Grammatura carta

Da 40 g/m² a 450 g/m²/da 10 lb a 119 lb carta fine

*Il tipo di carta è limitato da 351 g/m² a 450 g/m²/da 94 lb a 119 lb carta fine.

Dimensioni

544 mm (L) ^* e 656 mm (P) e 1,020 mm (A)/21.42" (L) ^* e 25.83" (P) e 40.16" (A)

*: 876 mm/34,49" (incluso Cassetto princ), 1.003 mm/39,49" (inclusa Estensione vassoio primario (principale))

Peso

57 kg/125,66 lb

Alimentazione

Fornita dallo stadio anteriore

Potenza consumata

120 W o meno

Ordinamento/Gruppo (80 g/m²/21 lb carta fine)

Carta patinata

Disponibile

1.800 fogli

3.000 fogli

750 fogli

Nessuno

750 fogli

2.000 fogli

750 fogli

Carta non patinata

Disponibile

2.000 fogli

3.000 fogli

750 fogli

Nessuno

2.000 fogli

4.200 fogli

750 fogli

Ordinamento offset o Gruppo offset (80 g/m²/21 lb carta fine)

Carta non patinata

-

1.500 fogli

1.500 fogli

750 fogli

Grande formato: A3 w, B4 w*, 8 e 13 w, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, SRA3 w, SRA4 w/v, 13 e 19 w, 8K w

Formato piccolo: A4 w/v, B5 w/v*, 8,5 e 11 w/v, 9 e 11, 16K w/v

Formato extra-piccolo: A5 w/v, B6 w*, 5,5 e 8,5 w/v

*La carta Serie B è impostata sul formato standard JIS o ISO per impostazione predefinita. Questa impostazione varia in funzione della regione di spedizione. Per la commutazione JIS/ISO, contattare l'addetto all'assistenza.

Ordinamento/Gruppo/Ordinamento Offset/Gruppo Offset

Da 128 g/m² a 135 g/m²/da 34 lb a 36 lb carta fine

1.000 fogli

100 fogli

Da 136 g/m² a 175 g/m²/da 37 lb a 46 lb carta fine

760 fogli

80 fogli

Da 176 g/m² a 216 g/m²/da 47 lb carta fine a 57 lb carta fine

600 fogli

60 fogli

Da 217 g/m² a 256 g/m²/da 58 lb a 68 lb carta fine

500 fogli

50 fogli

Da 257 g/m² a 300 g/m²/da 69 lb a 81 lb carta fine

400 fogli

40 fogli
