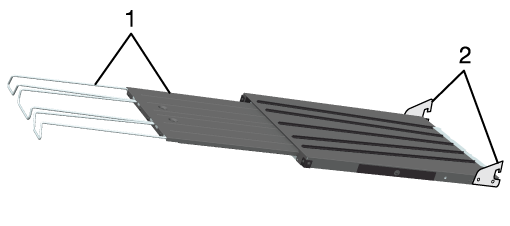

1

Extension du bac

Empêche le papier bannière de tomber du bac d'extension sortie.

2

Supports

Utilisé lors de la fixation sur le Bac de sortie OT-511.

3

Supports

Utilisé lors de la fixation sur l'Unité de finition FS-532 ou le Bac de sortie OT-512.

4

Supports

Utilisé lors de la fixation sur le Unité relais RU-518m.

Name

Unité du bac de sortie pour papier bannière MK-761

Unité applicable

Unité relais RU-518m/Bac de sortie OT-511/Bac de sortie OT-512/Unité de finition FS-532

Fonction

Impression de papier bannière

Type de papier

Papier ordinaire, fin, laser couleur, Couché-G, Couché-M

Format du papier bannière

100 mm à 330,2 mm de large, 487,8 mm à 1 300 mm de long/3,94'' à 13" de large, 19,2'' à 51,18" de long

*L'impression sur du papier bannière d'une largeur inférieure à 279 mm/10,98" peut ne pas être réalisée dans les règles de l'art en fonction des conditions environnementales ou du type de papier utilisé.

Grammage du papier bannière

128 g/m² à 300 g/m²/34 lb Bond à 81 lb Bond

Mode Papier normal

Recto vers le haut, Sortie droite seulement

Capacité des magasins

Unité relais RU-518m ou Bac de sortie OT-511:

Papier longueur 1 200 mm/47,24" ou moins (hormis le papier couché) : 10 feuilles

Papier de longueur 1 201 mm/47,28" ou papier au format supérieur (hormis le papier couché) : 1 feuille^*1

Papier couché : 1 feuille^*2

Bac de sortie OT-512 ou Unité de finition FS-532:

• Papier de 489 mm à 762 mm/19,25" à 30"^*3

128 g/m² à 135 g/m²/34 lb Bond à 36 lb Bond : 300 feuilles

136 g/m² à 175 g/m²/37 lb Bond à 46 lb Bond : 230 feuilles

176 g/m² à 216 g/m²/47 lb Bond à 57 lb Bond : 180 feuilles

217 g/m² à 256 g/m²/58 lb Bond à 68 lb Bond : 150 feuilles

257 g/m² à 300 g/m²/69 lb Bond à 81 lb Bond : 120 feuilles

• Papier longueur 763 mm/30,04" ou papier au format supérieur ^*1*3

128 g/m² à 135 g/m²/34 lb Bond à 36 lb Bond : 100 feuilles

136 g/m² à 175 g/m²/37 lb Bond à 46 lb Bond : 80 feuilles

176 g/m² à 216 g/m²/47 lb Bond à 57 lb Bond : 60 feuilles

217 g/m² à 256 g/m²/58 lb Bond à 68 lb Bond : 50 feuilles

257 g/m² à 300 g/m²/69 lb Bond à 81 lb Bond : 40 feuilles

*1 : si le papier a une longueur de 1 201 mm/47,28" ou un format supérieur, placez un papier identique sur le magasin de papier.

*2 : si 1 feuille couchée identique est placée dans le magasin de papier, il est possible d'empiler jusqu'à 10 feuilles au-dessus.

*3 : Dans le cas du papier couché, placer 1 feuille de papier couché identique dans le magasin de papier.

Dimensions

À l'état monté : 528 mm (L) e 346 mm (P) e 28,5 mm (H)/20,79" (L) e 13,62" (P) e 1,12" (H)

Avec extension : 1 054 mm (L) e 346 mm (P) e 28,5 mm (H)/41,5" (L) e 13,62" (P) e 1,12" (H)

Poids

2,0 kg/4,41 lb
