Module d'insertion PI-502

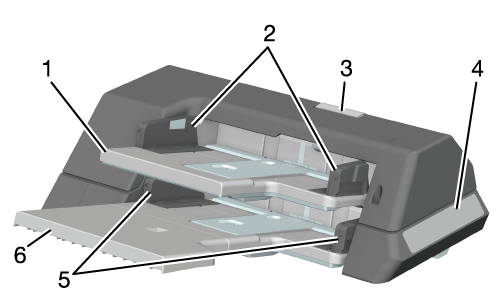

Nom et fonction de chaque composant
_MCO030867A_D.png)
No. | Nom | Description |
|---|---|---|
1 | Magasin supérieur | Chargez le papier couverture. |
2 | Guides du magasin supérieur | Alignez ce guide sur le papier couverture chargé. |
3 | Levier de déblocage de l'unité supérieure | Levez pour éliminer un bourrage papier. Faites glisser l'unité supérieure du Module d'insertion PI-502 ouvert vers la gauche et retirez le papier coincé. |
4 | Panneau de contrôle de l'unité d'insertion | Utilisez pour la commande manuelle de l'unité de finition. Il y a le Bouton de sélection du mode Agrafage et le Bouton Perforation. |
5 | Guides du magasin inférieur | Alignez ce guide sur le papier couverture chargé. |
6 | Magasin inférieur | Chargez le papier couverture. |
Caractéristiques
Name | Module d'insertion PI-502 | |
Unité applicable | Unité de finition FS-532* * : Kit de montage MK-732 nécessaire | |
Type | Bac d'insertion séparé à limiteur de couple | |
Fonction | Automatique | Alimente le papier dans l'unité de finition sur commande de la machine. |
Manual | Alimente le papier dans l'unité de finition à la réception d'une commande envoyée manuellement depuis le Panneau de contrôle de l'unité d'insertion. | |
Format papier | Magasin supérieur | Standard : A4 w/v, B5 w/v, A5 v, 8,5 e 11 w/v, 7,25 e 10,5 w, 5,5 e 8,5 v, 16K w/v Personnalisé : 182 mm à 330 mm de large, 139 mm à 297 mm de long/7,17" à 12,99" de large, 5,47" à 11,69" de long |
Magasin inférieur | Standard : A3 w, B4 w, SRA4 w, A4 w/v, B5 w/v, A5 v, 12 e 18 w, 11 e 17 w, 8,5 e 14 w, 8,5 e 11 w/v, 7,25 e 10,5 w/v, 5,5 e 8,5 v, Foolscap*, 8K w, 16K w/v Personnalisé : 182 mm à 330 mm de large, 139 mm à 482 mm de long/7,17" à 12,99" de large, 5,47" à 18,98" de long *: Foolscap se réfère aux formats 8,5 e 13 w, 8,25 e 13 w, 8,12 e 13,25 w, et 8 e 13 w. | |
Type de papier | Normal, Fin, Laser couleur, Papier couché | |
Poids du papier | 50 g/m2 à 300 g/m2/13 lb Bond à 81 lb Bond | |
Capacité d'introduction | Le Magasin supérieur et le Magasin inférieur sont tous deux de 200 feuilles (80 g/m2/21 lb Bond) ou d'une hauteur de 30 mm/1,18". | |
Dimensions | 540 mm (L) e 620 mm (P) e 220 mm (H)/21,26" (L) e 24,41" (P) e 8,66" (H) | |
Poids | 11,7 kg/25,79 lb | |
Alimentation | Fourni par l'unité de finition installée. | |
Consommation électrique maximum | 30 W ou moins | |
