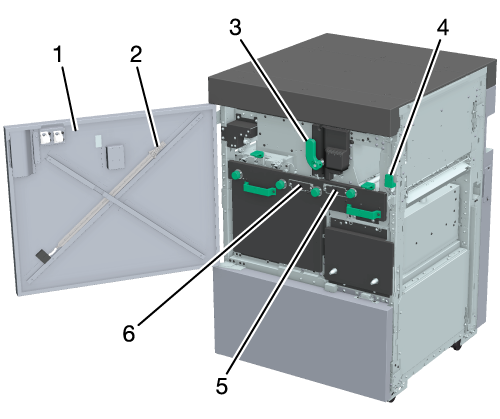

1

Porte avant de l'Unité Intelligent Quality Care

Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier.

2

Barre de nettoyage

Nettoie le Scanner en ligne.

3

Levier [IQ7]

Pour éliminer un bourrage papier, saisissez le levier et sortez la section de transport horizontal. Enlevez ensuite le papier.

4

Levier [IQ1]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

5

Scanner en ligne 1

Lecture de la surface inférieure du papier transporté.

6

Scanner en ligne 2

Lecture de la surface supérieure du papier transporté.

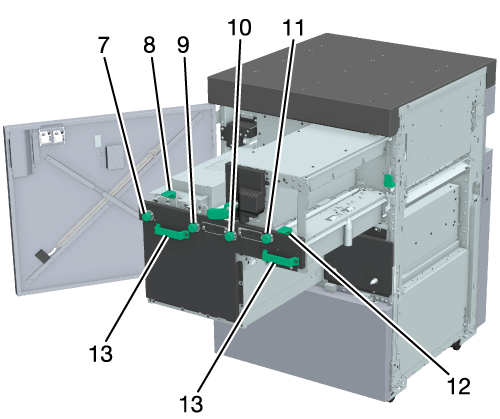

7

Bouton [IQ6]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

8

Levier [IQ9]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

9

Bouton [IQ5]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

10

Bouton [IQ4]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

11

Bouton [IQ3]

Pour éliminer un bourrage papier, tournez le bouton pour faire passer le papier.

12

Levier [IQ2]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

13

Poignée [IQ8]

Sortez pour éliminer un bourrage papier.

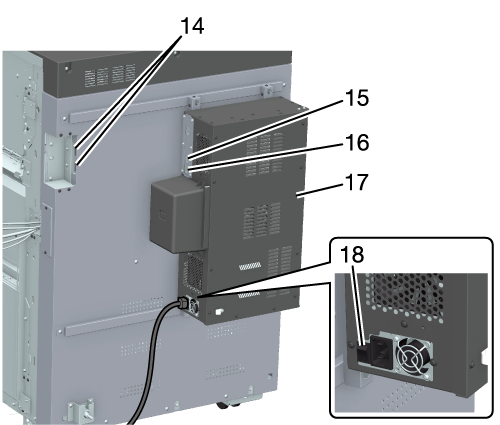

14

Port USB (USB 3.0 Type A e 2)

Utilisé lors de la connexion d'un support de mémoire externe (clé USB, USB-HDD).

Port USB (USB 3.0 Type A e 2) ne prend en charge que les périphériques à faible consommation d'énergie. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe.

15

Port réseau (10Base-T, 100Base-TX, 1000Base-T)

Connectez le câble Ethernet et utilisez Web Utilities de Unité d'inspection automatique UK-301.

16

Unité d'inspection automatique UK-301 (facultatif)

Options requises lors de l'utilisation de l'Unité relais RU-702.

17

Interrupteur d'alimentation

Permet d'activer/de désactiver l'alimentation de l'Unité d'inspection automatique UK-301.

Name

Unité Intelligent Quality Care IQ-501

Type

Dispositif automatique de correction de lecture de l'image

Fonction

1 scanner en ligne de lecture recto-verso à un chemin + spectrophotomètre

Format papier

Largeur 95 mm à 331 mm, longueur 139 mm à 1 300 mm/Largeur 3,74" à 13,03", longueur 5,47" à 51,18"

Poids du papier

40 g/m² à 450 g/m²/10 lb Bond à 119 lb Bond

Dimensions

663 mm (L) e 696 mm (P) e 1 020 mm (H)/26,1" (L) e 27,4" (P) e 40,16" (H)

Poids

Env. 184 kg/405,65 lb

Alimentation

CA 100 à 240 V, 50/60 Hz (fourni par le cordon d'alimentation)

24 V CC, 5 V (fourni en partie par l'étage avant)

Consommation électrique maximum

700 W ou moins (y compris les options de connexion du niveau suivant)
