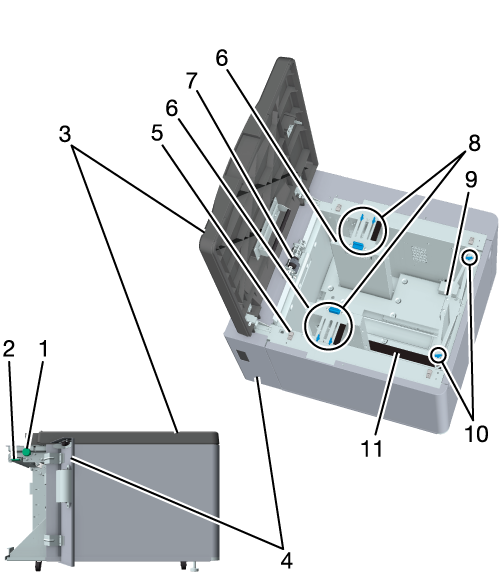

1

Bouton [LC1]

Pour éliminer un bourrage papier, tournez le bouton dans le sens horaire pour faire passer le papier.

2

Levier [LC2]

Pour éliminer un bourrage papier, saisissez le levier, ouvrez le guide et retirez le papier.

3

Porte supérieure

Ouvrez pour introduire le papier ou éliminer un bourrage papier.

4

Porte gauche

Pour éliminer un bourrage papier, ouvrez la porte et retirez le papier.

5

Bouton d'abaissement de la plaque de fond

Lors de l'alimentation en papier, appuyez pour faire tomber la Plaque de fond.

6

Guides latéraux (2 endroits)

Fixe la partie latérale du papier configuré.

7

Rouleau de départ papier

Introduisez le papier dans l'unité principale.

8

Boutons de guidage latéral (chacun des deux emplacements)

Tournez lors du déplacement ou de la fixation des Guides latéraux.

9

Guide arrière

Fixe le bord arrière du papier à charger.

10

Bouton du guide arrière

Tournez lors du déplacement ou de la fixation des Guide arrière.

11

Plaque de fond

Monte au fur et à mesure que du papier est utilisé. Appuyez sur le Bouton d'abaissement de la plaque de fond pour abaisser la plaque.

Name

Unité de grande capacité LU-202m

Type

Unité de grande capacité montée sur l'unité principale

Capacité d'introduction

2 500 feuilles (80 g/m²/21 lb Bond, Hauteur 275 mm/10,83")

Format papier

Standard : SRA3 w, A3 w, B4 w, SRA4 w/v, A4 w/v, B5 v, Carte postale w^*, 13 e 19 w, 12 e 18 w, 11 e 17 w, 9 e 11 v, 8,5 e 14 w, 8,5 e 11 w/v, 8K w, 16K v

Personnalisé : Dans le sens de la largeur 210 mm à 330,2 mm, dans le sens de la longueur 182 mm à 487,7 m/dans le sens de la largeur 8,27'' à 13", dans le sens de la longueur 7,17'' à 19,2"

Papier à onglet : A4T v, 8,5 e 11T v

* : Le Kit de montage MK-746 en option est nécessaire pour charger les cartes postales.

Le papier série B est configuré par défaut pour le format standard JIS ou ISO. Cette configuration varie selon la région d'expédition. Pour alterner entre les normes JIS et ISO, veuillez contacter le technicien S.A.V.

Il est possible de changer les formats fixes détectables. Par ailleurs, l'utilisation du format K peut être sélectionné à l'écran [Utilitaire] et le format peut être détecté. Pour des détails, voir [Format K].

Type de papier

Papier ordinaire, fin, laser couleur, Couché-G, Couché-M, cartes postales, papier à onglet, texturé

*Lors de l'alimentation de papier couché, le Chauffage déshumidificateur HT-503 est nécessaire

Poids du papier

52 g/m² à 300 g/m²/14 lb Bond à 81 lb Bond

Dimensions

710 mm (L) e 639 mm (P) e 477 mm (H)/27,95" (L) e 25,16" (P) e 18,78" (H)

Poids

Env. 42 kg/92,59 lb

Alimentation

Fournie par la machine

Consommation électrique maximum

CC (fourni par la machine) : 40 W ou moins

CA (fourni par l'unité principale) : 40 W ou moins lorsqu'un chauffage de nuit est utilisé

CA (fourni par l'unité principale) : 290 W ou moins lorsqu'un Chauffage déshumidificateur HT-503 est utilisé
